    首页   >      位置指示器 >       指示器配套附件 >     黑色氧化树脂涂层位置指示器手轮
黑色氧化树脂涂层位置指示器手轮G1
黑色氧化树脂涂层位置指示器手轮G1
黑色氧化树脂涂层位置指示器手轮G2
黑色氧化树脂涂层位置指示器手轮G3
黑色氧化树脂涂层位置指示器手轮G4
翻页左
翻页右

黑色氧化树脂涂层位置指示器手轮

规格款式：  24款
所属类型：  位置指示器
计量单位：  个
  • 制式
    公制

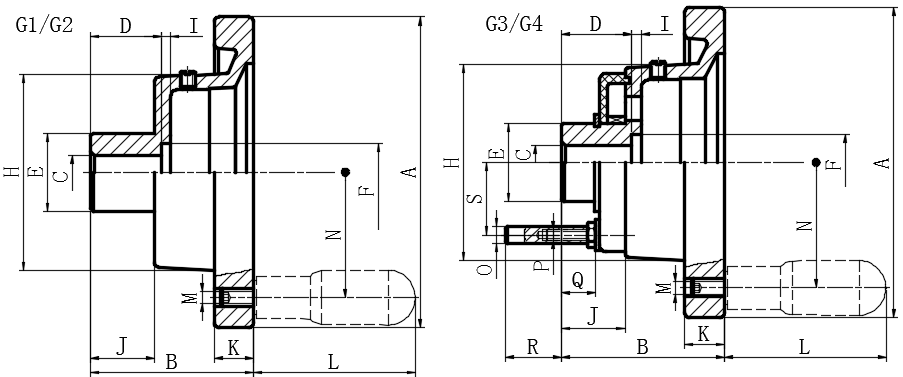

黑色氧化树脂涂层位置指示器手轮
SKU
A
(手轮直径)
B
(手轮高度)
C
(H7)
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S

(手轮指示器组合)
G类型
价格
( 元 )
包装
(个/包)
购买
3D
图纸
图纸
下载
EV151-02000033 80.0 48.0 10.0 16.0 26.0 20.5 56.0 3.5 15.5 13.0 - - - - - - - - 组合4 G1 1 尚未登录
EV151-02000040 80.0 48.0 10.0 16.0 26.0 20.5 56.0 3.5 15.5 13.0 45.0 M6 33.5 - - - - - 组合4 G2 1 尚未登录
EV151-02000047 80.0 55.0 10.0 22.5 20.0 20.5 56.0 3.5 18.5 13.0 - - - 6.0 M4 11.5 13.6 19.0 组合3 G3 1 尚未登录
EV151-02000052 80.0 55.0 10.0 22.5 20.0 20.5 56.0 3.5 18.5 13.0 45.0 M6 33.5 6.0 M4 11.5 13.6 19.0 组合3 G4 1 尚未登录
EV151-02000034 100.0 58.0 10.0 17.0 28.0 20.5 56.0 3.5 17. 5 14.0 - - - - - - - - 组合4 G1 1 尚未登录
EV151-02000041 100.0 58.0 10.0 17.0 28.0 20.5 56.0 3.5 17. 5 14.0 45.0 M6 42.5 - - - - - 组合4 G2 1 尚未登录
EV151-02000048 100.0 63.5 10.0 22.5 20.0 20.5 56.0 3.5 18.5 14.0 - - - 6.0 M4 11.5 13.6 19.0 组合3 G3 1 尚未登录
EV151-02000053 100.0 63.5 10.0 22.5 20.0 20.5 56.0 3.5 18.5 14.0 45.0 M6 42.5 6.0 M4 11.5 13.6 19.0 组合3 G4 1 尚未登录
EV151-02000035 125.0 61.0 12.0 18.0 31.0 25.5 76.0 4.0 18.0 15.0 - - - - - - - - 组合6 G1 1 尚未登录
EV151-02000042 125.0 61.0 12.0 18.0 31.0 25.5 76.0 4.0 18.0 15.0 65.0 M8 54.0 - - - - - 组合6 G2 1 尚未登录
EV151-02000049 125.0 65.5 12.0 22.5 32.0 22.5 76.0 4.0 19.0 15.0 - - - 6.0 M4 12.0 13.1 28.5 组合5 G3 1 尚未登录
EV151-02000054 125.0 65.5 12.0 22.5 32.0 22.5 76.0 4.0 19.0 15.0 65.0 M8 54.0 6.0 M4 12.0 13.1 28.5 组合5 G4 1 尚未登录
EV151-02000037 160.0 64.0 14.0 23.5 36.0 25.5 120.0 4.0 20.0 18.0 - - - - - - - - 组合2 G1 1 尚未登录
EV151-02000044 160.0 64.0 14.0 23.5 36.0 25.5 120.0 4.0 20.0 18.0 80.0 M10 71.0 - - - - - 组合2 G2 1 尚未登录
EV151-02000051 160.0 64.0 14.0 23.5 32.0 25.5 120.0 4.0 20.0 18.0 - - - 6.0 M4 13.0 12.1 28.5 组合1 G3 1 尚未登录
EV151-02000056 160.0 64.0 14.0 23.5 32.0 25.5 120.0 4.0 20.0 18.0 80.0 M10 71.0 6.0 M4 13.0 12.1 28.5 组合1 G4 1 尚未登录
EV151-02000036 160.0 68.0 14.0 20.0 36.0 29.0 78.0 4.0 19.0 18.0 - - - - - - - - 组合6 G1 1 尚未登录
EV151-02000043 160.0 68.0 14.0 20.0 36.0 28.0 78.0 4.0 19.0 18.0 80.0 M10 71.0 - - - - - 组合6 G2 1 尚未登录
EV151-02000050 160.0 71.5 14.0 23.5 32.0 25.5 78.0 4.0 20.0 18.0 - - - 6.0 M4 13.0 12.1 28.5 组合5 G3 1 尚未登录
EV151-02000055 160.0 71.5 14.0 23.5 32.0 25.5 78.0 4.0 20.0 18.0 80.0 M10 71.0 6.0 M4 13.0 12.1 28.5 组合5 G4 1 尚未登录
EV151-02000038 200.0 75.0 18.0 24.0 42.0 33.0 79.0 4.5 21.0 20.5 - - - - - - - - 组合6 G1 1 尚未登录
EV151-02000045 200.0 75.0 18.0 24.0 42.0 33.0 79.0 4.5 21.0 20.5 90.0 M10 89.0 - - - - - 组合6 G2 1 尚未登录
EV151-02000039 250.0 81.5 22.0 28.0 48.0 37.0 80.0 4.5 24.5 23.0 - - - - - - - - 组合6 G1 1 尚未登录
EV151-02000046 250.0 81.5 22.0 28.0 48.0 37.0 80.0 4.5 24.5 23.0 90.0 M10 113.0 - - - - - 组合6 G2 1 尚未登录
  • 基本信息
  • 技术信息
  • 附件信息
材料：铝制，黑色环氧树脂涂层，亚光饰面。
标准型号：H7铰制通孔。旋转手柄01型G1材料为聚酰胺基(PA) 高科技聚合体旋转手柄, 通过FDA认证, 黑色, 亚光饰面。

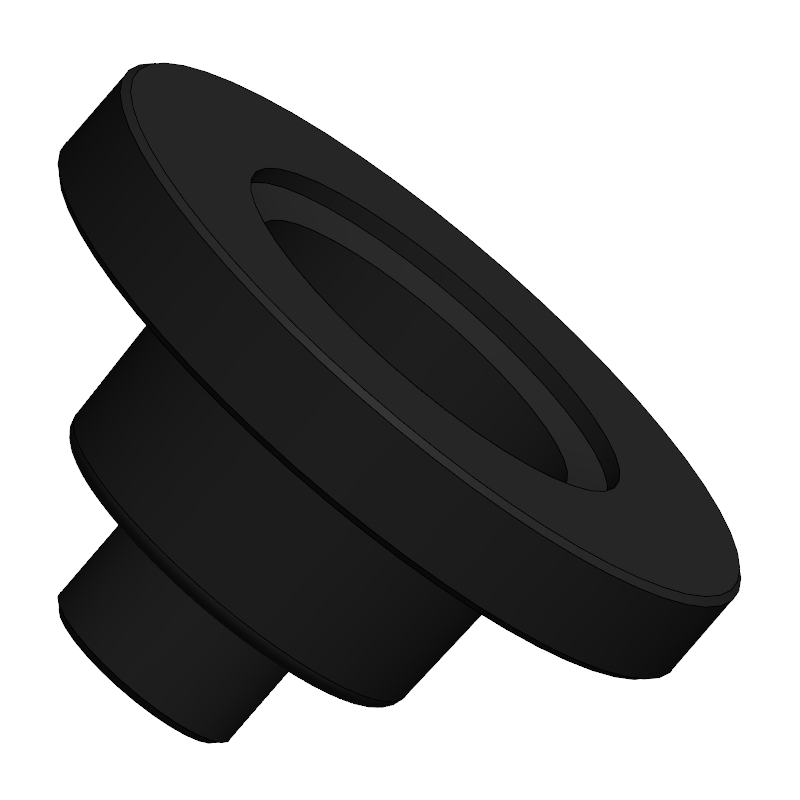

G1型：用于重力式指示器，不带手柄。

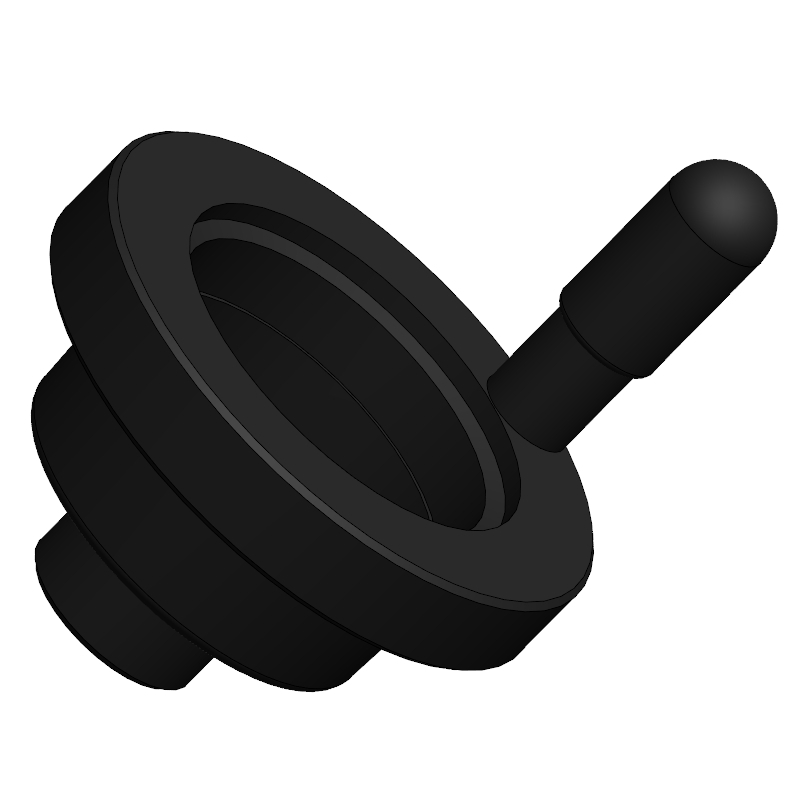

G2型：用于重力式指示器，带手柄。

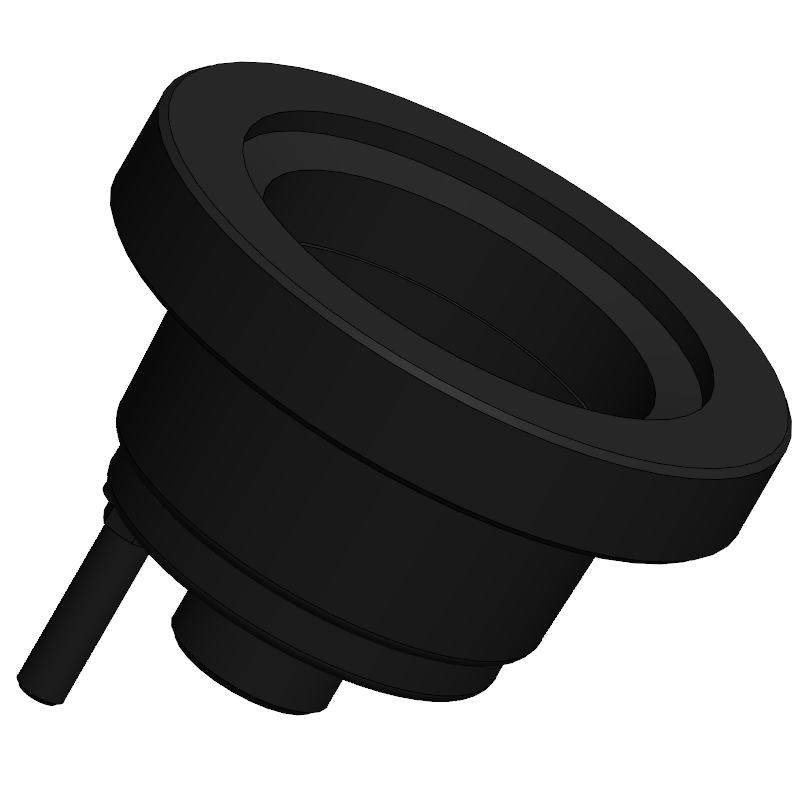

G3型：用于正驱动式指示器，不带手柄。

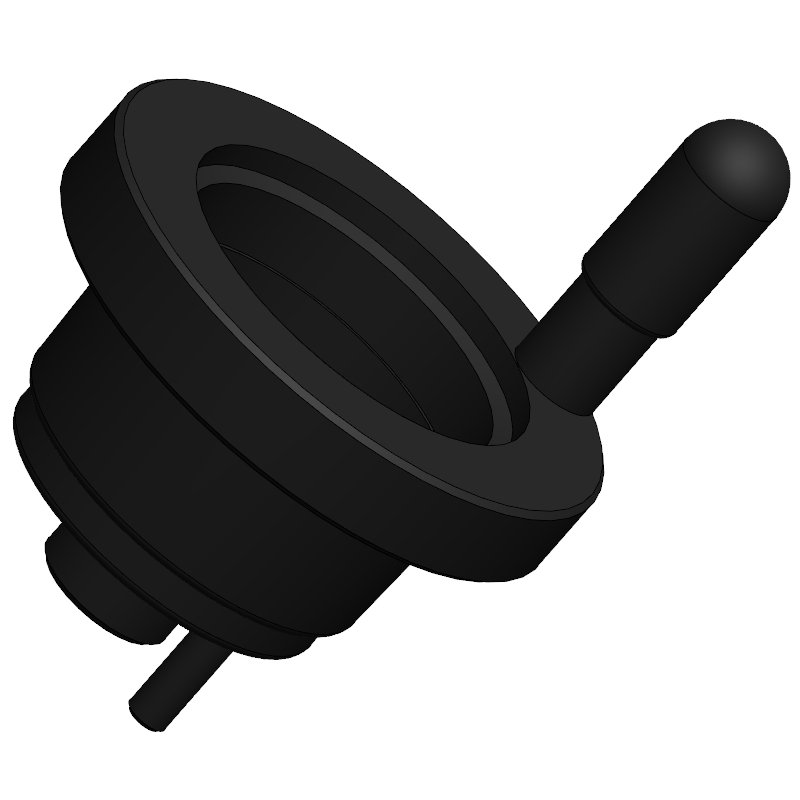

G4型：用于正驱动式指示器，带手柄。尾部法兰带有聚甲醛基（POM）高科技聚合体内置冠状齿轮。黑色氧化处理钢制固定销。


指示器选择 另行订购：如需选择指示器，参见表格相匹配的可选指示器。
同时参见正驱动式指示器说明(P11)或重力式位置指示器(P15)


正驱动式指示器说明(P11).pdf

重力式位置指示器(P15）.pdf


组合1=金属大型正驱动模拟位置指示器


组合2=金属大型重力模拟位置指示器


组合3=金属小型正驱动模拟位置指示器/

           塑料小型正驱动模拟位置指示器


组合4=金属小型重力模拟位置指示器/

           塑料小型重力模拟位置指示器


组合5=金属中型正驱动模拟位置指示器/

           塑料中型正驱动模拟位置指示器/

           塑料正驱动数字模拟位置指示器


组合6=金属中型重力模拟位置指示器/

           塑料中型重力模拟位置指示器/

           塑料中型重力数字模拟位置指示器
