    首页   >      滑轨 >     不锈钢二节重载滑轨

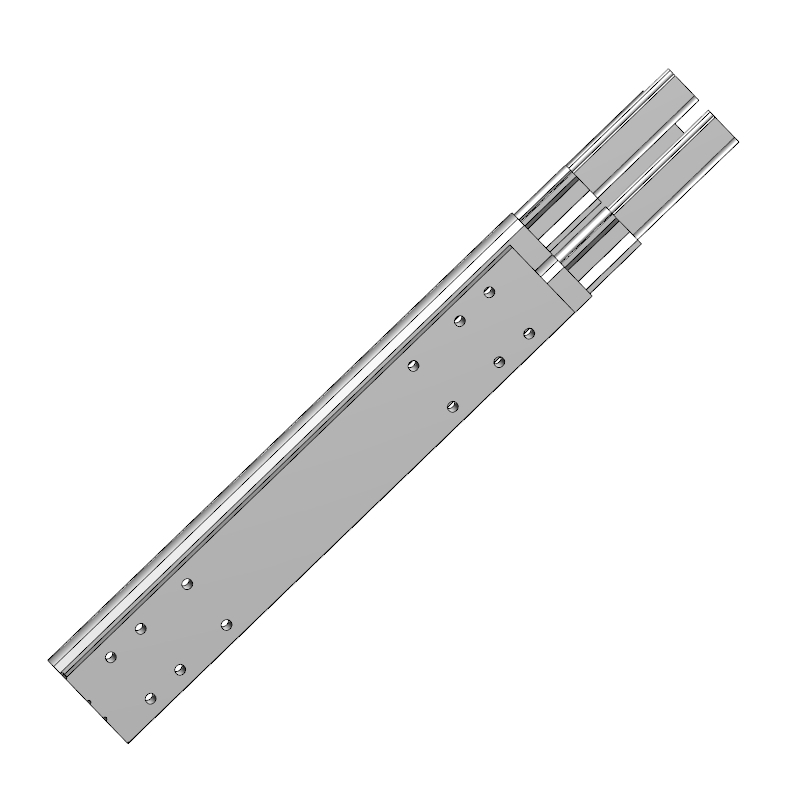

不锈钢二节重载滑轨
不锈钢二节重载滑轨
翻页左
翻页右

不锈钢二节重载滑轨

规格款式：  9款
所属类型：  滑轨
计量单位：  个
  • 制式
    公制
  • 表面处理
    抛光,
  • 节数
    双节,
  • 滑轨承载范围/付
    重载(大于68kg),
  • 行程类别
    3/4行程,

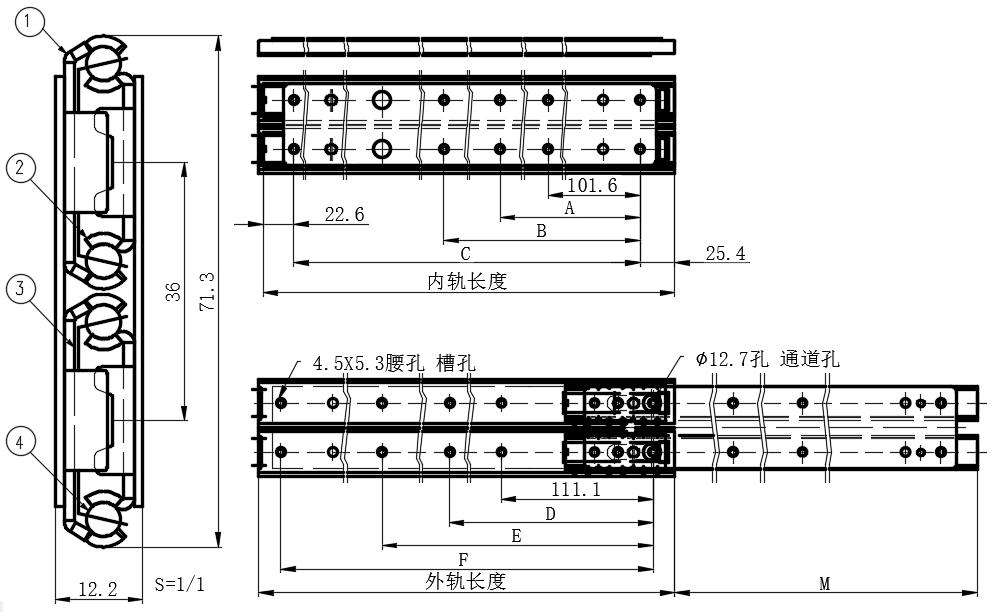

不锈钢二节重载滑轨
SKU
A
B
C
D
E
F
H
(安装孔数 内轨)
I
(安装孔数 外轨)
J
(承重N/付)
K
(承重kgf/付)
L
(滑轨长度)
M
(滑动距离)
滑轨承载范围/付
价格
( 元 )
包装
(个/包)
购买
3D
图纸
图纸
下载
EV235-12300001 - 152.4 254.0 - 149.2 273.0 6.0 8.0 1118.0 114.0 305.0 221.8 重载(大于68kg) 0 尚未登录
EV235-12300002 - 203.2 304.8 - 200.0 323.8 6.0 8.0 1069.0 109.0 355.8 259.9 重载(大于68kg) 1 尚未登录
EV235-12300003 - 254.0 355.6 - 250.8 374.6 6.0 8.0 1020.0 104.0 406.6 298.0 重载(大于68kg) 1 尚未登录
EV235-12300004 203.2 304.8 406.4 212.7 301.6 425.4 6.0 10.0 1000.0 102.0 457.4 348.8 重载(大于68kg) 1 尚未登录
EV235-12300005 228.6 355.6 457.2 238.1 352.4 476.2 6.0 10.0 971.0 99.0 508.2 361.5 重载(大于68kg) 1 尚未登录
EV235-12300006 254.0 406.4 508.0 263.5 403.2 527.0 6.0 10.0 922.0 94.0 559.0 425.0 重载(大于68kg) 1 尚未登录
EV235-12300007 279.4 457.2 558.8 288.9 454.0 577.8 6.0 10.0 873.0 89.0 609.8 450.4 重载(大于68kg) 1 尚未登录
EV235-12300008 304.8 508.0 609.6 314.3 504.8 628.6 6.0 10.0 843.0 86.0 660.6 463.1 重载(大于68kg) 1 尚未登录
EV235-12000008 330.2 558.8 660.4 339.7 555.6 679.4 6.0 10.0 785.0 80.0 711.4 501.2 重载(大于68kg) 1 尚未登录
  • 基本信息
  • 技术信息
  • 附件信息

推荐螺钉：M4扁头结合或M4圆头螺钉
注意：务必参见"使用时的注意事项"


使用时注意事项.pdf


3/4伸展的二节式滑轨
