    首页   >      滑轨 >     不锈钢二节轻载滑轨03型

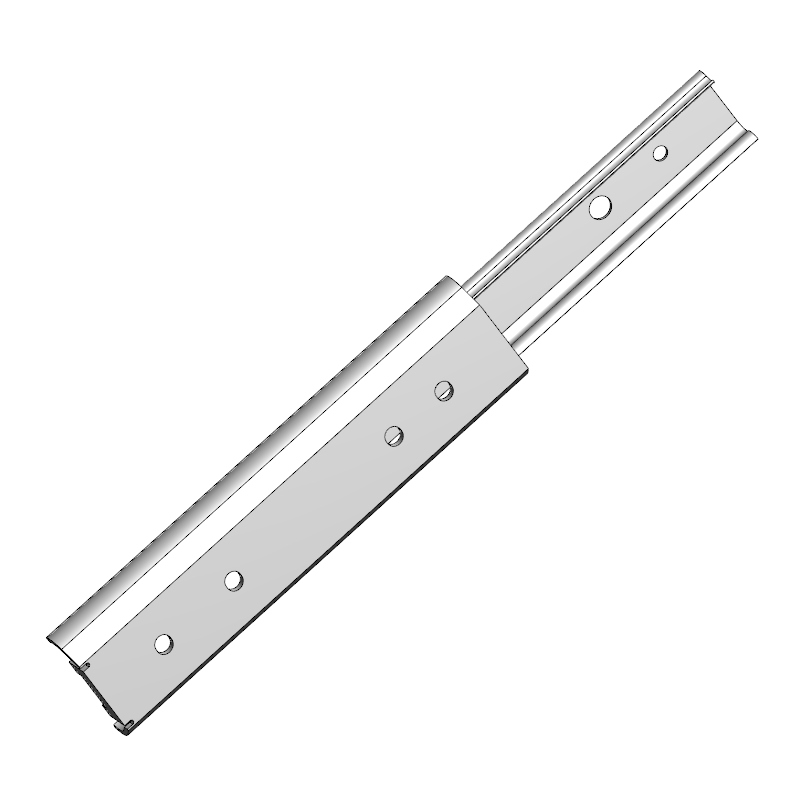

不锈钢二节轻载滑轨03型
不锈钢二节轻载滑轨03型
翻页左
翻页右

不锈钢二节轻载滑轨03型

规格款式：  3款
所属类型：  滑轨
计量单位：  个
  • 制式
    公制
  • 表面处理
    无,
  • 节数
    双节,
  • 滑轨承载范围/付
    轻载(小于40kg),
  • 行程类别
    3/4行程,

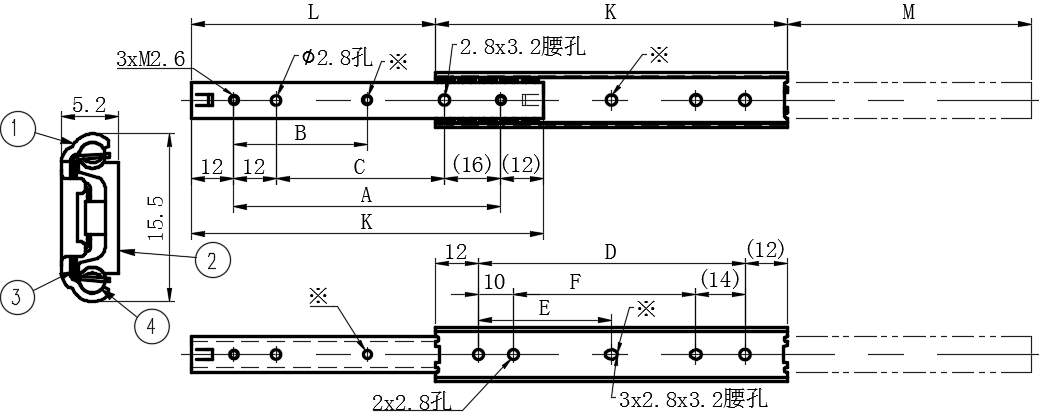

不锈钢二节轻载滑轨03型
SKU
A
B
C
D
E
F
H
(承重N/付 垂直安装)
I
(承重kgf/付 垂直安装)
J
(重量g/根)
K
(滑轨长度)
L前侧
(滑动距离)
M
(后侧滑动距离)
滑轨承载范围/付
价格
( 元 )
包装
(个/包)
购买
3D
图纸
图纸
下载
EV235-12120001 56.0 - 28.0 56.0 - 32.0 137.0 14.0 21.0 80.0 48.5 48.5 轻载(小于40kg) 1 尚未登录
EV235-12120002 76.0 38.0 48.0 76.0 38.0 52.0 157.0 16.0 26.0 100.0 68.5 68.5 轻载(小于40kg) 1 尚未登录
EV235-12120003 126.0 63.0 98.0 126.0 63.0 102.0 177.0 18.0 41.0 150.0 94.5 94.5 轻载(小于40kg) 1 尚未登录
  • 基本信息
  • 附件信息

3/4伸展的双向滑动二节式

高度尺寸仅为15.5mm，变形小，适用于各种场所


注意：滑轨长度为80mm的类型无※所示的孔

为防止各导轨，滚珠座的防脱落件收到强烈冲击，请另行设置止动器

推荐螺钉：外轨用…M2.6低头螺钉

内轨用…M2.6小螺钉 最大螺钉长度=安装板厚+1.5
