    首页   >      紧定手柄 >       杠杆手柄 >     外螺纹带偏心凸轮的夹紧杆
外螺纹带偏心凸轮的夹紧杆G1

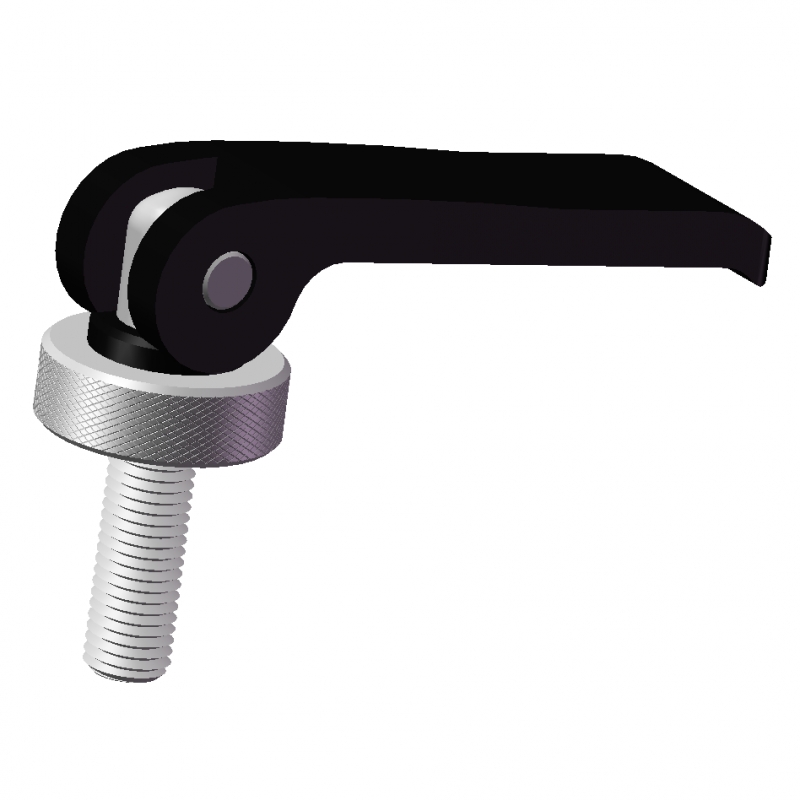

外螺纹带偏心凸轮的夹紧杆G1

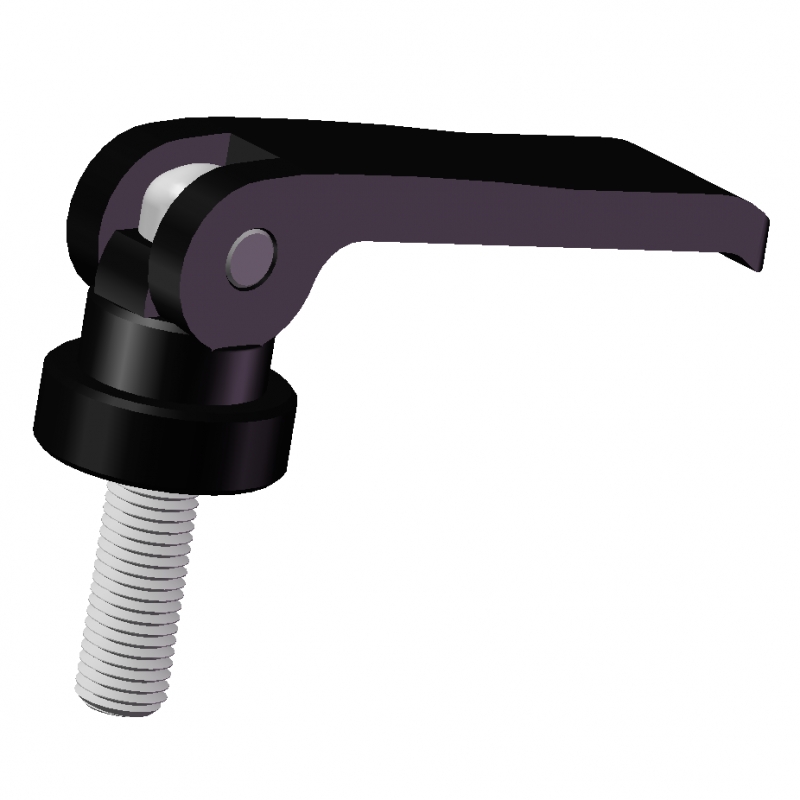

外螺纹带偏心凸轮的夹紧杆G2
翻页左
翻页右

外螺纹带偏心凸轮的夹紧杆

规格款式：  83款
所属类型：  紧定手柄
计量单位：  个
  • 制式
    公制
  • 表面处理
    喷塑,
  • 螺纹类型
    外螺纹,
  • 手柄材质
    锌合金,
  • 螺纹规格
    M5, M6, M8, M10,
  • 手柄长度范围
    100~150mm, 50~100mm,

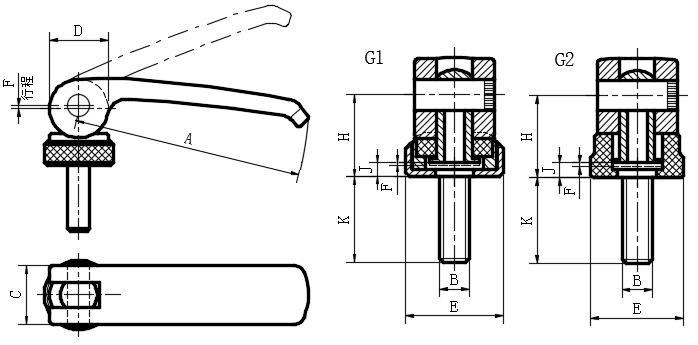

外螺纹带偏心凸轮的夹紧杆
SKU
A
(手柄长度)
B
(螺纹规格)
C
D
E
F
H
I
J
K
(螺纹长度)
手柄长度范围
G类型
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV153-03100001 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 16.0 50~100mm G1 1 我要申请
EV153-03100043 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 16.0 50~100mm G2 1 我要申请
EV153-03100002 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 20.0 50~100mm G1 1 我要申请
EV153-03100044 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 20.0 50~100mm G2 1 我要申请
EV153-03100003 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 25.0 50~100mm G1 1 我要申请
EV153-03100045 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 25.0 50~100mm G2 1 我要申请
EV153-03100004 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 30.0 50~100mm G1 1 我要申请
EV153-03100046 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 30.0 50~100mm G2 1 我要申请
EV153-03100005 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 35.0 50~100mm G1 1 我要申请
EV153-03100047 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 35.0 50~100mm G2 1 我要申请
EV153-03100006 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 40.0 50~100mm G1 1 我要申请
EV153-03100048 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 40.0 50~100mm G2 1 我要申请
EV153-03100007 63.0 M5 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 50.0 50~100mm G1 1 我要申请
EV153-03100049 63.0 M5 16.0 16.0 18.5 0.75 16.3 - 3.0 50.0 50~100mm G2 1 我要申请
EV153-03100008 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 16.0 50~100mm G1 1 我要申请
EV153-03100050 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 16.0 50~100mm G2 1 我要申请
EV153-03100009 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 20.0 50~100mm G1 1 我要申请
EV153-03100015 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 20.0 50~100mm G1 1 我要申请
EV153-03100051 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 20.0 50~100mm G2 1 我要申请
EV153-03100057 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 20.0 50~100mm G2 1 我要申请
EV153-03100010 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 25.0 50~100mm G1 1 我要申请
EV153-03100016 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 25.0 50~100mm G1 1 我要申请
EV153-03100052 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 25.0 50~100mm G2 1 我要申请
EV153-03100058 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 25.0 50~100mm G2 1 我要申请
EV153-03100011 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 30.0 50~100mm G1 1 我要申请
EV153-03100017 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 30.0 50~100mm G1 1 我要申请
EV153-03100053 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 30.0 50~100mm G2 1 我要申请
EV153-03100059 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 30.0 50~100mm G2 1 我要申请
EV153-03100012 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 35.0 50~100mm G1 1 我要申请
EV153-03100018 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 35.0 50~100mm G1 1 我要申请
EV153-03100054 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 35.0 50~100mm G2 1 我要申请
EV153-03100060 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 35.0 50~100mm G2 1 我要申请
EV153-03100013 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 40.0 50~100mm G1 1 我要申请
EV153-03100019 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 40.0 50~100mm G1 1 我要申请
EV153-03100055 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 40.0 50~100mm G2 1 我要申请
EV153-03100061 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 40.0 50~100mm G2 1 我要申请
EV153-03100014 63.0 M6 16.0 16.0 19.0 0.75 16.3-18.8 2.5 3.0 50.0 50~100mm G1 1 我要申请
EV153-03100020 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 50.0 50~100mm G1 1 我要申请
EV153-03100056 63.0 M6 16.0 16.0 18.5 0.75 16.3 - 3.0 50.0 50~100mm G2 1 我要申请
EV153-03100062 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 50.0 50~100mm G2 1 我要申请
EV153-03100021 82.0 M6 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 60.0 50~100mm G1 1 我要申请
EV153-03100063 82.0 M6 20.0 20.0 22.5 1.0 19.5 - 3.7 60.0 50~100mm G2 1 我要申请
EV153-03100022 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 20.0 50~100mm G1 1 我要申请
EV153-03100064 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 20.0 50~100mm G2 1 我要申请
EV153-03100071 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 20.0 100~150mm G2 1 我要申请
EV153-03100023 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 25.0 50~100mm G1 1 我要申请
EV153-03100030 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 25.0 100~150mm G1 1 我要申请
EV153-03100065 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 25.0 50~100mm G2 1 我要申请
EV153-03100072 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 25.0 100~150mm G2 1 我要申请
EV153-03100024 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 30.0 50~100mm G1 1 我要申请
EV153-03100031 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 30.0 100~150mm G1 1 我要申请
EV153-03100066 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 30.0 50~100mm G2 1 我要申请
EV153-03100073 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 30.0 100~150mm G2 1 我要申请
EV153-03100025 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 35.0 50~100mm G1 1 我要申请
EV153-03100032 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 35.0 100~150mm G1 1 我要申请
EV153-03100067 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 35.0 50~100mm G2 1 我要申请
EV153-03100074 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 35.0 100~150mm G2 1 我要申请
EV153-03100026 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 40.0 50~100mm G1 1 我要申请
EV153-03100033 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 40.0 100~150mm G1 1 我要申请
EV153-03100068 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 40.0 50~100mm G2 1 我要申请
EV153-03100075 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 40.0 100~150mm G2 1 我要申请
EV153-03100027 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 50.0 50~100mm G1 1 我要申请
EV153-03100034 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 50.0 100~150mm G1 1 我要申请
EV153-03100069 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 50.0 50~100mm G2 1 我要申请
EV153-03100076 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 50.0 100~150mm G2 1 我要申请
EV153-03100028 82.0 M8 20.0 20.0 25.0 1.0 19.5-22.5 3.0 3.7 60.0 50~100mm G1 1 我要申请
EV153-03100035 101.0 M8 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 60.0 100~150mm G1 1 我要申请
EV153-03100070 82.0 M8 20.0 20.0 22.5 1.0 19.5 - 3.7 60.0 50~100mm G2 1 我要申请
EV153-03100077 101.0 M8 25.0 26.0 27.0 1.5 25.3 - 4.8 60.0 100~150mm G2 1 我要申请
EV153-03100036 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 20.0 100~150mm G1 1 我要申请
EV153-03100078 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 20.0 100~150mm G2 1 我要申请
EV153-03100037 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 25.0 100~150mm G1 1 我要申请
EV153-03100079 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 25.0 100~150mm G2 1 我要申请
EV153-03100038 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 30.0 100~150mm G1 1 我要申请
EV153-03100080 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 30.0 100~150mm G2 1 我要申请
EV153-03100039 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 35.0 100~150mm G1 1 我要申请
EV153-03100081 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 35.0 100~150mm G2 1 我要申请
EV153-03100040 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 40.0 100~150mm G1 1 我要申请
EV153-03100082 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 40.0 100~150mm G2 1 我要申请
EV153-03100041 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 50.0 100~150mm G1 1 我要申请
EV153-03100083 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 50.0 100~150mm G2 1 我要申请
EV153-03100042 101.0 M10 25.0 26.0 30.0 1.5 25.3-29.3 4.0 4.8 60.0 100~150mm G1 1 我要申请
EV153-03100084 101.0 M10 25.0 26.0 27.0 1.5 25.3 - 4.8 60.0 100~150mm G2 1 我要申请
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息

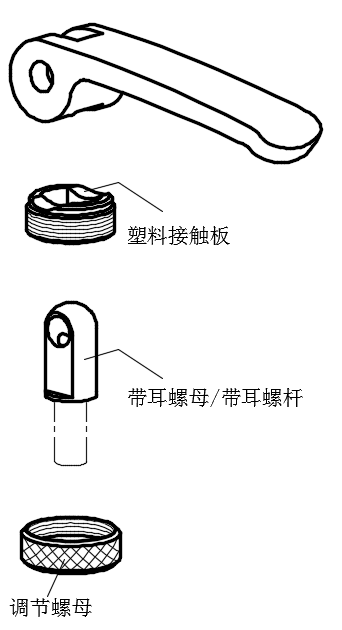

类型：
G1塑料接触板，带调节螺母
G2塑料接触板，不带调节螺母
柄身：
压铸锌
喷塑涂层(耐磨环氧树脂)
黑色,RAL 9005
接触板：
塑料，玻璃纤维加固
G1聚甲醛(POM)
G2聚酰胺(PA)
G1/G2带螺杆：
轴，阻滞螺钉，调节螺钉
镀锌钢，蓝钝处理


塑料特性(参见P2)


塑料特性P2.pdf

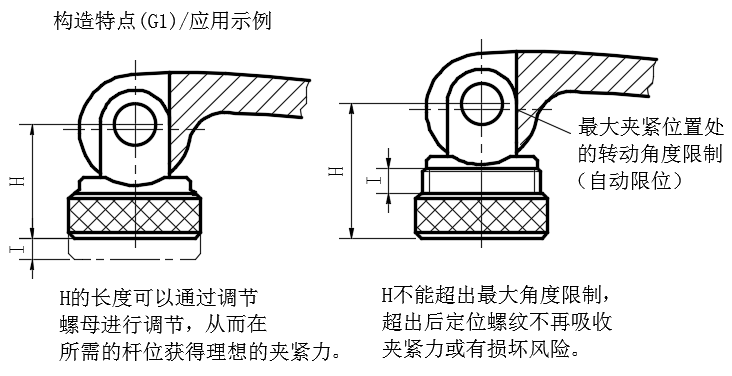

可用于快速夹紧和释放操作。因此，与通过螺纹进行的夹紧操作相比，改类型的夹紧杆可实现无扭矩夹紧。该夹紧杆的设计可确保其在运动中不会超过最大夹紧力。由于所有零件均按正确的顺序安装，故无松散的元件。G1优势：可通过带细螺纹的滚花螺母调节偏心凸轮与接触面间的距离，因此仅通过简单的调节便可设定最大夹紧力，还可选择相对于夹紧轴的较佳杆位，这种带偏心凸轮的夹紧杆，夹紧力可达8kN。
