内螺纹带偏心凸轮的夹紧杆-五联工业五金

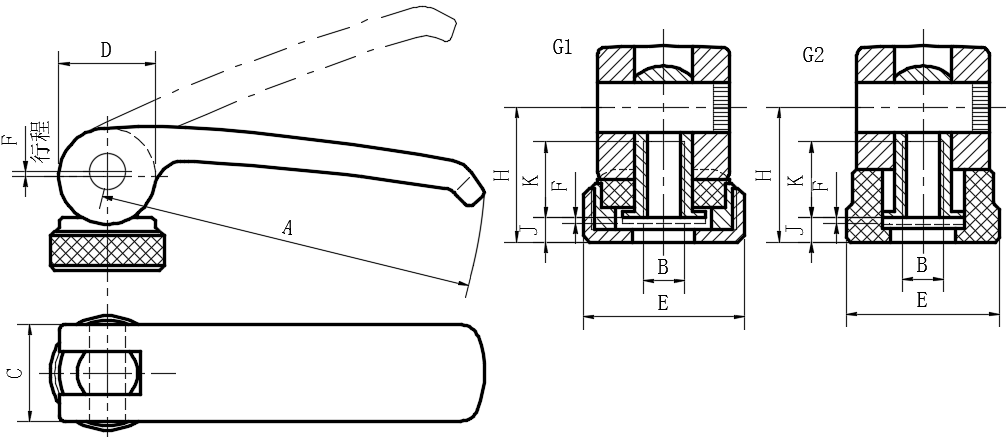

SKU	A (手柄长度)	B (螺纹规格)	C	D	E	F	H	I	J	K (螺纹长度)	手柄长度范围	G类型	价格 ( 元 )	包装 (个/包)	购买	图纸申请
EV153-03090001	63.0	M5	16.0	16.0	19.0	0.75	16.3-18.8	2.5	3.0	10.0	50~100mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090007	63.0	M5	16.0	16.0	18.5	0.75	16.3	-	3.0	10.0	50~100mm	G2	尚未登录	1	尚未登录	我要申请
EV153-03090002	63.0	M6	16.0	16.0	19.0	0.75	16.3-18.8	2.5	3.0	10.0	50~100mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090008	63.0	M6	16.0	16.0	18.5	0.75	16.3	-	3.0	10.0	50~100mm	G2	尚未登录	1	尚未登录	我要申请
EV153-03090003	82.0	M6	20.0	20.0	25.0	1.0	19.5-22.5	3.0	3.7	12.0	50~100mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090009	82.0	M6	20.0	20.0	22.5	1.0	19.5	-	3.7	12.0	50~100mm	G2	尚未登录	1	尚未登录	我要申请
EV153-03090004	82.0	M8	20.0	20.0	25.0	1.0	19.5-22.5	3.0	3.7	12.0	50~100mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090010	82.0	M8	20.0	20.0	22.5	1.0	19.5	-	3.7	12.0	50~100mm	G2	尚未登录	1	尚未登录	我要申请
EV153-03090005	101.0	M8	25.0	26.0	30.0	1.5	25.3-29.3	4.0	4.8	15.0	100~150mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090011	101.0	M8	25.0	26.0	27.0	1.5	25.3	-	4.8	15.0	100~150mm	G2	尚未登录	1	尚未登录	我要申请
EV153-03090006	101.0	M10	25.0	26.0	30.0	1.5	25.3-29.3	4.0	4.8	15.0	100~150mm	G1	尚未登录	1	尚未登录	我要申请
EV153-03090012	101.0	M10	25.0	26.0	27.0	1.5	25.3	-	4.8	15.0	100~150mm	G2	尚未登录	1	尚未登录	我要申请

基本信息
技术信息
附件信息
附件信息

类型：

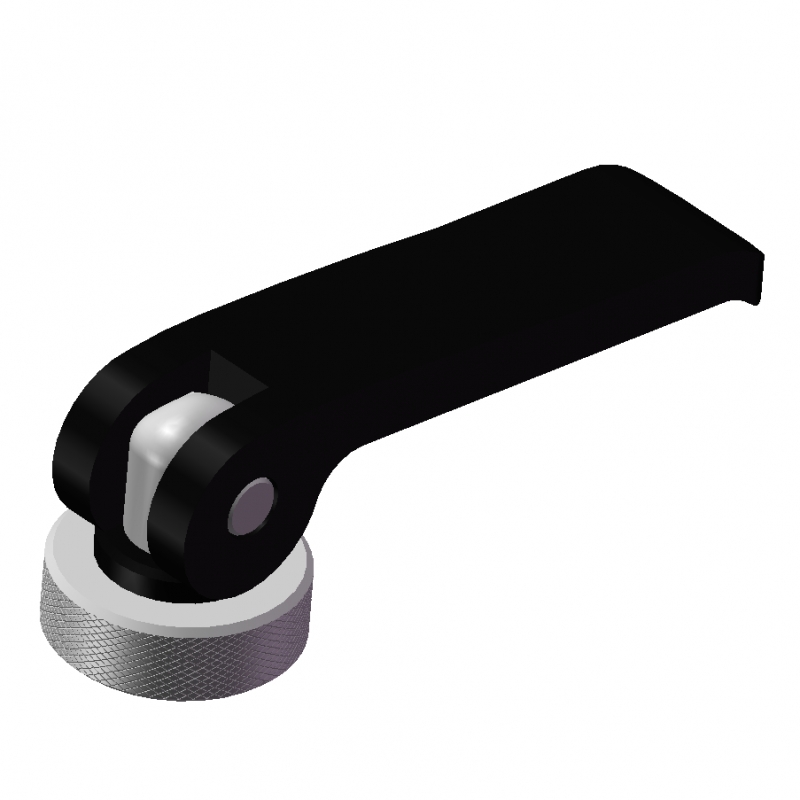

G1	塑料接触板，带调节螺母

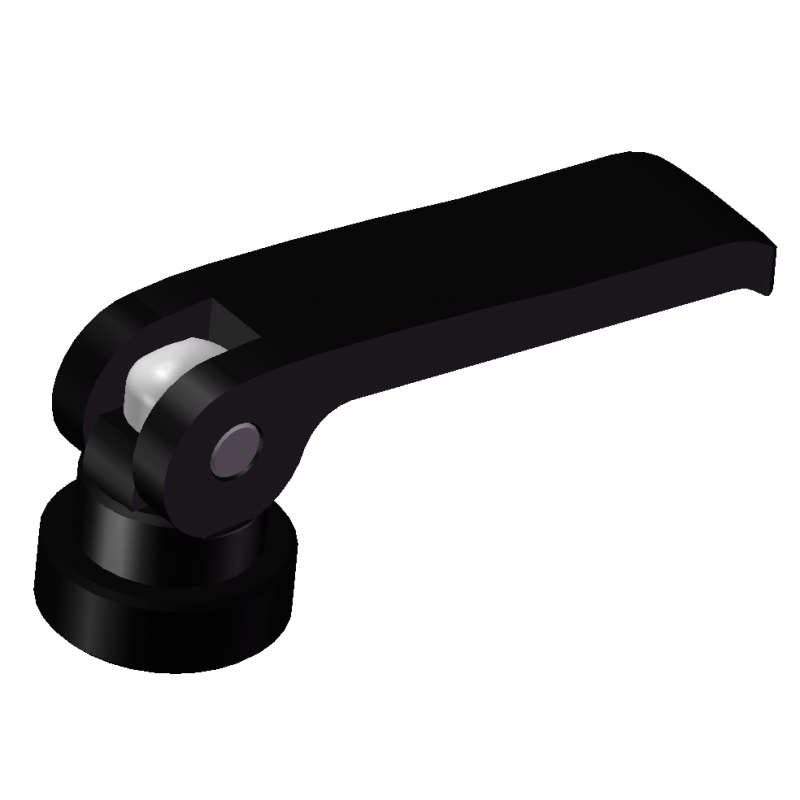

G2	塑料接触板，不带调节螺母
柄身：
压铸锌
喷塑涂层(耐磨环氧树脂)
黑色,RAL 9005
接触板：
塑料，玻璃纤维加固
G1聚甲醛(POM)
G2聚酰胺(PA)

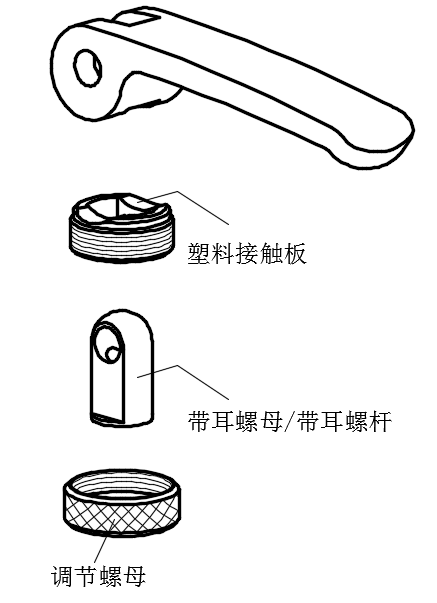

G1/G2带螺纹嵌件：
轴，阻滞螺母，调节螺母
镀锌钢，蓝钝处理

塑料特性(参见P2)

塑料特性P2.pdf

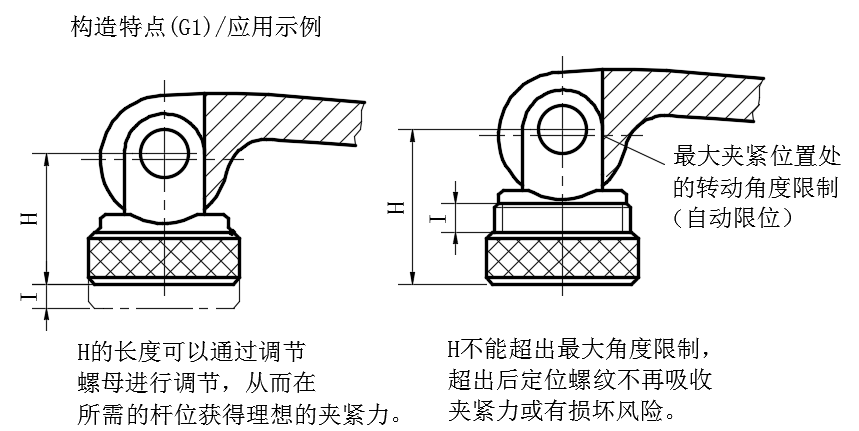

可用于快速夹紧和释放操作。因此，与通过螺纹进行的夹紧操作相比，改类型的夹紧杆可实现无扭矩夹紧。该夹紧杆的设计可确保其在运动中不会超过最大夹紧力。由于所有零件均按正确的顺序安装，故无松散的元件。G1优势：可通过带细螺纹的滚花螺母调节偏心凸轮与接触面间的距离，因此仅通过简单的调节便可设定最大夹紧力，还可选择相对于夹紧轴的较佳杆位，这种带偏心凸轮的夹紧杆，夹紧力可达8kN。

类型：
G1 塑料接触板，带调节螺母
G2 塑料接触板，不带调节螺母
柄身：
压铸锌
喷塑涂层(耐磨环氧树脂)
黑色,RAL 9005
接触板：
塑料，玻璃纤维加固
G1聚甲醛(POM)
G2聚酰胺(PA)
G1/G2带螺纹嵌件：
轴，阻滞螺母，调节螺母
镀锌钢，蓝钝处理

塑料特性(参见P2)

塑料特性P2.pdf

可用于快速夹紧和释放操作。因此，与通过螺纹进行的夹紧操作相比，改类型的夹紧杆可实现无扭矩夹紧。该夹紧杆的设计可确保其在运动中不会超过最大夹紧力。由于所有零件均按正确的顺序安装，故无松散的元件。G1优势：可通过带细螺纹的滚花螺母调节偏心凸轮与接触面间的距离，因此仅通过简单的调节便可设定最大夹紧力，还可选择相对于夹紧轴的较佳杆位，这种带偏心凸轮的夹紧杆，夹紧力可达8kN。
