    首页   >      紧定手柄 >       杠杆手柄 >     三球体手柄

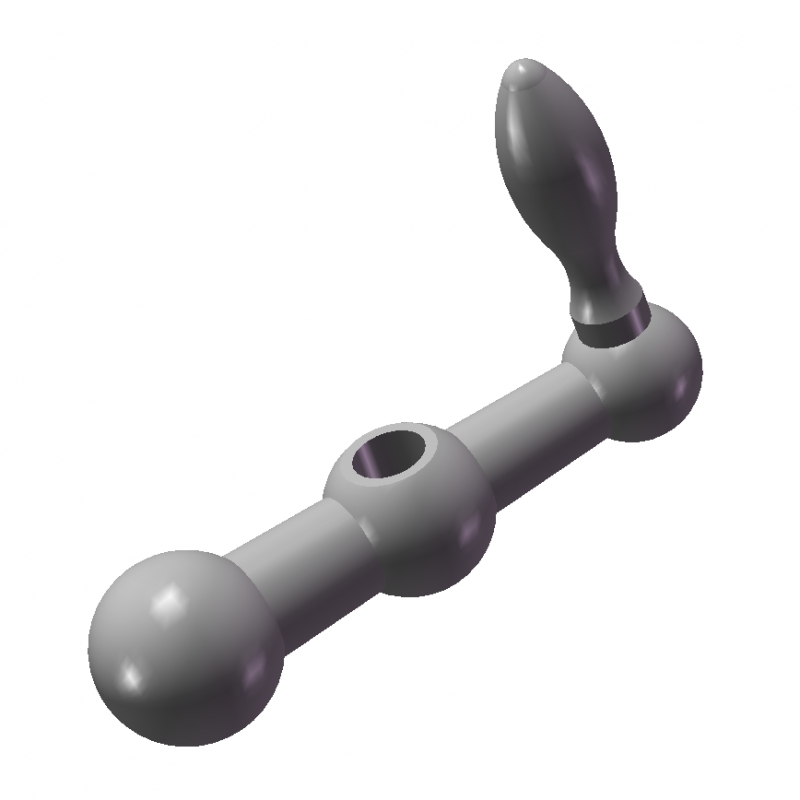

三球体手柄
三球体手柄
翻页左
翻页右

三球体手柄

规格款式：  5款
所属类型：  紧定手柄
计量单位：  个
  • 制式
    公制
  • 表面处理
    电镀,
  • 螺纹类型
    铰孔,
  • 手柄材质
    钢制,
  • 手柄长度范围
    50~100mm,

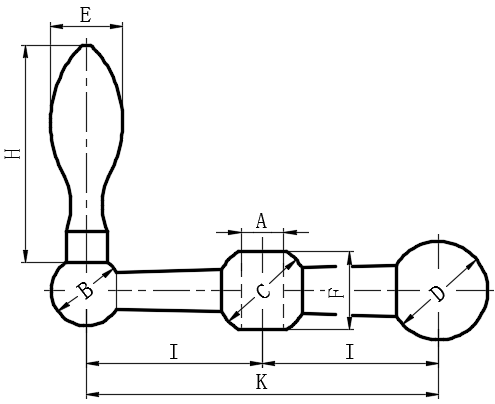

三球体手柄
SKU
A
(H7)
B
C
D
(球头直径)
E
F
H
(≈)
I
J
(≈)
K
(手柄长度)
手柄长度范围
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV153-03000657 B7 13.0 16.0 18.0 10.0 13.0 31.0 25.0 100.0 50.0 0~50mm 1 我要申请
EV153-03000658 B8 15.0 19.0 20.0 13.0 17.0 40.0 28.0 101.0 56.0 50~100mm 1 我要申请
EV153-03000659 B8 16.0 20.0 22.0 14.0 17.0 45.0 34.0 102.0 68.0 50~100mm 1 我要申请
EV153-03000660 B10 18.0 23.0 25.0 16.0 19.5 50.0 41.0 103.0 82.0 50~100mm 1 我要申请
EV153-03000661 B12 20.0 26.0 28.0 18.0 21.5 56.0 50.0 104.0 100.0 50~100mm 1 我要申请
  • 基本信息
  • 技术信息
  • 附件信息
钢制
规格:
类型：带固定手柄
钢制
车削
镀锌，蓝钝处理
固定手柄：参见固定手柄05型
镀锌钢，蓝钝处理


技术信息:
ISO基本公差(P1)


ISO-基本公差P1.pdf


信息:
三球体手柄可用于精细调节。
可选替代型号为设计时尚的控制手柄
