    首页   >      支撑脚 >     钢制螺杆PA底盘水平调整脚02型
钢制螺杆PA底盘水平调整脚02型
钢制螺杆PA底盘水平调整脚02型
翻页左
翻页右

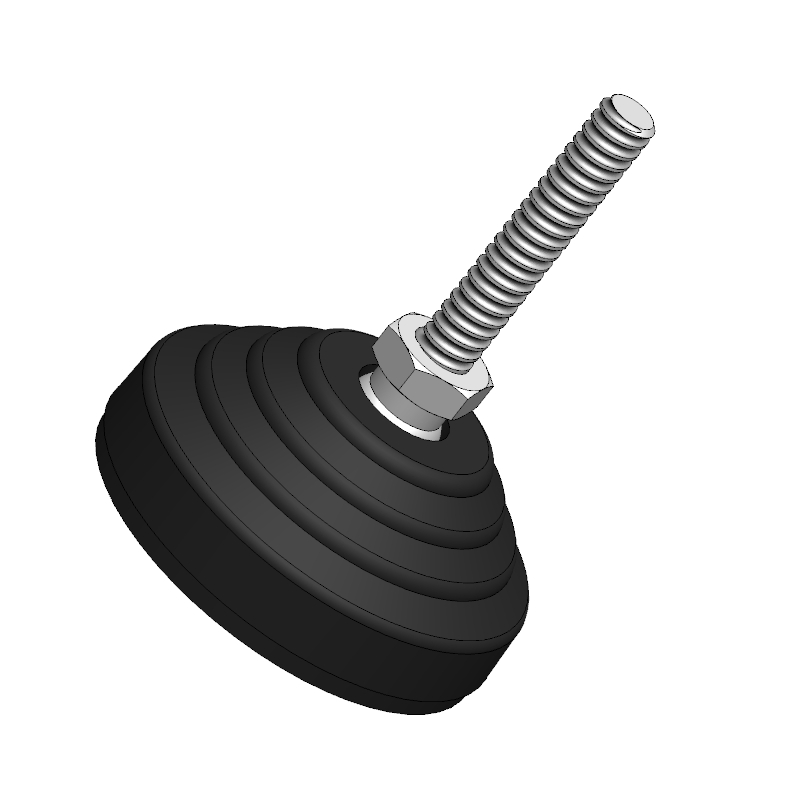

钢制螺杆PA底盘水平调整脚02型

规格款式：  92款
所属类型：  支撑脚
计量单位：  个
  • 制式
    公制
  • 承重范围/1个
    1000kg以上,
  • 螺杆可摆动角度
    ±15°,
  • 支撑脚螺杆尺寸
    M8, M10, M12, M16, M20, M24,
  • 螺杆材料
    碳钢,
  • 底座材料
    尼龙(PA),

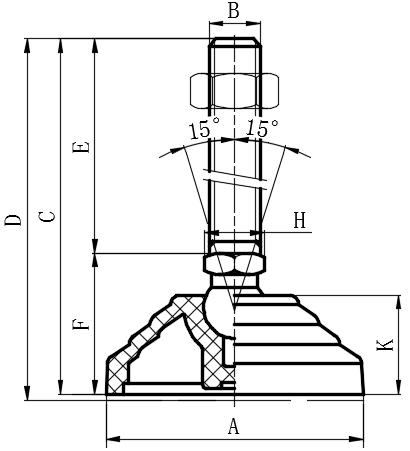

钢制螺杆PA底盘水平调整脚02型
SKU
A
B
(螺纹规格)
C
D
E
F
H
I
(关节φ)
J
(最大极限静载荷N)
静载荷kg
K
承载范围/1个
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV175-02020001 60.0 M8 76.0 79.0 43.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020002 60.0 M8 101.0 104.0 68.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020003 60.0 M10 76.0 79.0 43.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020004 60.0 M10 101.0 104.0 68.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020005 60.0 M10 131.0 134.0 98.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020006 60.0 M12 76.0 79.0 43.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020007 60.0 M12 101.0 104.0 68.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020008 60.0 M12 131.0 134.0 98.0 33.0 14.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020009 60.0 M16 101.0 104.0 68.0 33.0 16.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020010 60.0 M16 141.0 144.0 108.0 33.0 16.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020011 60.0 M16 181.0 184.0 148.0 33.0 16.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020012 60.0 M16 201.0 204.0 168.0 33.0 16.0 14.0 14000.0 1428.0 24.0 1000kg以上 4 我要申请
EV175-02020024 70.0 M8 71.0 74.0 43.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020025 70.0 M8 96.0 99.0 68.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020026 70.0 M10 71.0 74.0 43.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020027 70.0 M10 96.0 99.0 68.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020028 70.0 M10 126.0 129.0 98.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020029 70.0 M12 71.0 74.0 43.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020030 70.0 M12 96.0 99.0 68.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020031 70.0 M12 126.0 129.0 98.0 28.0 14.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020032 70.0 M16 96.0 99.0 68.0 28.0 16.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020033 70.0 M16 136.0 139.0 108.0 28.0 16.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020034 70.0 M16 176.0 179.0 148.0 28.0 16.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020035 70.0 M16 196.0 199.0 168.0 28.0 16.0 14.0 14000.0 1428.0 19.0 1000kg以上 4 我要申请
EV175-02020036 80.0 M8 76.0 79.0 43.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020037 80.0 M8 101.0 104.0 68.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020038 80.0 M10 76.0 79.0 43.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020039 80.0 M10 101.0 104.0 68.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020040 80.0 M10 131.0 134.0 98.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020041 80.0 M12 76.0 79.0 43.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020042 80.0 M12 101.0 104.0 68.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020043 80.0 M12 131.0 134.0 98.0 33.0 14.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020044 80.0 M16 101.0 104.0 68.0 33.0 16.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020045 80.0 M16 141.0 144.0 108.0 33.0 16.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020046 80.0 M16 181.0 184.0 148.0 33.0 16.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020047 80.0 M16 201.0 204.0 168.0 33.0 16.0 14.0 16000.0 1632.0 24.0 1000kg以上 4 我要申请
EV175-02020013 60.0 M16 101.0 104.0 58.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020014 60.0 M16 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020015 60.0 M16 181.0 184.0 138.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020016 60.0 M16 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020017 60.0 M20 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020018 60.0 M20 181.0 184.0 138.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020019 60.0 M20 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020020 60.0 M20 241.0 244.0 198.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020021 60.0 M24 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020022 60.0 M24 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020023 60.0 M24 241.0 244.0 198.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020048 80.0 M16 101.0 104.0 58.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020049 80.0 M16 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020050 80.0 M16 181.0 184.0 138.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020051 80.0 M16 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020052 80.0 M20 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020053 80.0 M20 181.0 184.0 138.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020054 80.0 M20 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020055 80.0 M20 241.0 244.0 198.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020056 80.0 M24 141.0 144.0 98.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020057 80.0 M24 201.0 204.0 158.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020058 80.0 M24 241.0 244.0 198.0 43.0 24.0 24.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020059 100.0 M8 76.0 79.0 43.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020060 100.0 M8 101.0 104.0 68.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020061 100.0 M10 76.0 79.0 43.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020062 100.0 M10 101.0 104.0 68.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020063 100.0 M10 131.0 134.0 98.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020064 100.0 M12 76.0 79.0 43.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020065 100.0 M12 101.0 104.0 68.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020066 100.0 M12 131.0 134.0 98.0 33.0 14.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020067 100.0 M16 101.0 104.0 68.0 33.0 16.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020068 100.0 M16 141.0 144.0 108.0 33.0 16.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020069 100.0 M16 181.0 184.0 148.0 33.0 16.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020070 100.0 M16 201.0 204.0 168.0 33.0 16.0 14.0 18000.0 1836.0 24.0 1000kg以上 4 我要申请
EV175-02020071 100.0 M16 101.0 104.0 58.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020072 100.0 M16 141.0 144.0 98.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020073 100.0 M16 181.0 184.0 138.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020074 100.0 M16 201.0 204.0 158.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020075 100.0 M20 141.0 144.0 98.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020076 100.0 M20 181.0 184.0 138.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020077 100.0 M20 201.0 204.0 158.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020078 100.0 M20 241.0 244.0 198.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020079 100.0 M24 141.0 144.0 98.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020080 100.0 M24 201.0 204.0 158.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020081 100.0 M24 241.0 244.0 198.0 43.0 24.0 24.0 25000.0 2550.0 24.0 1000kg以上 4 我要申请
EV175-02020082 125.0 M16 125.0 128.0 58.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020083 125.0 M16 165.0 168.0 98.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020084 125.0 M16 205.0 208.0 138.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020085 125.0 M16 225.0 228.0 158.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020086 125.0 M20 165.0 168.0 98.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020087 125.0 M20 205.0 208.0 138.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020088 125.0 M20 225.0 228.0 158.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020089 125.0 M20 265.0 268.0 198.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020090 125.0 M24 165.0 168.0 98.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020091 125.0 M24 225.0 228.0 158.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
EV175-02020092 125.0 M24 265.0 268.0 198.0 67.0 24.0 24.0 28000.0 2856.0 46.0 1000kg以上 4 我要申请
  • 基本信息
  • 附件信息
底座:
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
带球头关节螺杆:
螺纹镀锌钢带规则六角立面。
标准型号:
带NBR橡胶防滑盘，硬度 70   Shore A, 供货时已装配。


特征:
底座下部凸缘的特殊滚花使水平调整件即使在没有防滑盘的情况下依然拥有优异的稳定性和抓地性能，甚至在不太平整的表面上依然表现出色。
底座上特别安装的防滑盘确保了优良的固定性能，能够避免运输过程中因冲击或底座与地板的粘连造成的分离现象(参见用于调整件的防滑盘P3)。
订购信息:
为了运输和仓储方便，水平调整件在供货时并未组装。部件（底座和铰接螺杆）单独包装供货。一方面可以占用更少的空间，另一方面还可以更好地保护部件不被刮伤和污损。
可按需提供的配件:
镀锌钢螺母参见EV286-02000029/30/31/32/33/34/35/36


用于水平调整件的防滑盘P3.pdf
