螺丝的有关术语

1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别:

标准说法是没有螺丝和螺帽的。

螺丝是俗称，带有外螺纹的都可称"螺丝"。

螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。

螺帽是俗称，标准应称"螺母"。

螺栓的头部一般为六角形，杆部带有外螺纹。

螺钉较小，头部有平头、十字头等，杆部带有外螺纹。

螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间般是光杆。螺纹长的一端用来与深孔连接，短的一段与螺母连接。

2.常见的英文表示:

Screw / Bolt / Fastener

(螺丝/螺钉)(螺栓)(紧固件)

3.螺纹的定义:

螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。

螺纹作用

1.紧固和连接作用:适用于现阶段大部分螺丝产品。

2.传动作用(位移作用):如QC检查尺寸用的千分尺。

3.密封作用:如管道的连接密封。

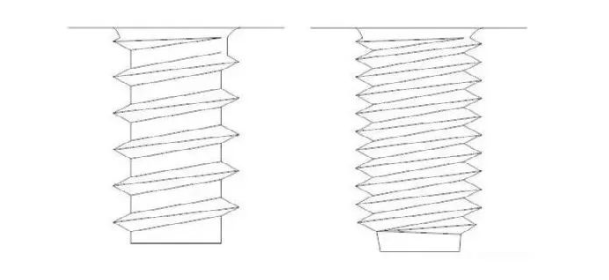

螺纹的发展史

机牙螺纹:装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。

自攻螺纹:装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。

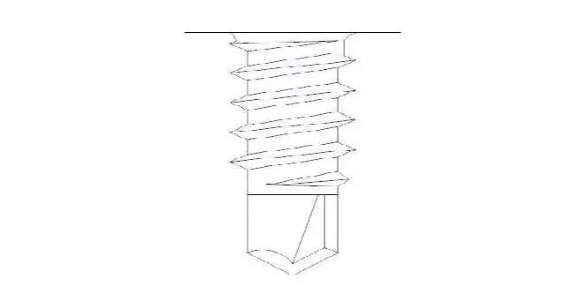

自钻螺纹:直接在装配物上使用，螺丝钻孔攻牙一次成型。

螺丝的加工方式

1.车削加工(Turning)

通过去除材料的方法使材料达到预想之形状

优点:加工精度高，无模具限制

不足:生产成本高，加工速度慢

2.锻造加工(Forging)

通过外力挤压材料使之发生变形以达到预想之形状

优点:生产速度快，成本低，适合大批量生产

不足:成形受模具限制，复杂产品的模具费用高

3.冷镦:是在金属线材不加热的状态下，使用模具借助外力对其挤压变形的过程，冷镦工艺只是锻造工艺的一种。

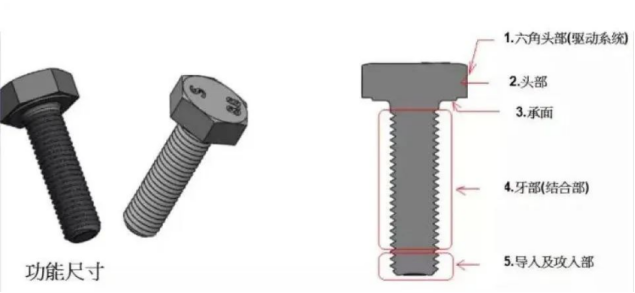

螺丝基本构型介绍

要了解螺丝螺栓，先要知道他们的类型、特征及功能:

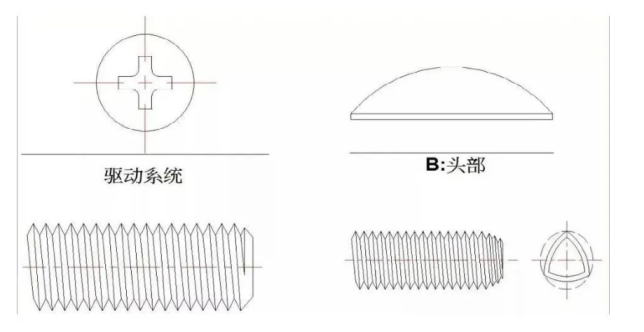

A:驱动系统 C:牙型部结合部

B:头部 D:导入及攻入部

机械牙螺丝

针部 :无针因头型与驱动系统合并

头部 :对边，板手高(对角)，承面径

牙部(结合部):因为强度=材质应力x拉力面积((依ISO 898-18.2节)

3.1416/4 *{(螺纹有效径+螺纹小径)/2}^2

导入部:导引螺帽能力倒角太小会造成客户组装困难

自攻牙螺丝

针部:针型及针深针型不对造成板手无法放人针深不足驱动打滑

头部:头下R过小容易断头

牙部(结合部):自攻螺丝

三角牙螺丝

针部:针型及针深针型不对造成板手无法放入针深不足驱动打滑

头部:头下R过小容易断头

牙部(结合部):自攻螺丝

导入部:导引螺帽能力倒角太小会造成客户组装困难

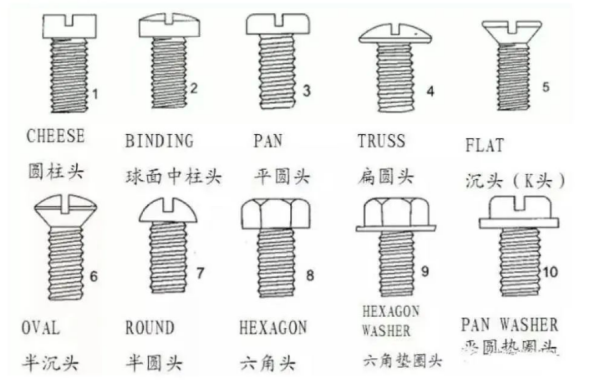

螺丝头型

螺丝牙型
