    首页   >      脚轮 >     铝制水平调节轮拨盘调节型

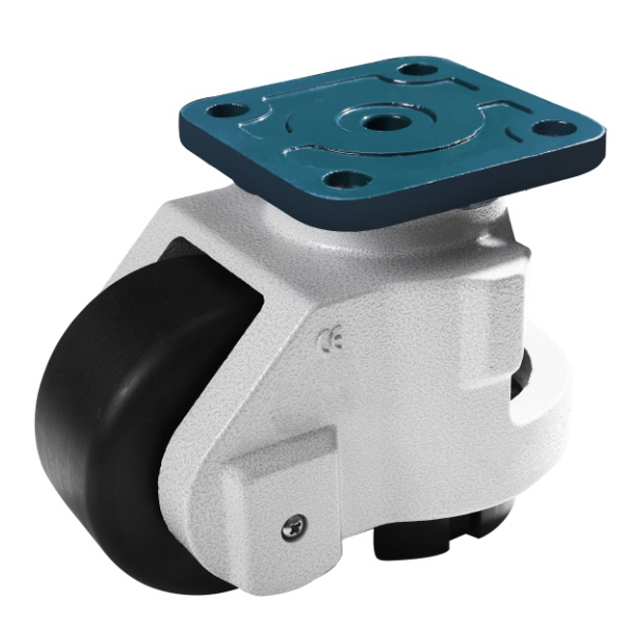

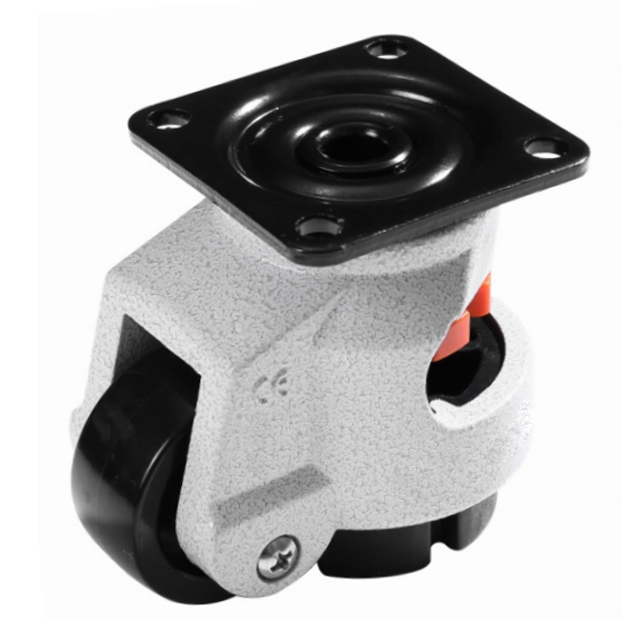

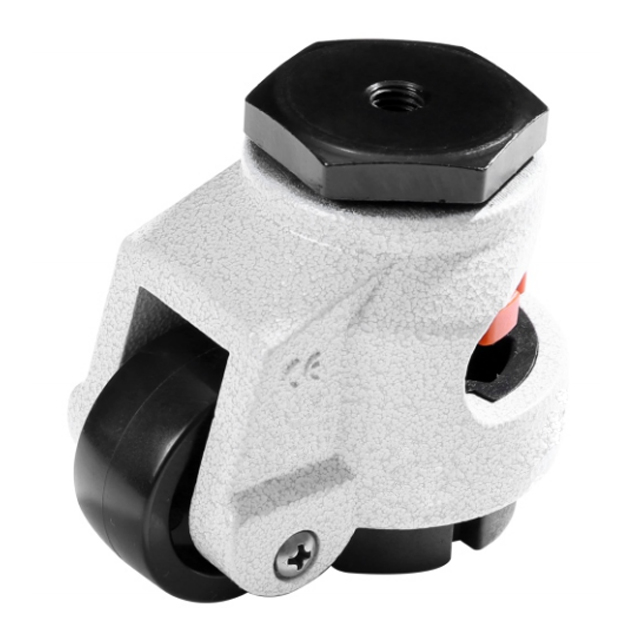

铝制水平调节轮拨盘调节型
铝制水平调节轮拨盘调节型
铝制水平调节轮拨盘调节型
铝制水平调节轮拨盘调节型
翻页左
翻页右

铝制水平调节轮拨盘调节型

规格款式：  12款
所属类型：  脚轮
计量单位：  个
  • 制式
    公制
  • 载重范围
    0~1000N, 2000~3000N, 3000N以上,
  • 轮子直径
    40.0, 52.0, 62.0, 74.0, 95.0,
  • 轮子材质
    尼龙(PA),
  • 支架材质
    铝合金(AL),
  • 刹车类型
    无刹车,
  • 脚轮安装方式
    平板式, 螺杆式,
  • 安装孔距L×W
    42.0*42.0, 49.0*49.0, 57.5*57.5, 70.0*70.0,
  • 螺杆尺寸
    M8, M12, M16,
  • 安装高度范围
    0~100mm, 100~200mm,
  • 功能特性
    福马轮,

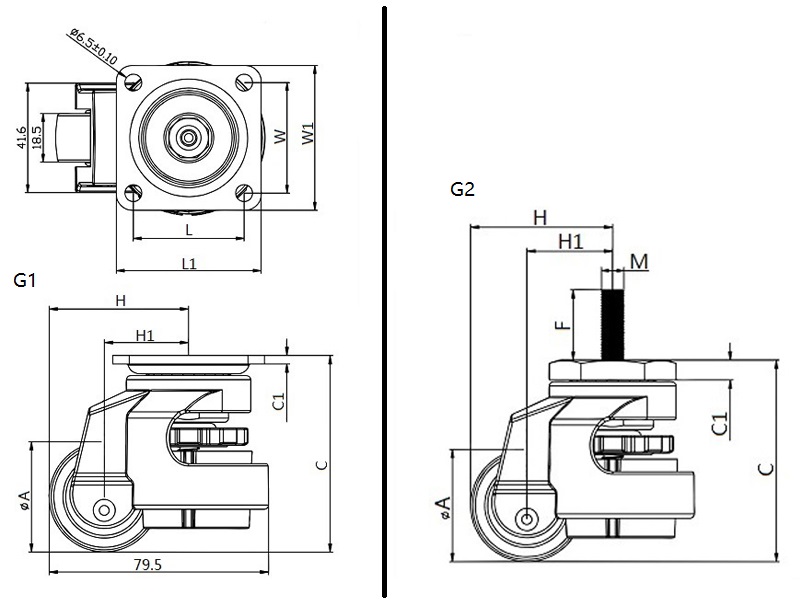

铝制水平调节轮拨盘调节型
SKU
规格
轮子材质
支架材质
支架表面处理
A
(轮子直径)
B
(轮宽)
承载kg
承载N
载重范围N
轴承归类
C
(安装高度)
安装高度范围
C1
(支架/螺母厚度)
L
(安装孔距)
L1
W
(安装孔距)
W1
ΦE
H
H1
M
(丝杆螺纹)
F
(丝杆长度)
底座调节行程
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV232-27005460 G1 尼龙PA 铝合金AL 墨绿喷塑 40.0 18.5 50.0 490.0 0~1000N 无 71.0 0~100mm 3.0 42.0 55.0 42.0 55.0 6.5 50.5 30.5 - - 7.0 0 我要申请
EV232-27005461 G2 尼龙PA 铝合金AL 墨绿喷塑 40.0 18.5 50.0 490.0 0~1000N 无 71.0 0~100mm 7.0 - - - - - 50.5 30.5 M8 25.0 7.0 0 我要申请
EV232-27005462 G1 尼龙PA 铝合金AL 墨绿喷塑 40.0 18.5 50.0 490.0 0~1000N 无 71.0 0~100mm - 49.0 63.5 49.0 63.5 6.5 50.5 30.5 - - 7.0 0 我要申请
EV232-27005145 G1 尼龙PA 铝合金AL 墨绿喷塑 52.0 23.5 250.0 2450.0 2000~3000N 无 84.0 0~100mm 5.0 57.5 73.5 57.5 73.5 6.5 64.0 38.0 - - 11.0 0 我要申请
EV232-27005463 G2 尼龙PA 铝合金AL 墨绿喷塑 52.0 23.5 250.0 2450.0 2000~3000N 无 84.0 0~100mm 7.5 - - - - - 64.0 38.0 M12 25.0 11.0 0 我要申请
EV232-27005464 G1 尼龙PA 铝合金AL 墨绿喷塑 62.0 27.0 500.0 4900.0 3000N以上 无 102.0 100~200mm 5.0 70.0 90.0 70.0 90.0 6.5 77.0 46.0 - - 12.0 0 我要申请
EV232-27005465 G2 尼龙PA 铝合金AL 墨绿喷塑 62.0 27.0 500.0 4900.0 3000N以上 无 102.0 100~200mm 7.5 - - - - - 77.0 46.0 M12 25.0 12.0 0 我要申请
EV232-27005466 G1 尼龙PA 铝合金AL 墨绿喷塑 74.0 29.0 750.0 7350.0 3000N以上 无 122.0 100~200mm 5.0 70.0 95.0 70.0 95.0 6.5 77.0 46.0 - - 15.0 0 我要申请
EV232-27005467 G2 尼龙PA 铝合金AL 墨绿喷塑 74.0 29.0 750.0 7350.0 3000N以上 无 122.0 100~200mm 10.0 - - - - - 89.0 52.0 M16 25.0 15.0 0 我要申请
EV232-27005468 G1 尼龙PA 铝合金AL 墨绿喷塑 74.0 29.0 1000.0 9800.0 3000N以上 无 122.0 100~200mm 5.0 70.0 95.0 70.0 95.0 6.5 77.0 46.0 - - 15.0 0 我要申请
EV232-27005469 G2 尼龙PA 铝合金AL 墨绿喷塑 74.0 29.0 1000.0 9800.0 3000N以上 无 122.0 100~200mm 10.0 - - - - - 89.0 52.0 M16 25.0 15.0 0 我要申请
EV232-27005470 G1 尼龙PA 铝合金AL 墨绿喷塑 95.0 51.0 1500.0 14700.0 3000N以上 无 128.0 100~200mm 11.5 70.0 100.0 70.0 100.0 6.5 114.0 66.5 - - 15.0 0 我要申请
  • 基本信息

G2型中，螺杆是配套发出的，不需要另外选配
