    首页   >    HGW系列-重负荷型滚珠导轨

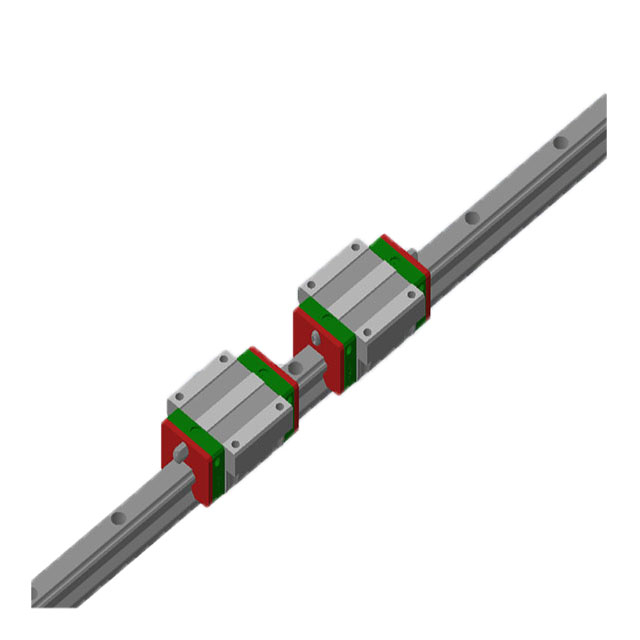

HGW系列-重负荷型滚珠导轨
HGW系列-重负荷型滚珠导轨
翻页左
翻页右

HGW系列-重负荷型滚珠导轨

规格款式：  5款
所属类型：  直线传动
计量单位：  个
  • 制式
    公制
  • 品牌
    HIWIN(上银),
  • 精度等级
    C：普通级,
  • 预压等级
    Z0,
  • 轨道长度
    1000.0,
  • 滑轨固定方式
    R：上锁式,
  • 滑块数量
    2,
  • 滑块类型
    CA：重负载上锁式,
  • 直线传动材质
    碳素钢,
  • 尺寸系列
    15.0, 20.0, 25.0, 30.0, 35.0,
  • 公称系列
    HGW,
  • 产品种类
    导轨组件,
HGW系列-重负荷型滚珠导轨
SKU
规格型号
品牌
产品种类
直线传动材质
公称系列
尺寸系列
滑块类型
滑块数量
滑轨固定方式
轨道长度
预压等级
精度等级
基本动额定负荷C（KN）
基本静额定负荷C0（KN）
组件高度H
滑块宽度W
滑块安装孔距B
滑块安装孔距C
滑块总长L
轨道宽度WR
轨道安装孔距P
轨道端距E
B1
T
T1
G
h
H1
H2
H3
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV235-27005116 HGW15CA2R1000Z0C HIWIN（上银） 导轨组件 碳素钢 HGW 15.0 CA：重负载上锁式 2 R：上锁式 1000.0 Z0 C：普通级 11.38 16.97 24.0 47.0 38.0 30.0 61.4 15.0 60.0 20.0 4.5 6.0 8.9 5.3 5.3 4.3 3.95 3.7 1 我要申请
EV235-27005118 HGW20CA2R1000Z0C HIWIN（上银） 导轨组件 碳素钢 HGW 20.0 CA：重负载上锁式 2 R：上锁式 1000.0 Z0 C：普通级 17.75 27.76 30.0 63.0 53.0 40.0 77.5 20.0 60.0 20.0 5.0 8.0 10.0 12.0 8.5 4.6 6.0 6.0 1 我要申请
EV235-27005120 HGW25CA2R1000Z0C HIWIN（上银） 导轨组件 碳素钢 HGW 25.0 CA：重负载上锁式 2 R：上锁式 1000.0 Z0 C：普通级 26.48 36.49 36.0 70.0 57.0 45.0 84.0 23.0 60.0 20.0 6.5 8.0 14.0 12.0 9.0 5.5 6.0 5.0 1 我要申请
EV235-27005122 HGW30CA2R1000Z0C HIWIN（上银） 导轨组件 碳素钢 HGW 30.0 CA：重负载上锁式 2 R：上锁式 1000.0 Z0 C：普通级 38.74 52.19 42.0 90.0 72.0 52.0 97.4 28.0 80.0 20.0 9.0 8.5 16.0 12.0 12.0 6.0 6.5 10.8 1 我要申请
EV235-27005124 HGW35CA2R1000Z0C HIWIN（上银） 导轨组件 碳素钢 HGW 35.0 CA：重负载上锁式 2 R：上锁式 1000.0 Z0 C：普通级 49.52 69.16 48.0 100.0 82.0 62.0 112.4 34.0 80.0 20.0 9.0 10.1 18.0 12.0 12.0 7.5 9.0 12.6 1 我要申请
