从集成电路的精密构造，到通讯技术的飞速跃进，再到光伏发电的绿色革命，半导体作为信息革命的基石，成为推动计算机技术不断前行的核心动力。

义文工业五金与多家国内外半导体企业紧密合作，始终秉持着严谨的专业态度与深厚的行业经验，致力于为半导体行业提供全方位、高品质的支持。我们的工业五金零部件产品，不仅品质卓越，性能出众，而且维护便捷，应用广泛，成为了众多客户优化生产流程、提升生产效率、控制生产成本的可靠选择。

在半导体芯片生产流程中，每一个细微的环节都可能影响到最终的产品质量。从砂砾变为精密的半导体产品，需要经过晶圆加工、氧化、光刻、刻蚀、薄膜沉积、互联、测试和封装的一系列流程。

义文在芯片制造的各个环节提供优质的工业五金零部件产品，通过深入了解客户的实际需求，结合自身的专业优势与行业经验，为客户量身打造符合其特定需求的解决方案。

01硅晶圆生产-全自动晶体滚磨一体机

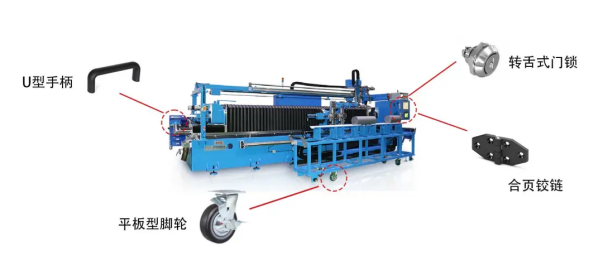

全自动晶体滚磨一体机主要用于硅晶圆的生产过程。该设备集成了晶体生长、滚磨和抛光等多个工序，能够高效地完成硅晶圆的加工。通过自动化控制，它能够确保晶圆的尺寸精度和表面质量，满足高精度半导体器件的生产需求。

02 硅晶圆加工-光刻机

光刻机是半导体制造过程中至关重要的设备，主要用于硅晶圆的光刻工艺。该工艺涉及将电路图案精确地转移到硅晶圆表面，以便后续的蚀刻、离子注入等步骤。随着技术的进步，光刻机的精度和稳定性要求越来越高，设备的稳定运行直接影响到芯片的性能和生产效率。

03硅晶圆加工-化学机械抛光（CMP）

在硅晶圆加工的过程中，CMP技术广泛应用于半导体制造中。该设备结合了化学反应和机械研磨来实现晶圆表面的平整化，使晶圆达到极高的表面平整度和均匀性，这对于后续的光刻工艺至关重要。

04硅晶圆加工-化学气相沉积（CVD）

化学气相沉积（CVD）通过化学反应在硅晶圆表面沉积一层或多层材料，形成所需的薄膜结构。如何制造出高纯度、均匀性好的薄膜沉积，对于制造集成电路、太阳能电池板和其他半导体器件至关重要。

05 封装测试-全自动三次光选机

全自动三次光选机是一种先进的封装测试设备，主要用于对半导体封装后的芯片进行光学检测。通过三次光学成像技术，能够对芯片表面的划痕、污点、缺损等缺陷进行精确检测，确保产品质量。设备包括高分辨率的摄像头、精密的光学系统、高速图像处理单元以及自动化控制系统，对于机械零部件的精密度具有较高要求。

义文始终坚持科技创新推动企业可持续发展，不仅为客户提供品质卓越的工业五金零部件产品，更有专业的技术支持团队为您带来个性化的产品采购方案。义文还可提供各项增值服务，全方位为您的生产制造保驾护航！
