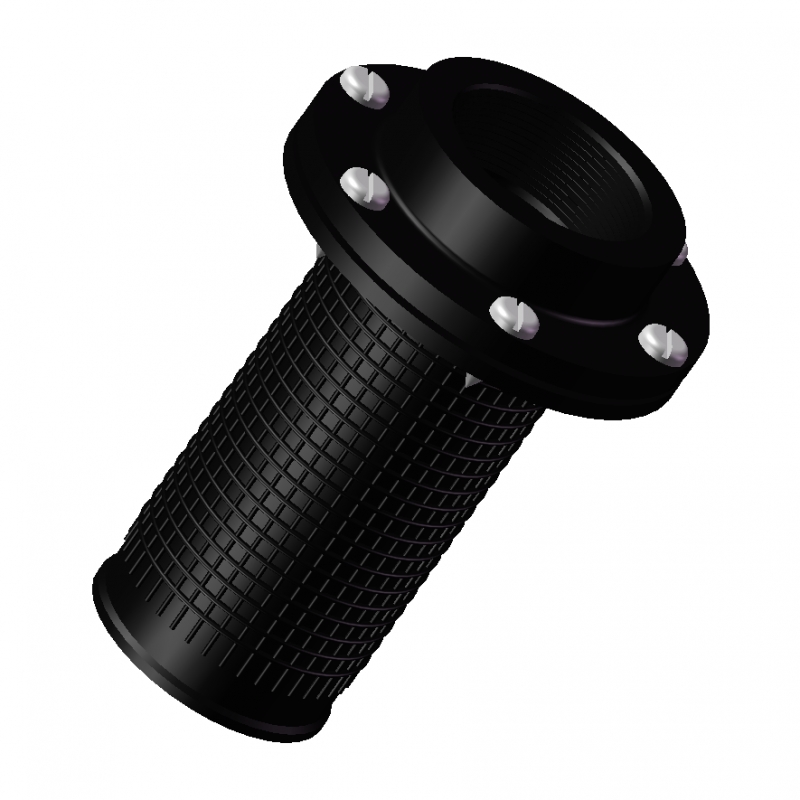

法兰安装螺纹通气帽 G1-1/4

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

当前选定物料：EV172-02000142

SKU

规格

A(螺纹规格)

3D图纸

图纸下载

EV172-02000142

G1-1/4

118.0

49.0

83.0

56.0

72.0

93.5

24.5

10.5

V 基本信息

材料:
法兰：玻璃纤维加固聚酰胺基(PA)高科技聚合体，带螺纹接头。

滤篮：聚丙烯基(PP)高科技聚合体。
颜色:
黑色，亚光饰面。
密封垫圈:软木浸渍MGS基橡胶。

V 附件信息

安装：
法兰和滤蓝通过六颗TC-N10（Ø 4.8×19）UNI 6951-DIN 7971镀锌钢自攻螺钉安装，螺钉包括在供货范围内。


注意：
供货不包括与法兰联接的通气帽，需单独订购。根据客户的需求，可使用的通气帽型号。见普通通气帽，普通防溅罩通气帽，双阀加压通气帽。
