上开门用阻尼支撑

制式 公制
材质 锌合金
使用位置 左用 右用
最大开启角度 100°
表面处理 镀镍
扭矩/力矩N·m/1根 1.96-6.68
描述 上开门用阻尼支撑,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
上开门用阻尼支撑
  • 上开门用阻尼支撑
  • 上开门用阻尼支撑

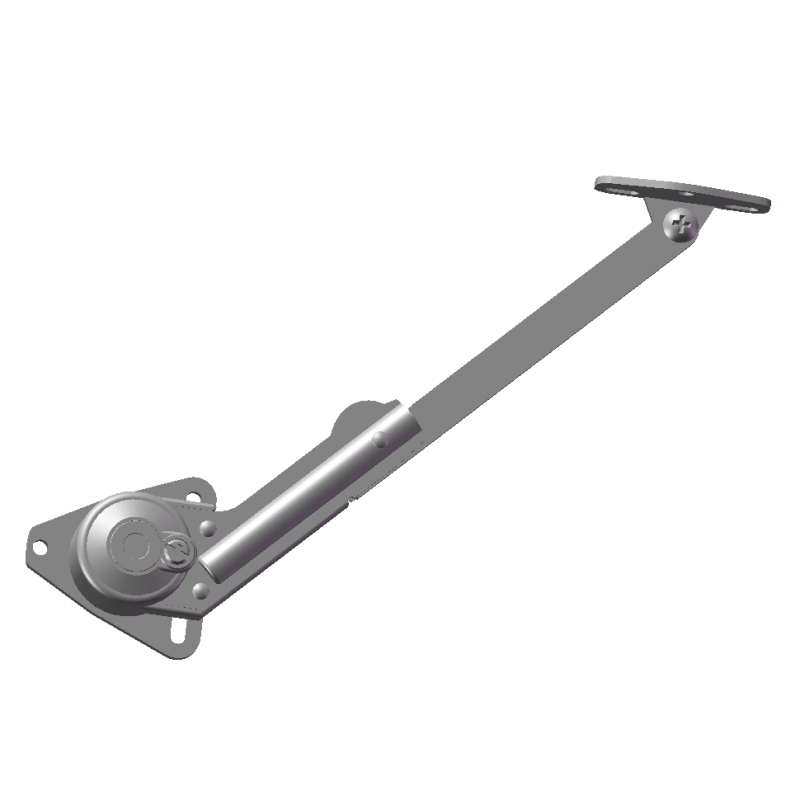

  • 上开门用阻尼支撑右用

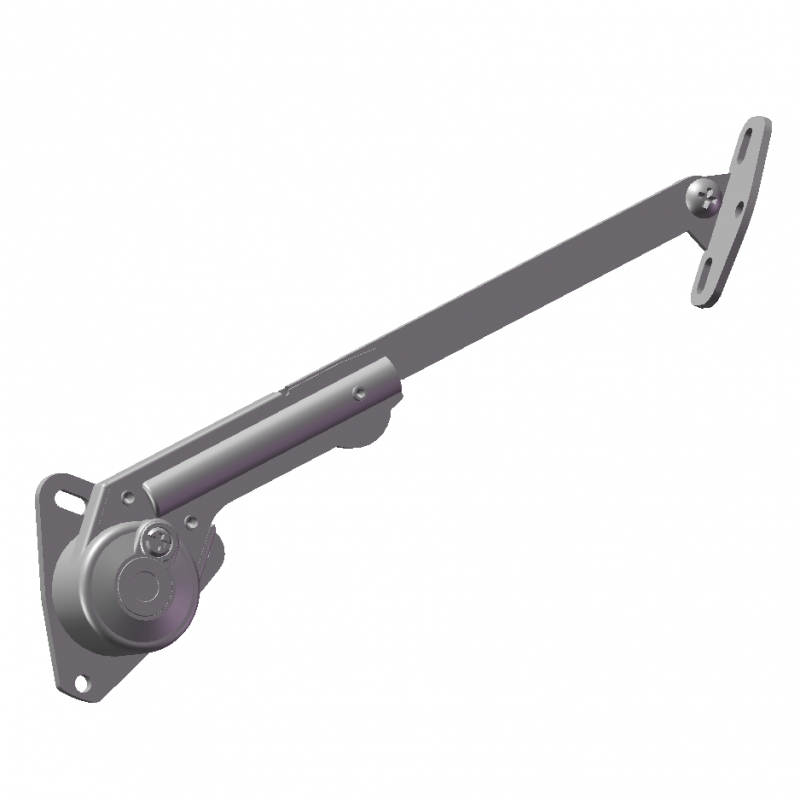

  • 上开门用阻尼支撑左用
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
B(轴扭矩N·m)
SKU
A
B
(轴扭矩N·m)
C
(轴扭矩kgf·cm)
D
(重量g)

(主材质)
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV114-12000014 右用 1.96-6.86 20-70 181.0 锌合金(ZDC)/钢 在线咨询 1
尚未登入
EV114-12000015 左用 1.96-6.86 20-70 181.0 锌合金(ZDC)/钢 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
  • 附件信息
采用LAPCON机构的上开门用阻尼支撑。
装有可将门保持在最大开启状态及关闭状态的扣力。
根据安装位置的不同,全开时的角度有80°、90°、100°。
可用调节螺钉调节门的关闭速度。
另备有在铝框架上安装时使用的AS套件参见"铝框架安装用套件12" 。


铝框架安装用套件12.pdf


【规  格】
使用温度:0℃~40℃
【注 意】
务必参见"力矩承重的计算方法及使用时的注意事项2"
分左用型和右用型。
根据产品的个体差异及使用状况的不同,门的开启速度可能会有差异。
开门时,请勿将门上推超过开启角度。关门时,请勿用手将门强行按下。
【配 件】
顶开门用阻尼支撑01型 安装底座G4型
十字槽扁头自攻螺钉3.5×15
【另售品】
顶开门用阻尼支撑01型 安装底座
玻璃门用面板垫片(使用顶开门用阻尼支撑01 安装底座G3型时请订购)


力矩承重的计算方法及使用时的注意事项2.pdf
