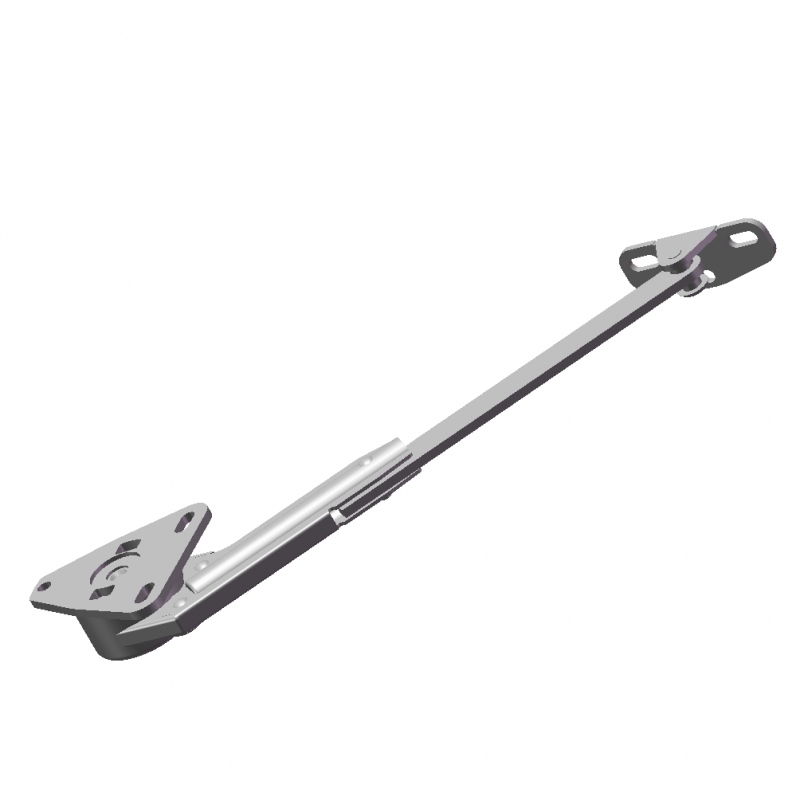

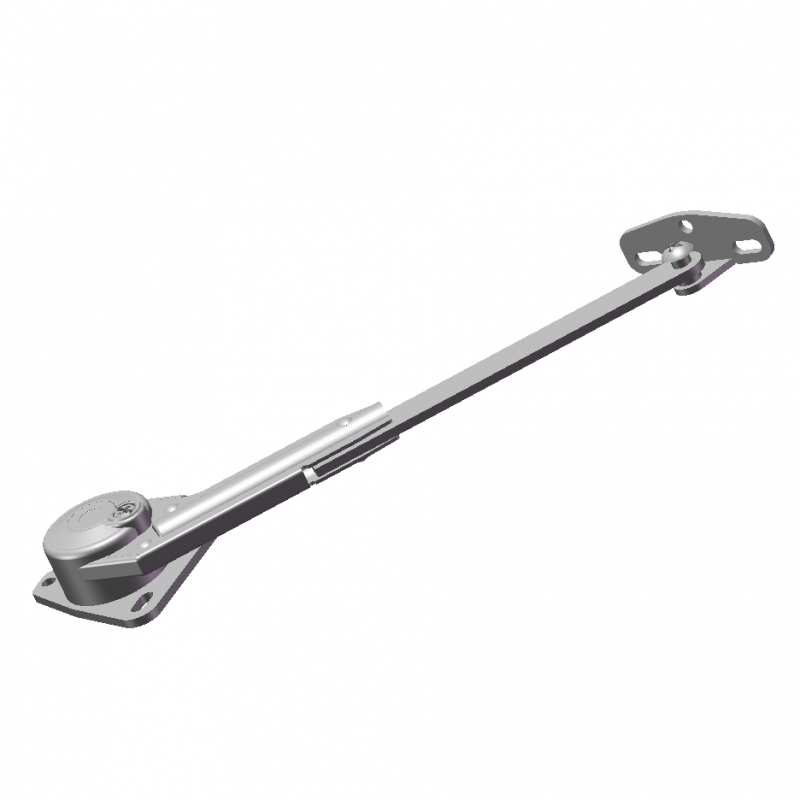

顶开门用阻尼支撑01型

制式	公制
材质	锌合金
表面处理	镀镍
使用位置	左用右用
最大开启角度	105°
扭矩/力矩N·m/1根	1.96-6.68
描述	顶开门用阻尼支撑01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

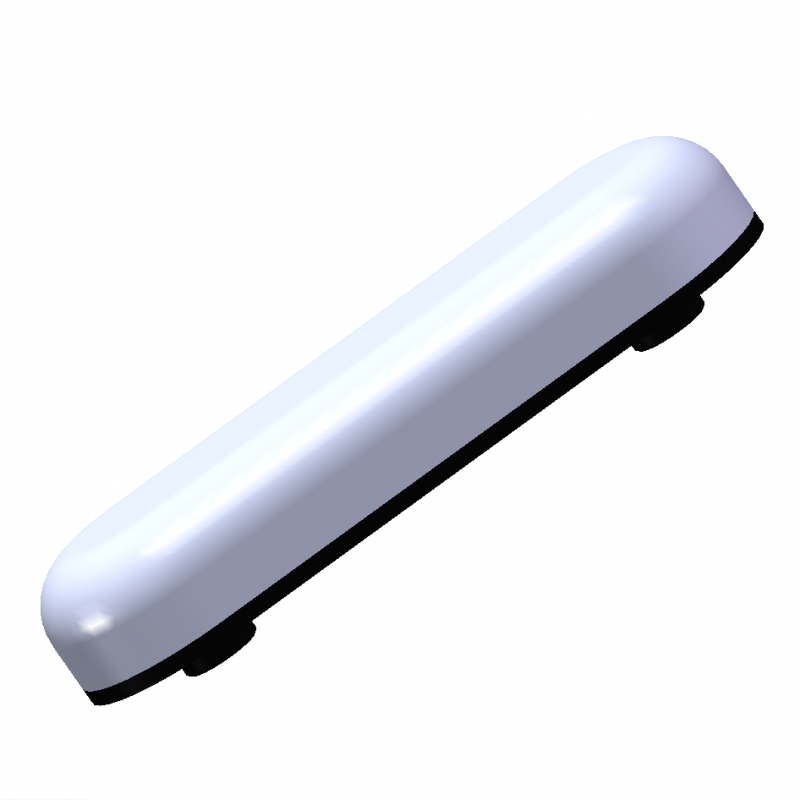

顶开门用阻尼支撑01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

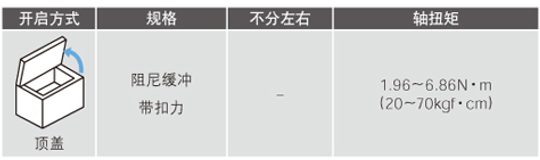

B(轴扭矩N·m)

1.96-6.86

SKU	A	B (轴扭矩N·m)	C (轴扭矩kgf·cm)	D (重量g)	(主材质)	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV114-00000010	右用	1.96-6.86	20-70	181.0	锌合金(ZDC)/钢	在线咨询	1	尚未登入
EV114-00000011	左用	1.96-6.86	20-70	181.0	锌合金(ZDC)/钢	在线咨询	1	尚未登入

基本信息
附件信息
技术信息

采用LAPCON机构的顶盖用阻尼支撑。
装有可将门保持在最大开启状态的扣力。

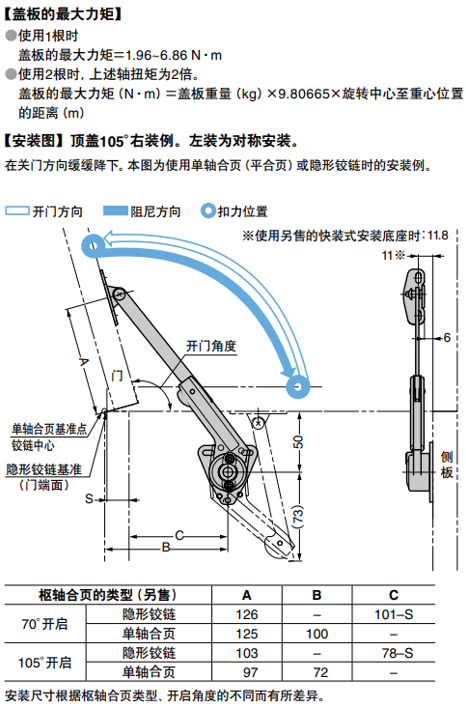

根据安装位置的不同，全开时的角度有70°、105°。
可用调节螺钉调节门的关闭速度。
另备有在铝框架上安装时使用的AS套件参见"铝框架安装用套件10" 。

铝框架安装用套件10.pdf

【规格】
使用温度：0℃～40℃
【注意】
务必参见"力矩承重的计算方法及使用时的注意事项2"

分左用型和右用型。
根据产品的个体差异及使用状况的不同，门的关闭速度可能会有差异。

开门时，请勿将门上推超过开启角度。关门时，请勿用手将门强行按下。

【配件】

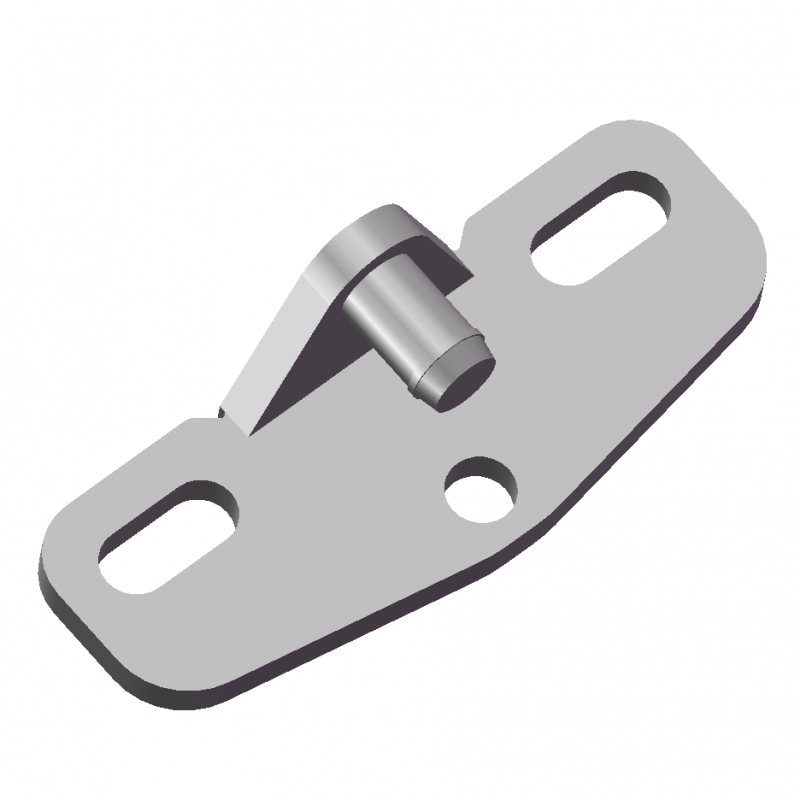

顶开门用阻尼支撑01型安装底座G4型
十字槽扁头自攻螺钉3.5×15
【另售品】

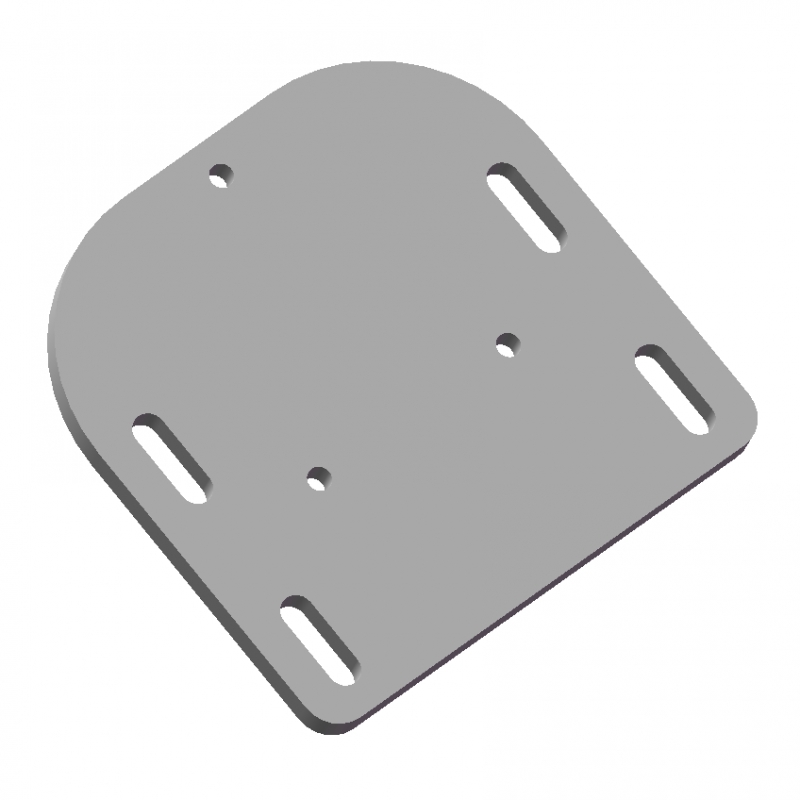

顶开门用阻尼支撑01型安装底座
玻璃门用面板垫片(使用顶开门用阻尼支撑01型安装底座G3型时请订购)

力矩承重的计算方法及使用时的注意事项2.pdf
