碰珠和磁吸

电控磁吸02型

制式	公制
本体材质	聚碳酸酯(PC)
吸力范围N	20~40 0~20
颜色	黑色
描述	电控磁吸02型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

电控磁吸02型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

B(吸力N)

SKU	A (动作类型)※2	B (吸力N)※3	C (吸力kgf)※3	D (重量g)	吸力范围N	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV198-12310001	B	9.8以上	1以上	28.0	0~20	在线咨询	1	尚未登入
EV198-12310002	A	29.4以上	3以上	28.0	20~40	在线咨询	1	尚未登入
EV198-12310003	B	29.4以上	3以上	28.0	20~40	在线咨询	1	尚未登入

基本信息
附件信息

内置磁簧开关

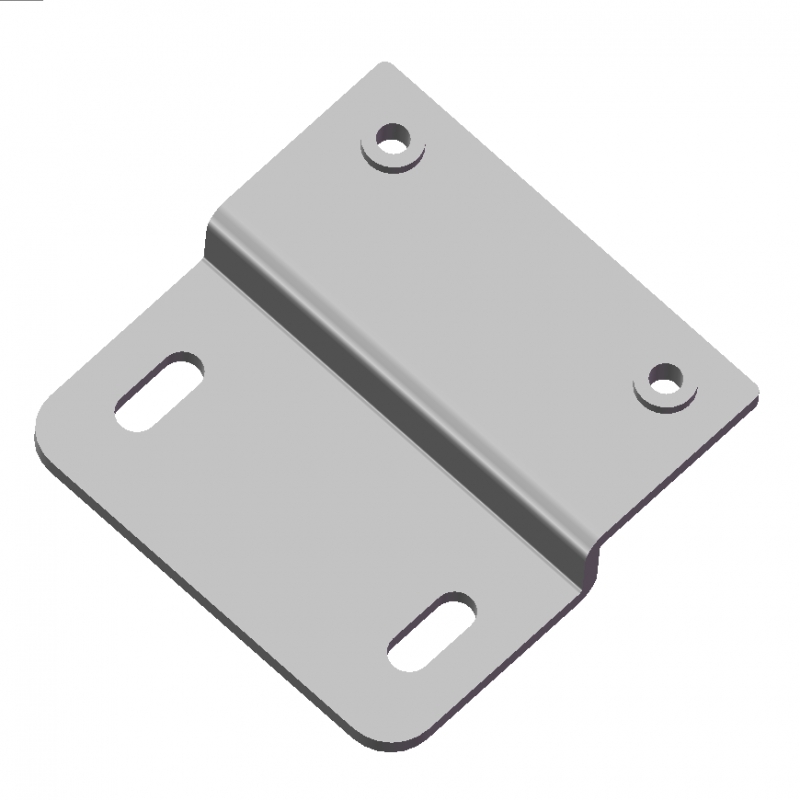

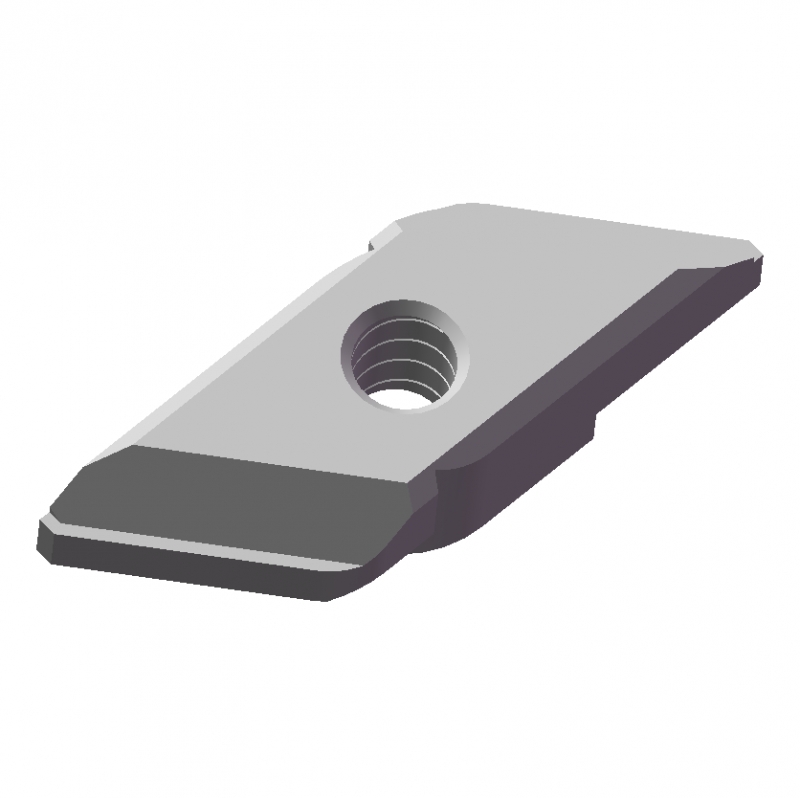

备有在铝框架上安装时使用的套件，参见铝框架安装用套件6

※3：将砝码安装在29×16×1.6mm(钢板)的吸片上进行测量

注意：

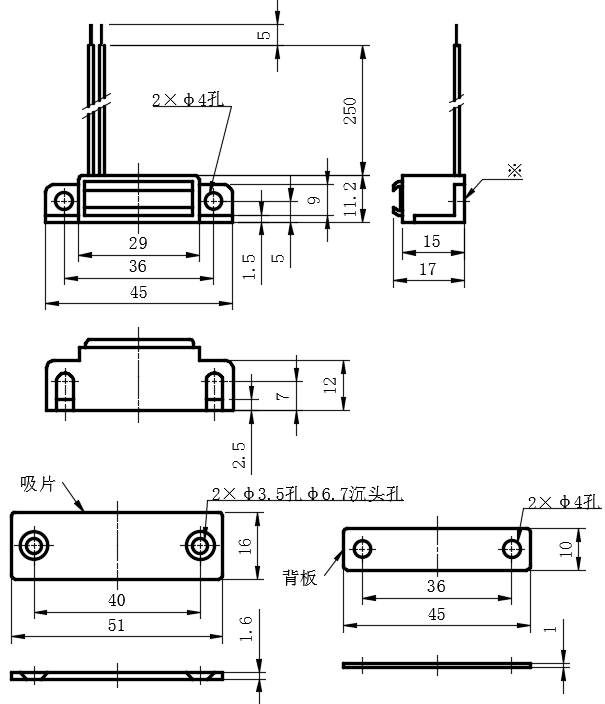

安装时，若图纸中标有※的面不接触磁性体，应在※上安装背板(配件)或类似的磁性体

由于使用了磁簧开关，应避免强烈冲击

请勿在强磁场中使用或保管

应防止磁性体(粉)、粘附物等附着在本产品的吸附面上

使用时，应确保本体吸附面不会从吸片露出。若曦片露出，可能无法正确动作

使用配件以外的吸片时，请咨询本公司

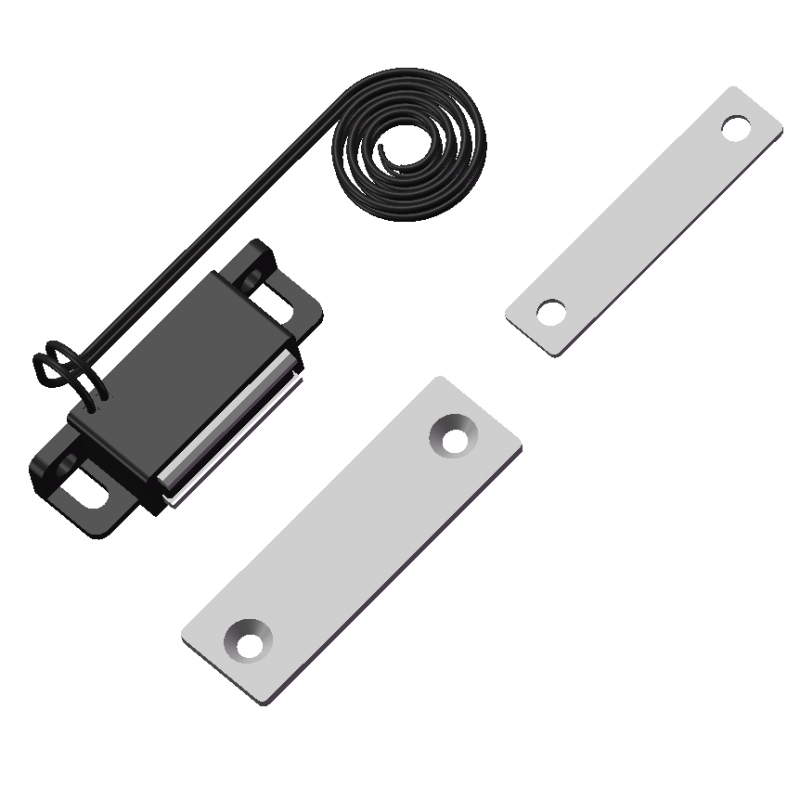

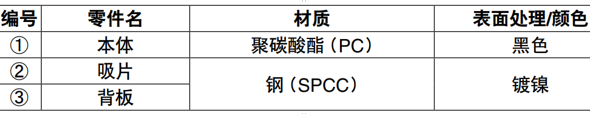

配件：吸片、背板

铝框架安装用套件6.pdf

性能

最大开闭功率：10W

最大开闭电压：100VDC

最大开闭电流：0.5ADC

最大触点接触电阻：0.15Ω*1

使用温度范围：0-60℃

引线：UL3385AWG#26/黑色

引线拉伸强度：1kgf以上

※1：不包括引线导体电阻

可选配件
