弹簧铰链02型

制式 公制
安装位置 通用
安装类型 通孔
公称扭矩力(N·m/1个) 1以下
铰链材料 不锈钢
安装孔距 14.0 26.0 32.0
承载力(kg/2个) 1.0 7.0 6.0 3.0
点击显示更多详细信息

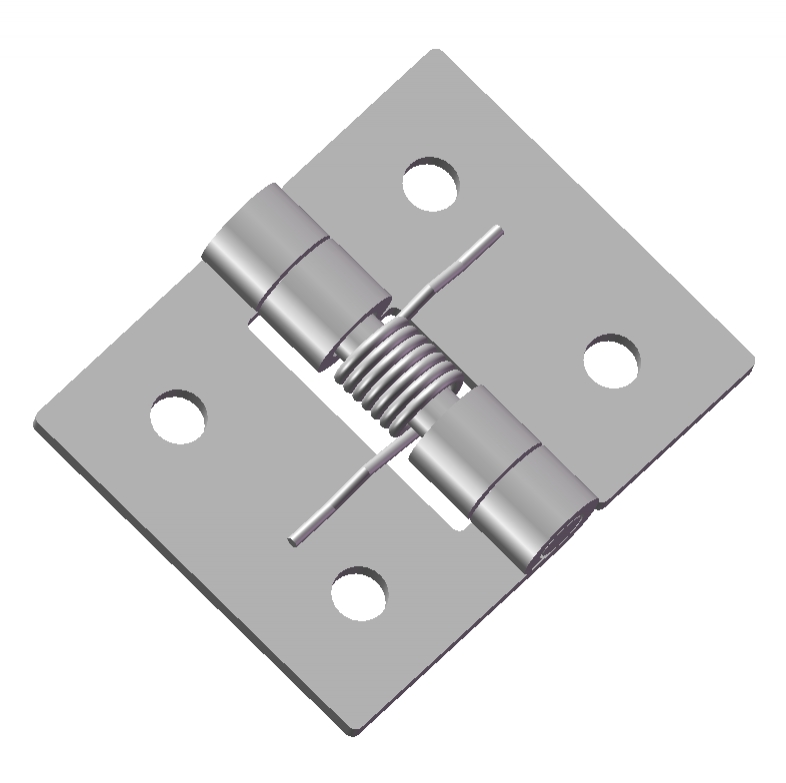

弹簧铰链02型
  • 弹簧铰链02型
  • 弹簧铰链02型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考
规格筛选
清除条件
SKU 规格 A

B

C

D

E

F

H

I

J
(扭矩N·m)
K
(扭矩kgf·cm)
L
(承重N/2个)
M
(承重kgf/2个)
N
(重量g)
价格
(未税)
包装
(个/包)
购买
EV191-12340001 9.8 20.0 14.0 - - 1.0 2.2 - 0.5 0.1 0.99 9.8 1.0 1.5 在线咨询 1
  • - +
EV191-12340002 29.0 25.0 32.0 14.0 20.0 3.0 5.8 3.2 1.2 0.07 0.66 29.0 3.0 10.0 在线咨询 1
  • - +
EV191-12340003 59.0 38.0 32.0 26.0 20.0 3.0 6.5 3.2 1.5 0.15 1.5 59.0 6.0 20.0 在线咨询 1
  • - +
EV191-12340004 69.0 51.0 38.0 32.0 25.0 3.0 6.5 3.2 1.5 0.14 1.38 69.0 7.0 35.0 在线咨询 1
  • - +
  • 基本信息
全不锈钢制,耐腐蚀性优异
注意:扭矩值为弯曲90°的值
承重为使用2个合页时的值。计算条件请参见力矩承重的计算方法及使用时的注意事项


力矩承重的计算方法及使用时的注意事项.pdf
