桥式手柄02型

制式 公制
拉手材质 尼龙+玻纤
安装方式 外装
颜色 黑色
点击可见技术信息，图纸下载及3D演示

手机扫一扫

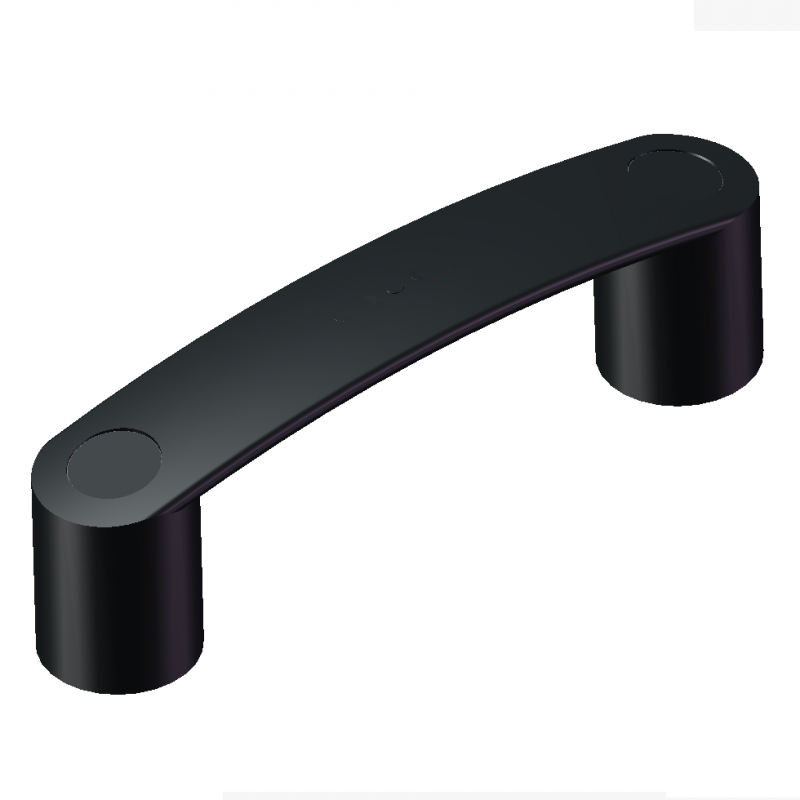

桥式手柄02型

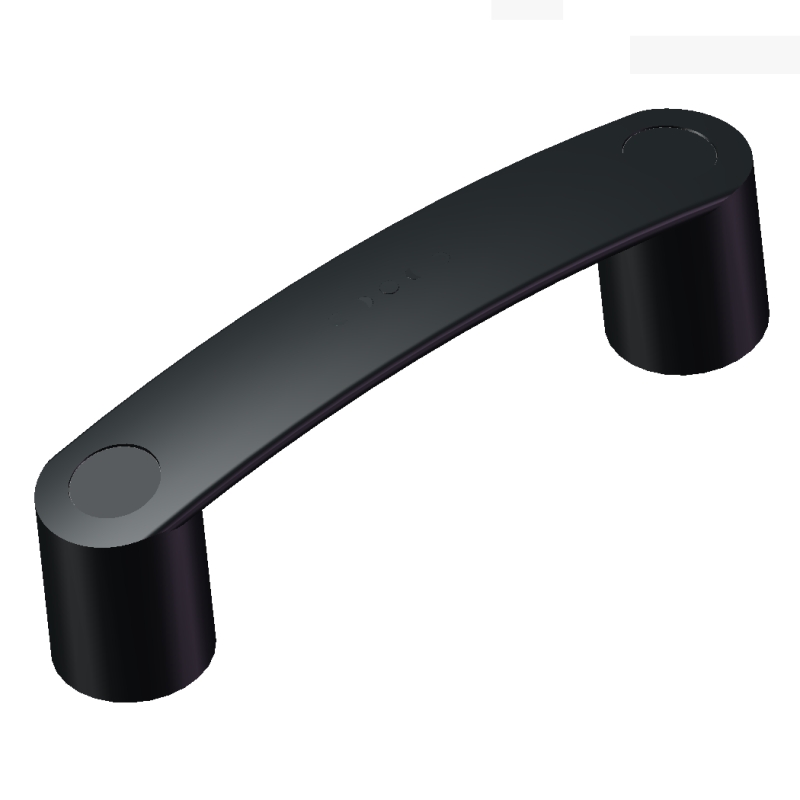

  • 桥式手柄02型
  • 桥式手柄02型
  • 桥式手柄02型G1
  • 桥式手柄02型G2
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

SKU
A
B
(安装孔距)
C
D
E
F
(高度)
H
I
J
K
L
(N)
M
(N)
N
(J)
O
(J)
P
颜色
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-02000119 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 绿色 G1 在线咨询 1
金额为空
EV153-02000120 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000021 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000121 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000122 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000123 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000124 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 绿色 G2 在线咨询 1
金额为空
EV153-02000012 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000125 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000126 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000127 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000128 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 红色 G2 在线咨询 10
尚未登入
EV153-02260001 116.0 93.5 6.5 10.0 22.0 35.0 6.5 23.5 7.5 72.0 2000.0 1500.0 8.0 3.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02000108 116.0 93.5 M5(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 10.0 橙色 G2 在线咨询 10
金额为空
EV153-02000109 116.0 93.5 M6(6H) - 22.0 35.0 - - 7.5 72.0 2000.0 1500.0 8.0 3.0 12.0 橙色 G2 在线咨询 10
金额为空
EV153-02000129 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 绿色 G1 在线咨询 1
金额为空
EV153-02000130 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000131 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000132 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000133 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000134 144.0 117.0 6.5 10.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000135 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 绿色 G1 在线咨询 10
尚未登入
EV153-02000136 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000137 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000138 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000139 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000140 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000141 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 绿色 G2 在线咨询 1
金额为空
EV153-02000142 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000143 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000144 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000145 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000146 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 红色 G2 在线咨询 10
尚未登入
EV153-02000147 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 绿色 G2 在线咨询 1
金额为空
EV153-02000148 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000149 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000150 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000151 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000152 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 红色 G2 在线咨询 10
尚未登入
EV153-02260002 144.0 117.0 6.5 11.0 26.0 39.0 19.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02260003 144.0 117.0 8.5 13.0 26.0 39.0 8.5 26.5 8.5 92.0 2700.0 1800.0 10.0 4.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02000110 144.0 117.0 M6(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 12.0 橙色 G2 在线咨询 10
金额为空
EV153-02000111 144.0 117.0 M8(6H) - 26.0 39.0 - - 8.5 92.0 2700.0 1800.0 10.0 4.0 13.0 橙色 G2 在线咨询 10
金额为空
EV153-02000153 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 绿色 G1 在线咨询 1
金额为空
EV153-02000154 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000022 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000155 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000156 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000157 159.0 132.0 8.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000158 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 绿色 G2 在线咨询 1
金额为空
EV153-02000159 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000160 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000161 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000162 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000163 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 红色 G2 在线咨询 10
尚未登入
EV153-02260004 159.0 132.0 6.5 13.0 27.0 42.0 10.5 28.0 9.5 105.0 2700.0 1800.0 11.0 4.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02000112 159.0 132.0 M6(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 10.0 4.0 13.0 橙色 G2 在线咨询 10
金额为空
EV153-02000113 159.0 132.0 M8(6H) - 27.0 42.0 - - 9.5 105.0 2700.0 1800.0 11.0 4.0 13.0 橙色 G2 在线咨询 10
金额为空
EV153-02000171 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 绿色 G1 在线咨询 1
金额为空
EV153-02000172 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000173 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000174 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000175 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000176 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000177 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 绿色 G2 在线咨询 1
金额为空
EV153-02000178 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000179 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000180 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000181 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000182 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 红色 G2 在线咨询 10
尚未登入
EV153-02260005 178.0 150.0 8.5 13.0 28.0 45.0 14.0 32.0 9.5 122.0 2700.0 1500.0 12.0 5.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02000114 178.0 150.0 M8(6H) - 28.0 45.0 - - 9.5 122.0 2700.0 1500.0 12.0 5.0 13.0 橙色 G2 在线咨询 10
金额为空
EV153-02000190 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 绿色 G1 在线咨询 1
金额为空
EV153-02000009 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 黑色 G1 在线咨询 10
尚未登入
EV153-02000019 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 灰色 G1 在线咨询 10
尚未登入
EV153-02000191 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 黄色 G1 在线咨询 10
尚未登入
EV153-02000192 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 蓝色 G1 在线咨询 10
尚未登入
EV153-02000193 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 红色 G1 在线咨询 10
尚未登入
EV153-02000194 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 绿色 G2 在线咨询 1
金额为空
EV153-02000195 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 黑色 G2 在线咨询 10
尚未登入
EV153-02000196 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 灰色 G2 在线咨询 10
尚未登入
EV153-02000197 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 黄色 G2 在线咨询 10
尚未登入
EV153-02000198 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 蓝色 G2 在线咨询 10
尚未登入
EV153-02000199 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 红色 G2 在线咨询 10
尚未登入
EV153-02260006 208.5 179.0 8.5 13.0 28.5 51.0 16.0 35.0 9.5 150.5 2200.0 1500.0 16.0 9.0 - 橙色 G1 在线咨询 10
尚未登入
EV153-02000115 208.5 179.0 M8(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 橙色 G2 在线咨询 10
金额为空
EV153-02000116 208.5 179.0 M10(6H) - 28.5 51.0 - - 9.5 150.5 2200.0 1500.0 16.0 9.0 13.0 橙色 G2 在线咨询 10
金额为空
  • 基本信息
  • 附件信息
材料：玻璃纤维加固聚酰胺基(PA)高科技聚合体，灰黑色，亚光饰面。
螺钉盖：
彩色高科技聚合体，亚光饰面；随货提供，压入式装配，可用螺丝刀拆卸。
还可作为附件单独供应参见螺钉盖。
标准型号：

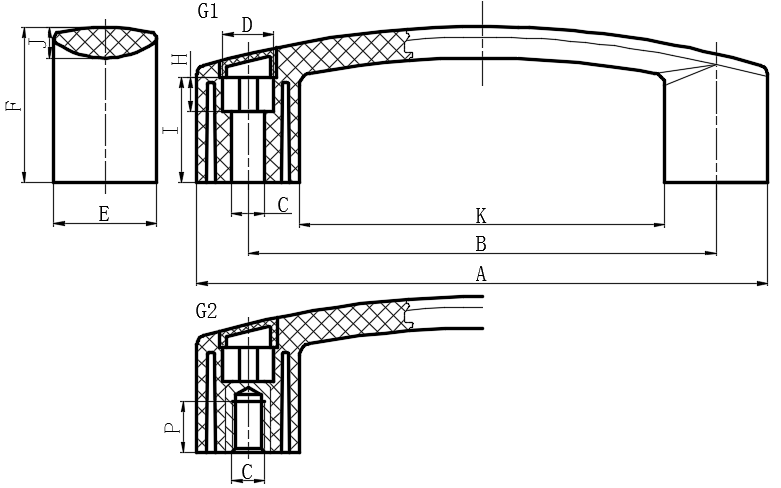

G1:通孔用于正前方或背面安装，采用内六角柱头螺钉、六角头螺钉或标准螺母安装。
G2:铜毂，螺纹盲孔，从背面安装。
G1可与G2配对，以彼此相对的位置安装(图1）。

技术参数：

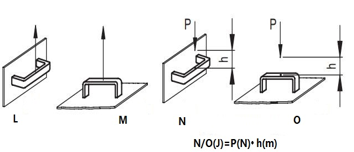

拉伸应力和冲击强度：表中所示L、M、N和O值，是通过相关的测力设备，按照图中所示条件，并在正常环境温度下进行断裂试验获得。

可按需提供配件：

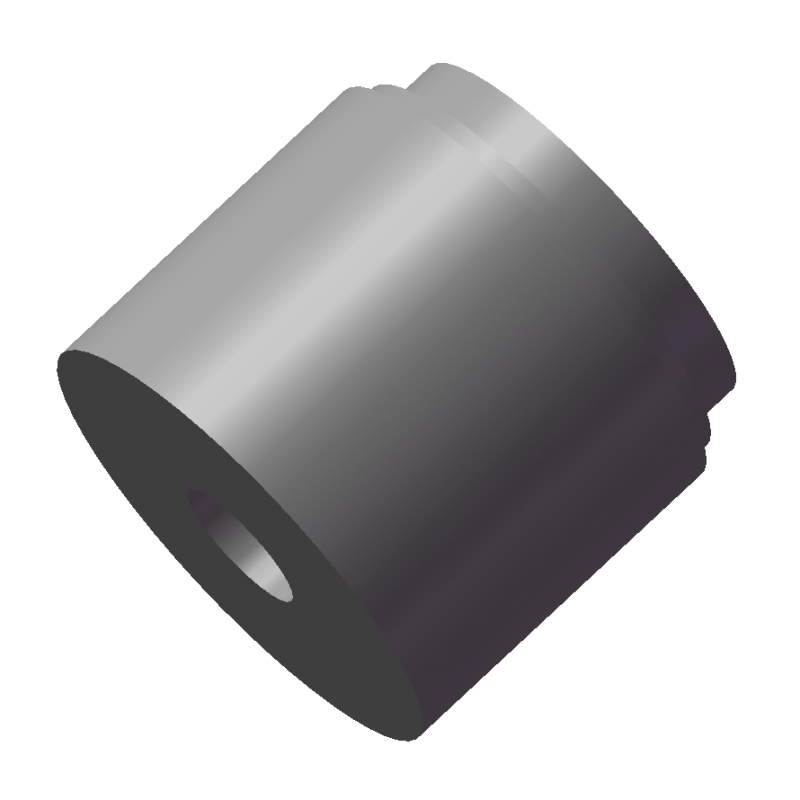

间隔衬套01型增加与安装表面之间的距离。


  • 可选配件
相关资源
