间隔衬套01型

制式 公制
拉手材质 尼龙+玻纤
颜色 本色
描述 间隔衬套01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
间隔衬套01型
  • 间隔衬套01型
  • 间隔衬套01型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

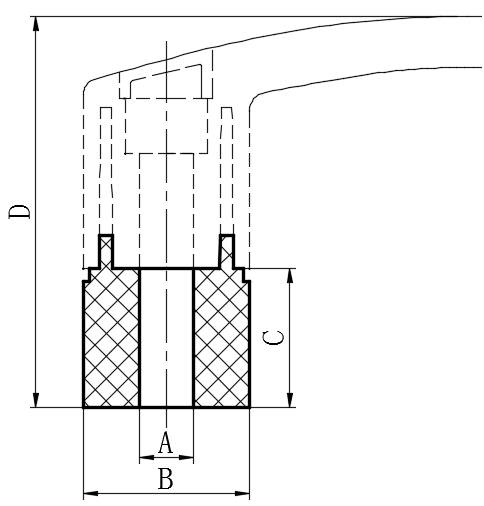

规格筛选
清除条件
SKU
A
(孔径)
B
C
D
L
(N)
M
(N)
N
(J)
O
(J)
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV213-02000021 6.5 22.5 18.0 53.0 1600.0 1500.0 8.0 3.0 在线咨询 10
金额为空
EV213-02000022 8.5 26.5 19.5 58.5-60-61.5 2200.0 1800.0 10.0 4.0 在线咨询 10
金额为空
EV213-02000023 9.0 29.0 20.5 64.5-70.5 2200.0 1500.0 12.0 5.0 在线咨询 10
金额为空
  • 基本信息
  • 技术信息
  • 附件信息

材料:

玻璃纤维加固聚酰胺基(PA)高科技聚合体,灰色,亚光饰面。


技术参数:

拉伸应力和冲击强度:L,M,N,O,是通过相关的测力设备,按照图中所示条件,并在正常环境温度下进行断裂试验获得。

特征及应用:

间隔衬套01型设计用于增加手柄与安装表面之间的距离。
