手轮和摇手

带旋转手柄的轮辐手轮

制式	公制
手轮材质	铝合金
安装方式	圆孔带键槽圆孔
手柄类型	旋转手柄
描述	带旋转手柄的轮辐手轮,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

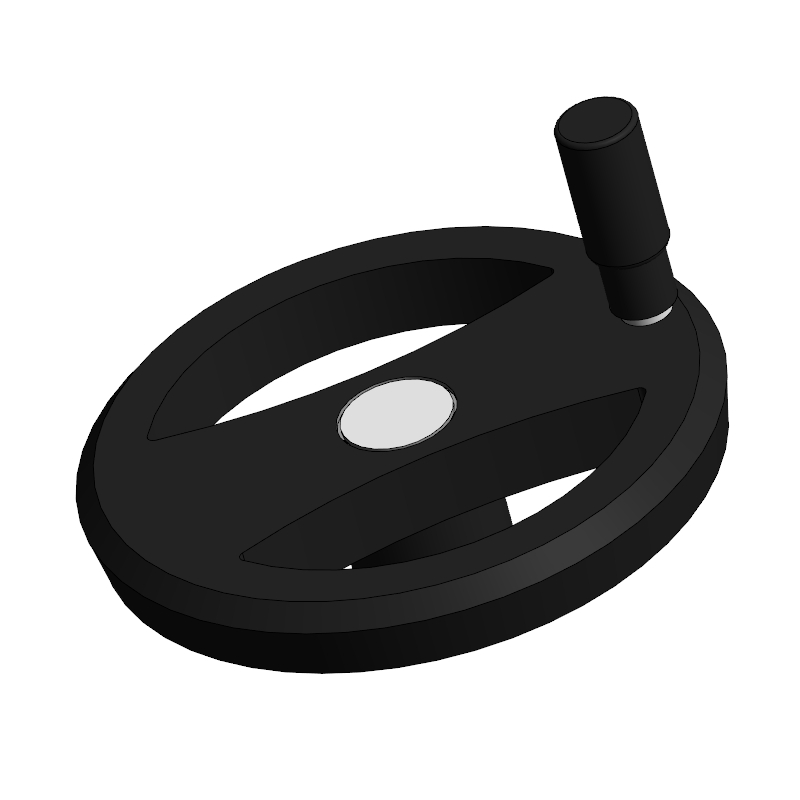

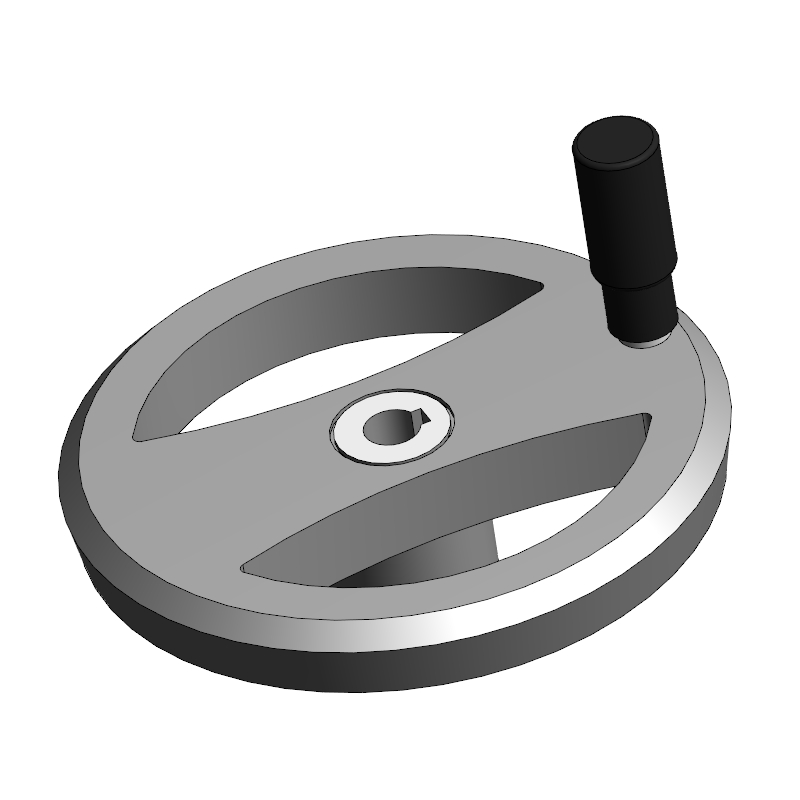

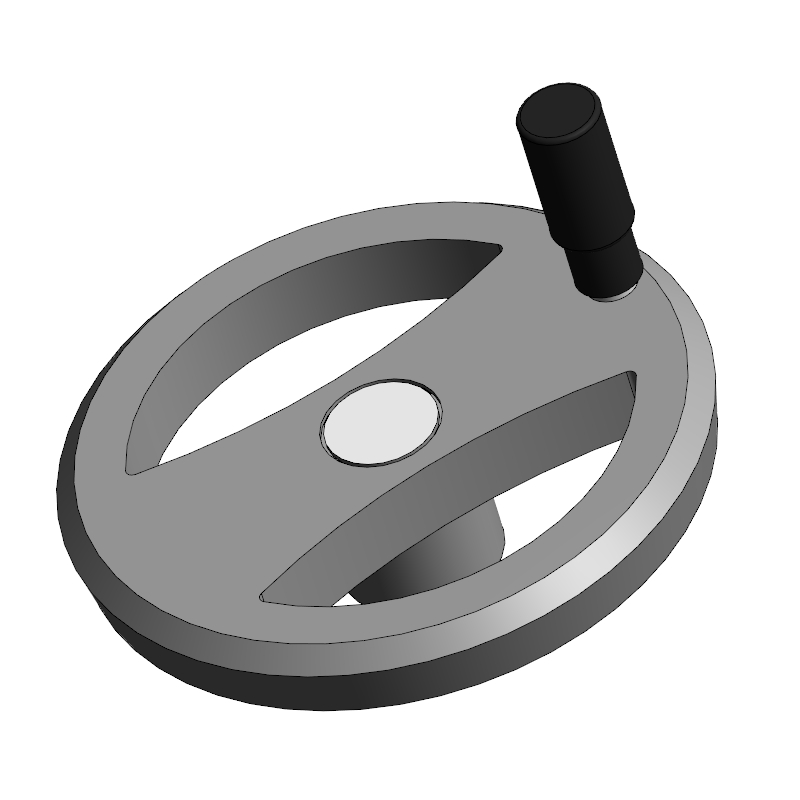

带旋转手柄的轮辐手轮

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

A(外径)

B(安装孔径)

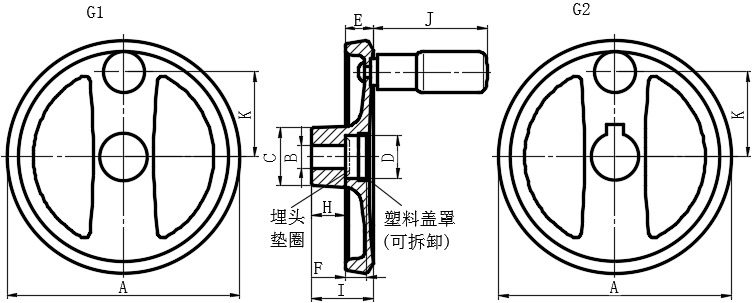

SKU	A (外径)	B-H7 (安装孔径)	C	D	E	F	H	I (≈)	J (≈)	K	L (手柄直径)	G类型	颜色	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV151-03010001	125.0	12.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010009	125.0	12.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010017	125.0	12.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010002	125.0	14.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010010	125.0	14.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010018	125.0	14.0	31.0	23.0	15.0	11.0	18.0	33.5	61.5	45.5	22.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010003	140.0	14.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010011	140.0	14.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010019	140.0	14.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010004	140.0	16.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010012	140.0	16.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010020	140.0	16.0	36.0	28.5	16.5	13.0	19.0	36.5	76.5	52.0	24.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010005	160.0	14.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010013	160.0	14.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010021	160.0	14.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010006	160.0	16.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010014	160.0	16.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010022	160.0	16.0	36.0	28.5	18.0	14.5	20.0	39.5	76.5	61.0	24.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010007	200.0	18.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010015	200.0	18.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010023	200.0	18.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G2	本体黑色	在线咨询	1	尚未登入
EV151-03010008	200.0	20.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G1	本体银色	在线咨询	1	尚未登入
EV151-03010016	200.0	20.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G2	本体银色	在线咨询	1	尚未登入
EV151-03010024	200.0	20.0	42.0	36.0	20.5	16.0	24.0	45.5	85.0	77.5	25.0	G2	本体黑色	在线咨询	1	尚未登入

基本信息
技术信息
附件信息

类型：
G1	不带键槽
G2	带键槽
压铸铝：
机加工轮毂
车削轮缘
喷塑涂层
轮缘与孔的同轴度<0.4
柱状旋转手柄：
塑料，高科技聚合体
黑色，亚光饰面

DIN 6885 P9 键槽 (参见页 P7)
十字孔 GN 110 (参见页 P8)
ISO-基本公差 (参见页 P1)

ISO-基本公差P1.pdf

十字孔P8.pdf

信息：
可拆卸塑料盖帽用于遮蔽固定元件，如：螺钉、埋头螺钉、垫圈以及轴端。

附件：
埋头垫圈需单独订购

可选配件

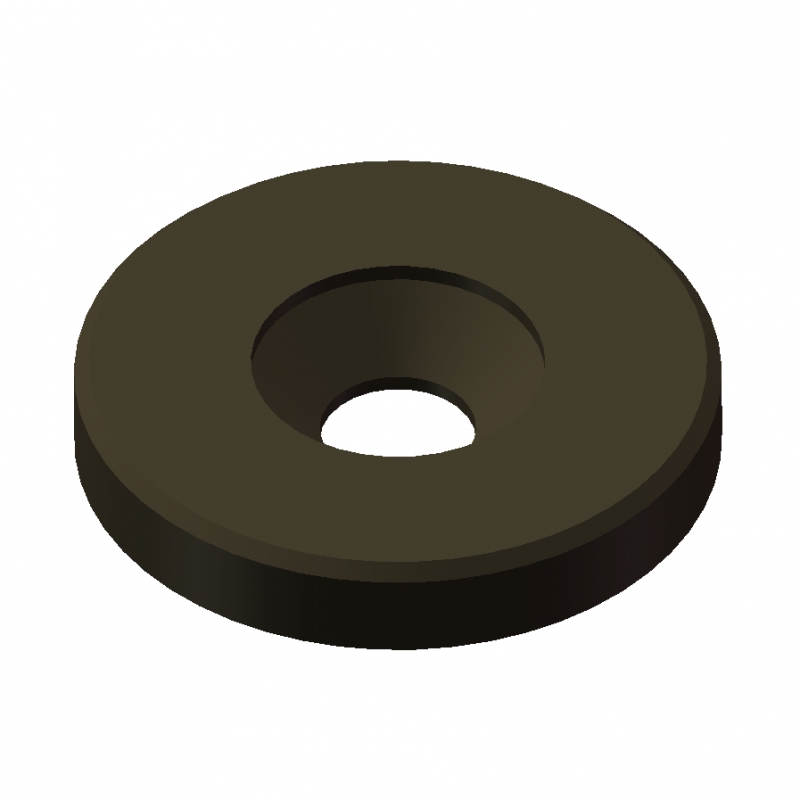

埋头垫圈
