电路板隔离柱
推入式隔离柱
收藏产品

锁定推入式隔离柱G13-G18(旧的)

制式 公制
类型 弹性锁
隔离柱材质 尼龙66(PA66)
隔离高度范围 30~40mm 20~30mm 10~20mm 0~10mm
上板孔径 3.18 4.0 3.0-3.2
下板孔径 3.18 4.0 4.75 4.8 3.0-3.2
颜色 尼龙本色
描述 锁定推入式隔离柱G13-G18,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

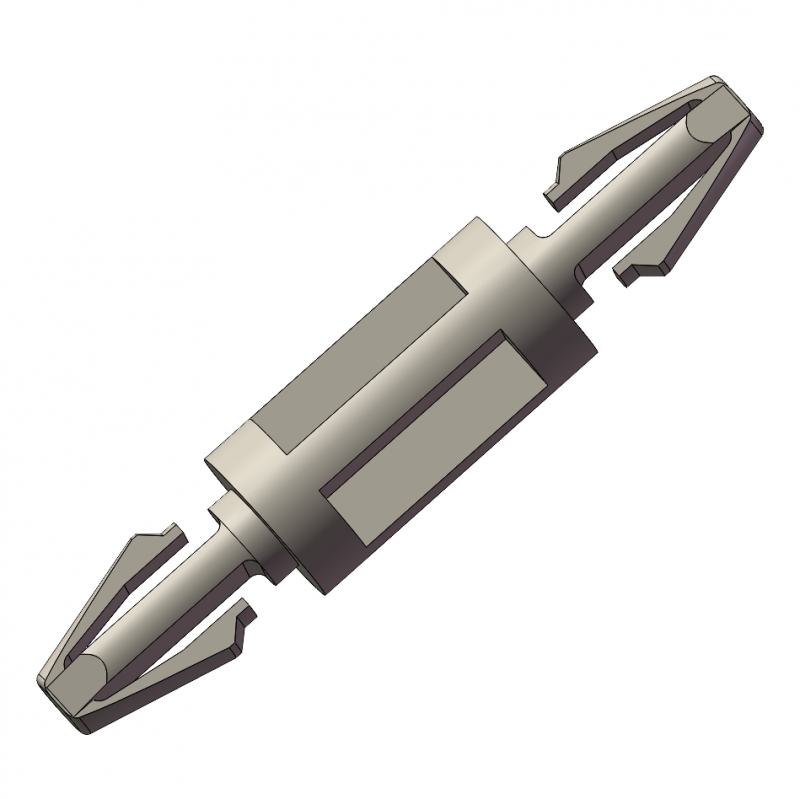

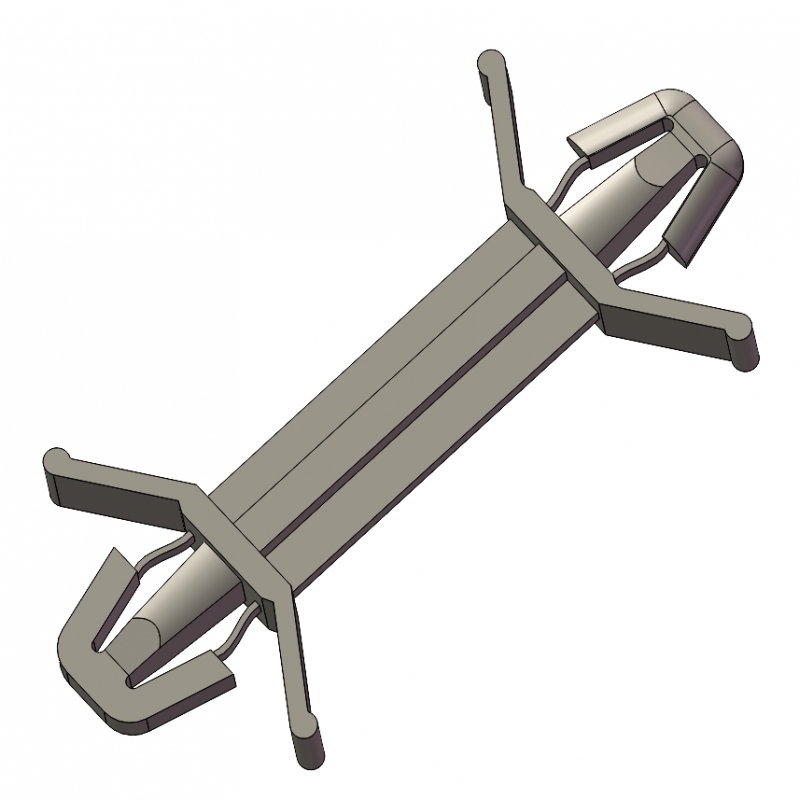

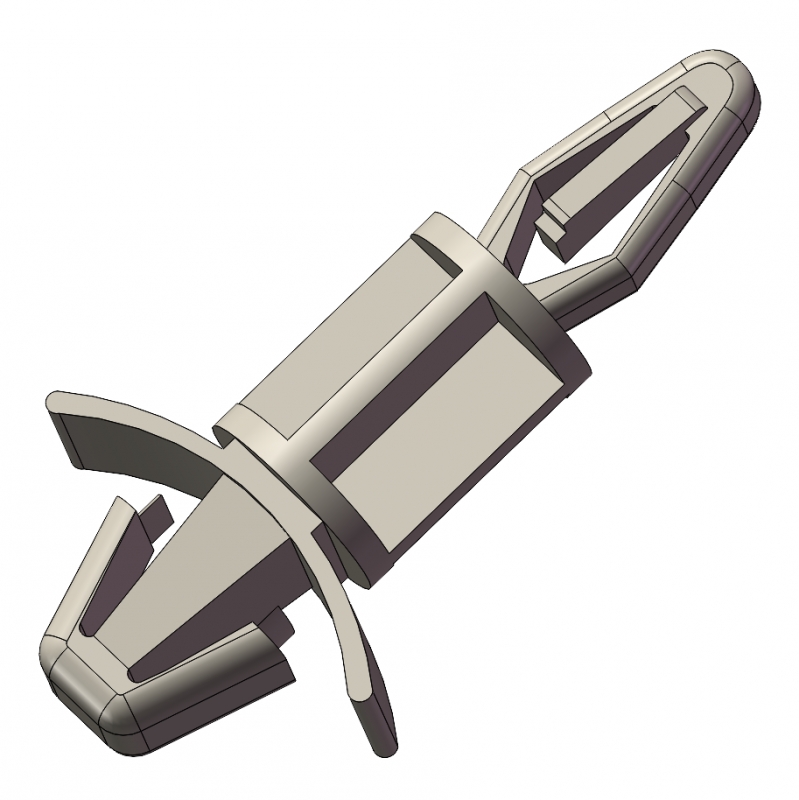

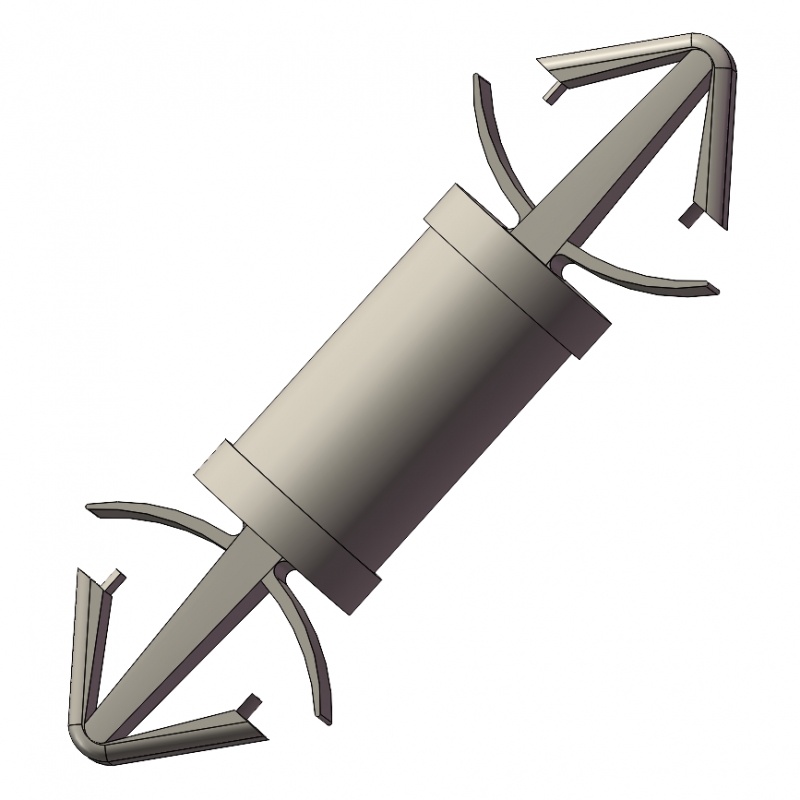

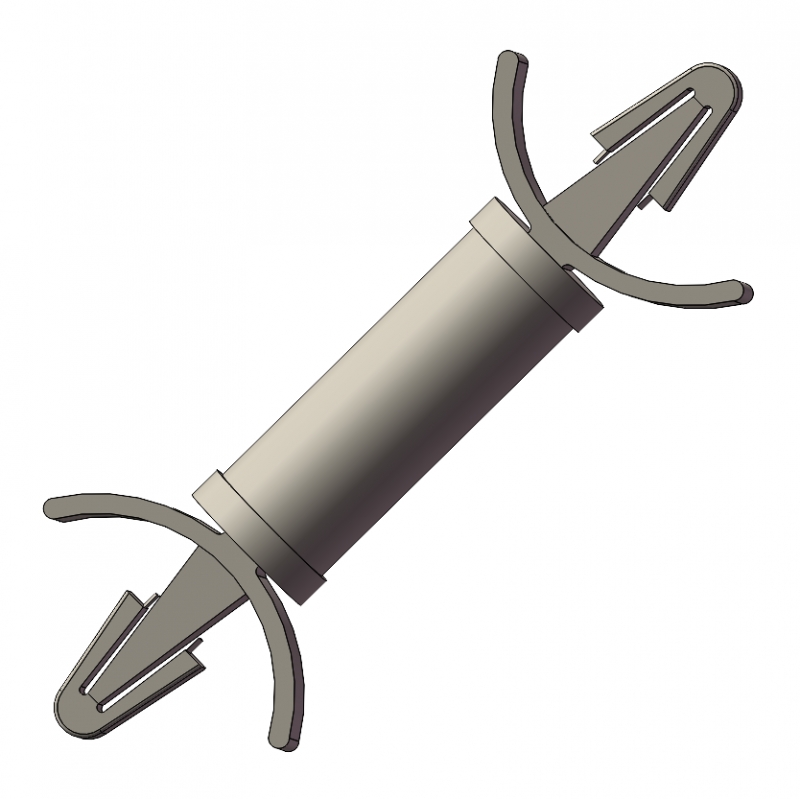

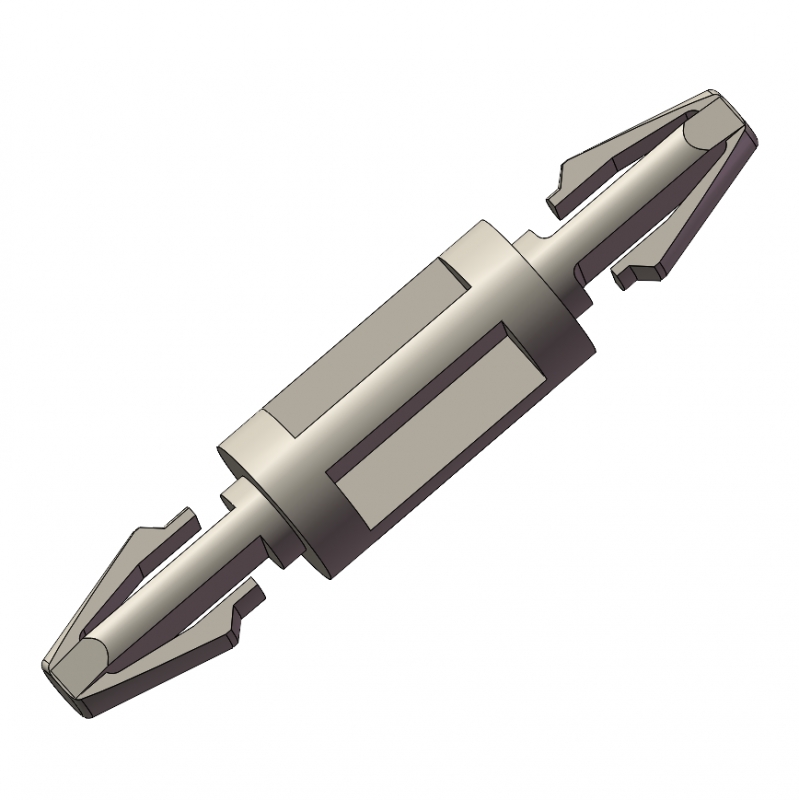

锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • 锁定推入式隔离柱G13-G18(旧的)
  • G13本色
  • G14本色
  • G15本色
  • G16本色
  • G17本色
  • G18本色
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

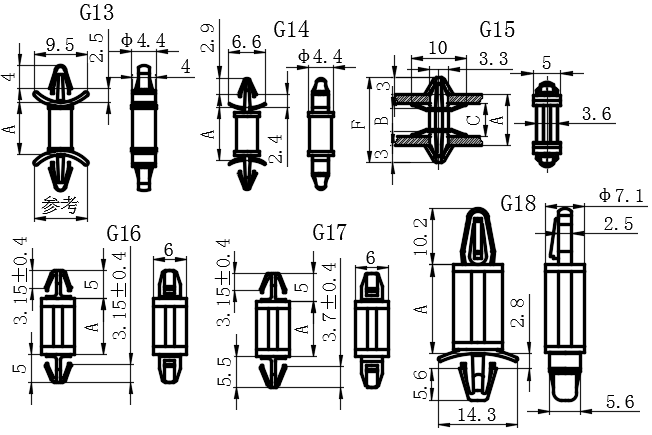

SKU
A
(隔离高度)
B
C
D1
(上板孔径)
D2
(下板孔径)
E1
(上板厚)
E2
(下板厚)
F
隔离高度范围
G类型
隔离柱材质
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV251-22120001 3.0 - - 4.0 4.0 1.6 1.6 - 0~10mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120012 3.0 - - 4.0 4.8 1.6 1.6 - 0~10mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120002 4.0 - - 4.0 4.0 1.6 1.6 - 0~10mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120013 4.0 - - 4.0 4.8 1.6 1.6 - 0~10mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060088 4.8 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 0~10mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060080 4.8 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 0~10mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040001 4.8 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040014 4.8 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120003 6.0 - - 4.0 4.0 1.6 1.6 - 0~10mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120014 6.0 - - 4.0 4.8 1.6 1.6 - 0~10mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060089 6.4 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 0~10mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060081 6.4 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 0~10mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040002 6.4 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040015 6.4 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060090 7.9 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 0~10mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060082 7.9 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 0~10mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040003 7.9 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040016 7.9 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120004 8.0 - - 4.0 4.0 1.6 1.6 - 0~10mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120015 8.0 - - 4.0 4.8 1.6 1.6 - 0~10mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22230001 9.2 4.2 6.0 4.0 4.0 1.6 1.6 15.2 0~10mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060091 9.5 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 0~10mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060083 9.5 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 0~10mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040004 9.5 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040017 9.5 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120005 10.0 - - 4.0 4.0 1.6 1.6 - 0~10mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120016 10.0 - - 4.0 4.8 1.6 1.6 - 0~10mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22000106 10.0 - - 4.0 4.75 1.57 0.79-1.98 - 0~10mm G18 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060092 11.1 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 10~20mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060084 11.1 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 10~20mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040005 11.1 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040018 11.1 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22230003 11.2 6.2 8.0 4.0 4.0 1.6 1.6 17.2 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120006 12.0 - - 4.0 4.0 1.6 1.6 - 10~20mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120017 12.0 - - 4.0 4.8 1.6 1.6 - 10~20mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060093 12.7 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 10~20mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060085 12.7 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 10~20mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040006 12.7 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040019 12.7 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22230004 13.2 8.2 10.0 4.0 4.0 1.6 1.6 19.2 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120007 14.0 - - 4.0 4.0 1.6 1.6 - 10~20mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120018 14.0 - - 4.0 4.8 1.6 1.6 - 10~20mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060094 14.3 - - 3.0-3.2 3.0-3.2 1.2-2.0 1.2-2.0 - 10~20mm G14 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060086 14.3 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 10~20mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22230005 15.2 10.2 12.0 4.0 4.0 1.6 1.6 21.2 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060087 15.9 - - 3.18 3.18 0.79-1.98 0.79-1.98 - 10~20mm G13 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040007 15.9 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040020 15.9 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120008 16.0 - - 4.0 4.0 1.6 1.6 - 10~20mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120019 16.0 - - 4.0 4.8 1.6 1.6 - 10~20mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22230002 16.2 11.2 13.0 4.0 4.0 1.6 1.6 22.2 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120009 18.0 - - 4.0 4.0 1.6 1.6 - 10~20mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120020 18.0 - - 4.0 4.8 1.6 1.6 - 10~20mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040008 19.1 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040021 19.1 - - 4.0 4.75 1.57 0.79-1.98 - 10~20mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22230007 19.2 14.2 16.0 4.0 4.0 1.6 1.6 25.2 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22230008 20.0 15.0 16.8 4.0 4.0 1.6 1.6 26.0 10~20mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22230009 21.2 16.2 18.0 4.0 4.0 1.6 1.6 27.2 20~30mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040009 22.2 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040022 22.2 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22230010 23.2 18.2 20.0 4.0 4.0 1.6 1.6 29.2 20~30mm G15 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120010 25.0 - - 4.0 4.0 1.6 1.6 - 20~30mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120021 25.0 - - 4.0 4.8 1.6 1.6 - 20~30mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040010 25.4 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040023 25.4 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040011 28.6 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040024 28.6 - - 4.0 4.75 1.57 0.79-1.98 - 20~30mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22120011 30.0 - - 4.0 4.0 1.6 1.6 - 20~30mm G16 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22120022 30.0 - - 4.0 4.8 1.6 1.6 - 20~30mm G17 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040012 31.7 - - 4.0 4.75 1.57 0.79-1.98 - 30~40mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040025 31.7 - - 4.0 4.75 1.57 0.79-1.98 - 30~40mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040013 34.9 - - 4.0 4.75 1.57 0.79-1.98 - 30~40mm G18 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040026 34.9 - - 4.0 4.75 1.57 0.79-1.98 - 30~40mm G18 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
  • 基本信息

G13/G16/G17/G18：上板孔径D1±0.08，下板孔径D2±0.08；

其余型号无公差。
