锁定推入式隔离柱G7-G12

制式 公制
类型 弹性锁
隔离柱材质 尼龙66(PA66)
隔离高度范围 30~40mm 20~30mm 10~20mm 0~10mm
上板孔径 3.5 4.0 4.75 6.3
下板孔径 3.5 4.0 4.75 6.3
颜色 尼龙本色
描述 锁定推入式隔离柱G7-G12,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

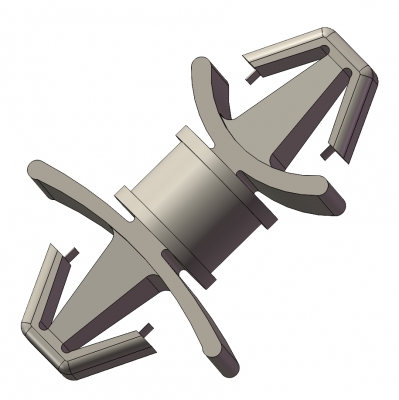

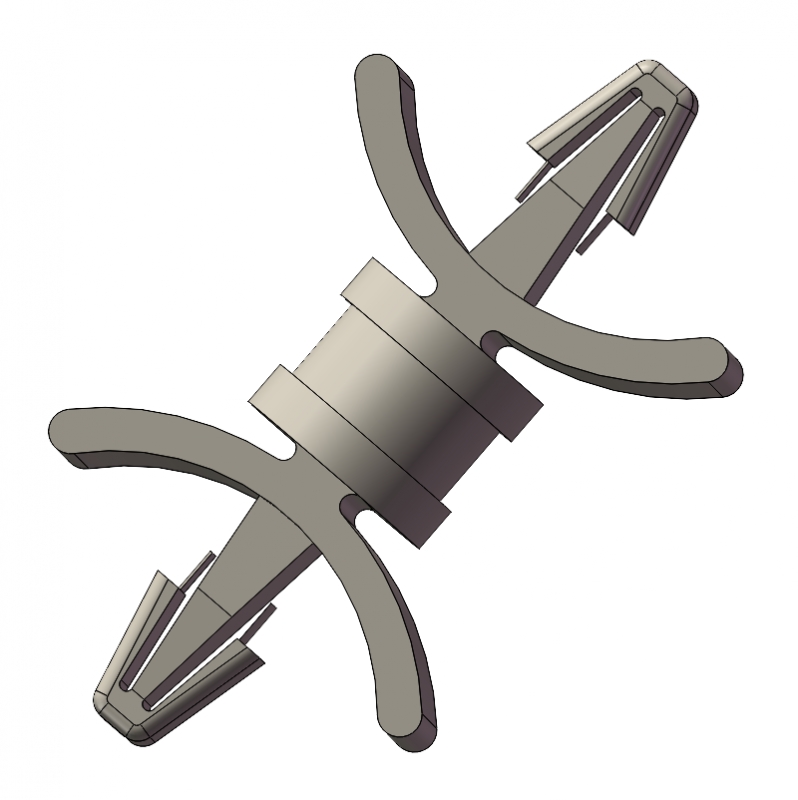

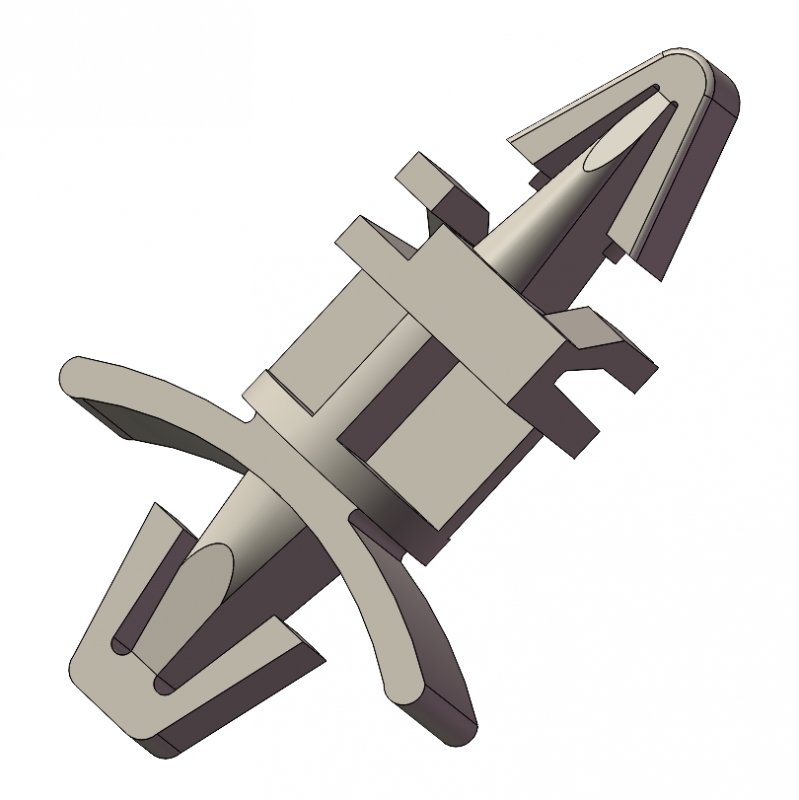

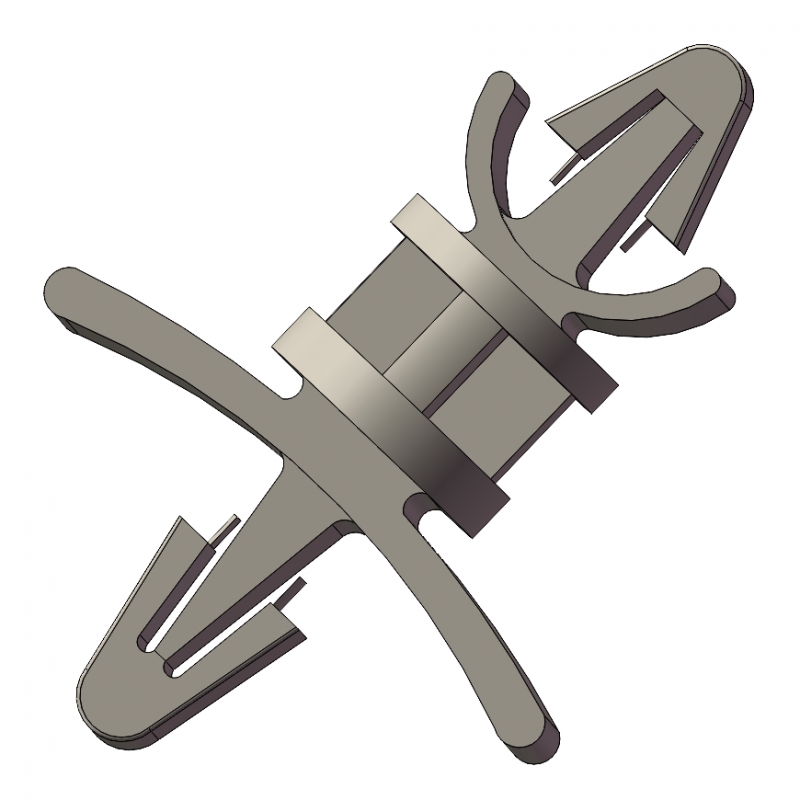

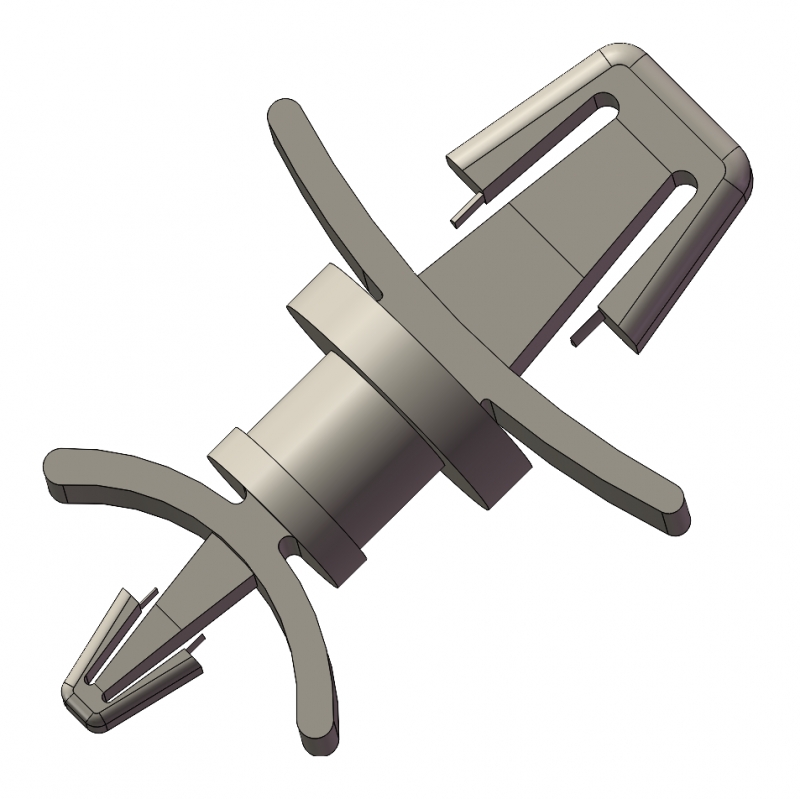

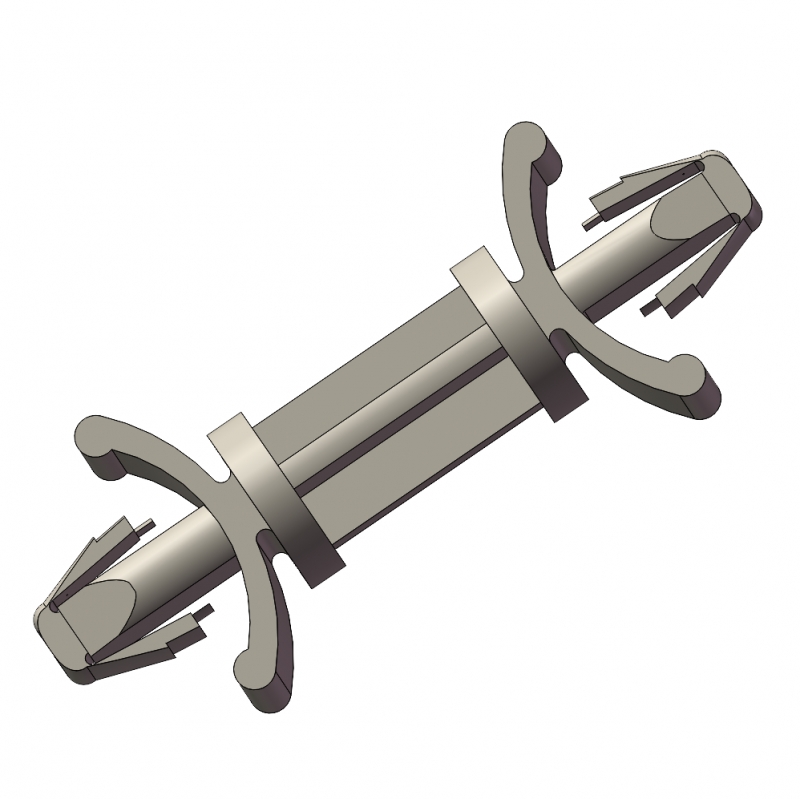

锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • 锁定推入式隔离柱G7-G12
  • G7本色
  • G8本色
  • G9本色
  • G10本色
  • G11本色
  • G12本色
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

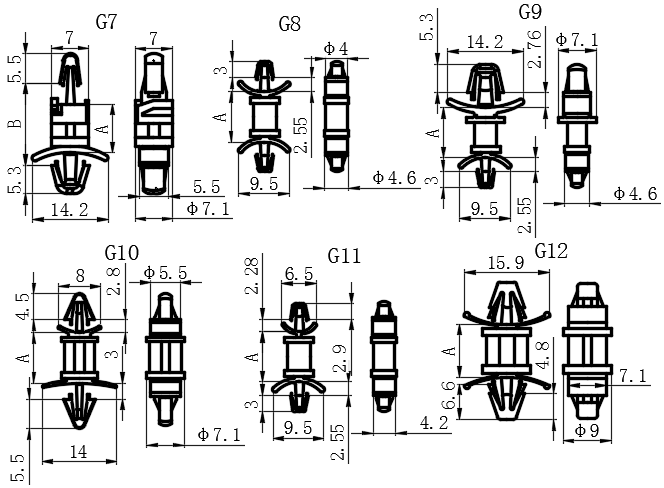

SKU
A
(隔离高度)
B
D1
(上板孔径)
D2
(下板孔径)
E1
(上板厚)
E2
(下板厚)
隔离高度范围
G类型
隔离柱材质
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV251-22060047 4.8 - 3.5 3.5 0.8-2.0 0.8-2.0 0~10mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060055 4.8 - 4.75 3.5 0.8-2.0 0.8-2.0 0~10mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060063 4.8 - 4.0 4.0 1.6 1.6 0~10mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060072 4.8 - 3.5 3.5 0.8-1.6 0.8-2.0 0~10mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22070001 5.5 10.8 4.0 4.75 1.3-2.0 0.8-2.0 0~10mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22070002 6.1 11.4 4.0 4.75 1.3-2.0 0.8-2.0 0~10mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060048 6.4 - 3.5 3.5 0.8-2.0 0.8-2.0 0~10mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060056 6.4 - 4.75 3.5 0.8-2.0 0.8-2.0 0~10mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060064 6.4 - 4.0 4.0 1.6 1.6 0~10mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060073 6.4 - 3.5 3.5 0.8-1.6 0.8-2.0 0~10mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060049 7.9 - 3.5 3.5 0.8-2.0 0.8-2.0 0~10mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060057 7.9 - 4.75 3.5 0.8-2.0 0.8-2.0 0~10mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060065 7.9 - 4.0 4.0 1.6 1.6 0~10mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060074 7.9 - 3.5 3.5 0.8-1.6 0.8-2.0 0~10mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22070003 9.1 14.4 4.0 4.75 1.3-2.0 0.8-2.0 0~10mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060050 9.5 - 3.5 3.5 0.8-2.0 0.8-2.0 0~10mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060058 9.5 - 4.75 3.5 0.8-2.0 0.8-2.0 0~10mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060066 9.5 - 4.0 4.0 1.6 1.6 0~10mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060075 9.5 - 3.5 3.5 0.8-1.6 0.8-2.0 0~10mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22110001 10.0 - 6.3 6.3 0.8-2.2 0.8-2.2 0~10mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060051 11.1 - 3.5 3.5 0.8-2.0 0.8-2.0 10~20mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060059 11.1 - 4.75 3.5 0.8-2.0 0.8-2.0 10~20mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060067 11.1 - 4.0 4.0 1.6 1.6 10~20mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060076 11.1 - 3.5 3.5 0.8-1.6 0.8-2.0 10~20mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22070004 12.4 17.7 4.0 4.75 1.3-2.0 0.8-2.0 10~20mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060052 12.7 - 3.5 3.5 0.8-2.0 0.8-2.0 10~20mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060060 12.7 - 4.75 3.5 0.8-2.0 0.8-2.0 10~20mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060068 12.7 - 4.0 4.0 1.6 1.6 10~20mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060077 12.7 - 3.5 3.5 0.8-1.6 0.8-2.0 10~20mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060053 14.3 - 3.5 3.5 0.8-2.0 0.8-2.0 10~20mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060061 14.3 - 4.75 3.5 0.8-2.0 0.8-2.0 10~20mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060069 14.3 - 4.0 4.0 1.6 1.6 10~20mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060078 14.3 - 3.5 3.5 0.8-1.6 0.8-2.0 10~20mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060054 15.9 - 3.5 3.5 0.8-2.0 0.8-2.0 10~20mm G8 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22060062 15.9 - 4.75 3.5 0.8-2.0 0.8-2.0 10~20mm G9 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060070 15.9 - 4.0 4.0 1.6 1.6 10~20mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060079 15.9 - 3.5 3.5 0.8-1.6 0.8-2.0 10~20mm G11 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22070005 18.8 24.1 4.0 4.75 1.3-2.0 0.8-2.0 10~20mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22060071 19.1 - 4.0 4.0 1.6 1.6 10~20mm G10 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22110002 20.0 - 6.3 6.3 0.8-2.2 0.8-2.2 10~20mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22070006 21.9 27.2 4.0 4.75 1.3-2.0 0.8-2.0 20~30mm G7 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22110003 25.0 - 6.3 6.3 0.8-2.2 0.8-2.2 20~30mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22110004 30.0 - 6.3 6.3 0.8-2.2 0.8-2.2 20~30mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22110005 35.0 - 6.3 6.3 0.8-2.2 0.8-2.2 30~40mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22000105 35.0 - 6.3 6.3 0.8-2.2 0.8-2.2 30~40mm G12 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
  • 基本信息

G7/G8/G9/G10/G11：上板孔径D1±0.08，下板孔径D2±0.08；

其余型号无公差。
