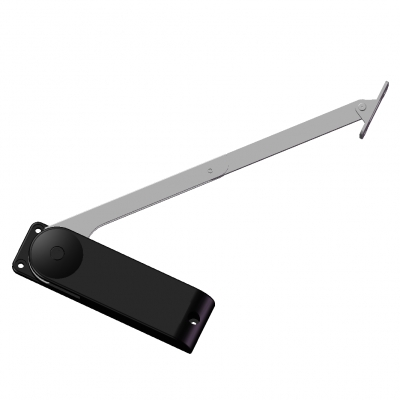

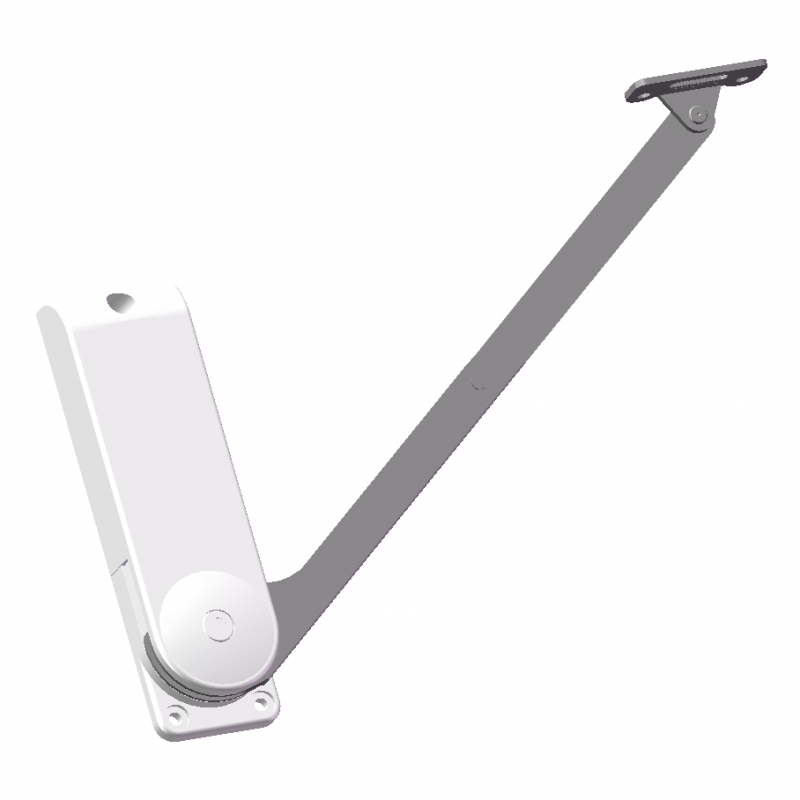

顶开门用阻尼支撑02型

制式	公制

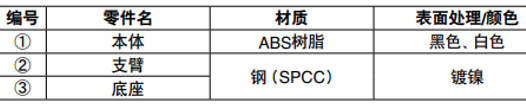

材质	ABS树脂
使用位置	左用右用
最大开启角度	70°
扭矩/力矩N·m/1根	1.96-6.68
描述	顶开门用阻尼支撑02型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

顶开门用阻尼支撑02型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

B(盖板的最大力矩N·m/2根)

24.5-29.4

SKU	A	B (盖板的最大力矩N·m/2根)	C (盖板的最大力矩kgf·cm/2根)	(主材质)	颜色	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV114-12000016	左用	24.5-29.4	250-300	ABS树脂/钢	黑色	在线咨询	1	尚未登入
EV114-12000017	左用	24.5-29.4	250-300	ABS树脂/钢	白色	在线咨询	1	尚未登入
EV114-12000018	右用	24.5-29.4	250-300	ABS树脂/钢	黑色	在线咨询	0	金额为空
EV114-12000019	右用	24.5-29.4	250-300	ABS树脂/钢	白色	在线咨询	1	尚未登入

基本信息
附件信息

采用LAPCON机构的顶盖式重型门用阻尼支撑。
装有可将门保持在最大开启状态的扣力。

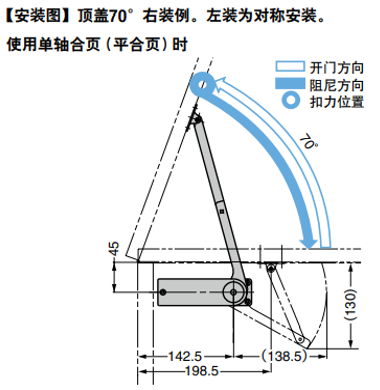

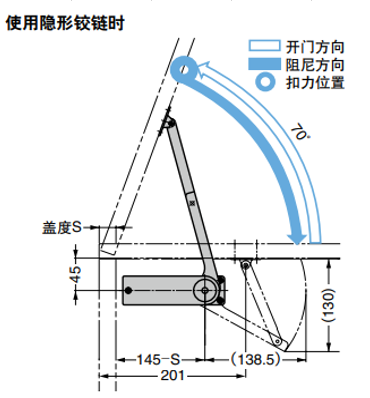

枢轴合页使用单轴合页（平合页）或隐形铰链为宜。
另备有在铝框架上安装时使用的AS套件参见"铝框架安装用套件11" 。

铝框架安装用套件11.pdf

【规格】
使用温度：0℃～40℃
【注意】
务必参见"力矩承重的计算方法及使用时的注意事项2"

1扇门需要左用、右用各1根。
开门时，请勿将门上推超过开启角度70°。另外，请勿用过大的力进行开闭。

【配件】

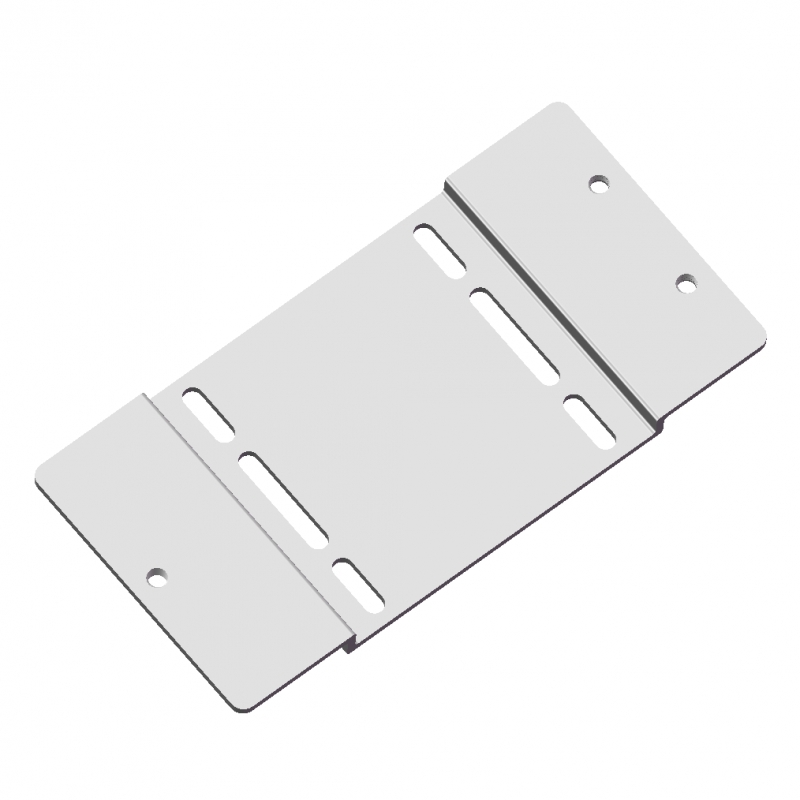

安装底座
十字槽扁头自攻螺钉3.5×15

力矩承重的计算方法及使用时的注意事项2.pdf

可选配件

顶开门用阻尼支撑02型支座
