左右两用阻尼铰链

制式 公制
安装位置 右侧安装 左侧安装
安装类型 通孔
最大开启角度 115°
公称扭矩力N·m/1个 1~5
安装孔距范围 0~20mm
铰链材料 组合材料
描述 左右两用阻尼铰链,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
左右两用阻尼铰链
  • 左右两用阻尼铰链
  • 左右两用阻尼铰链

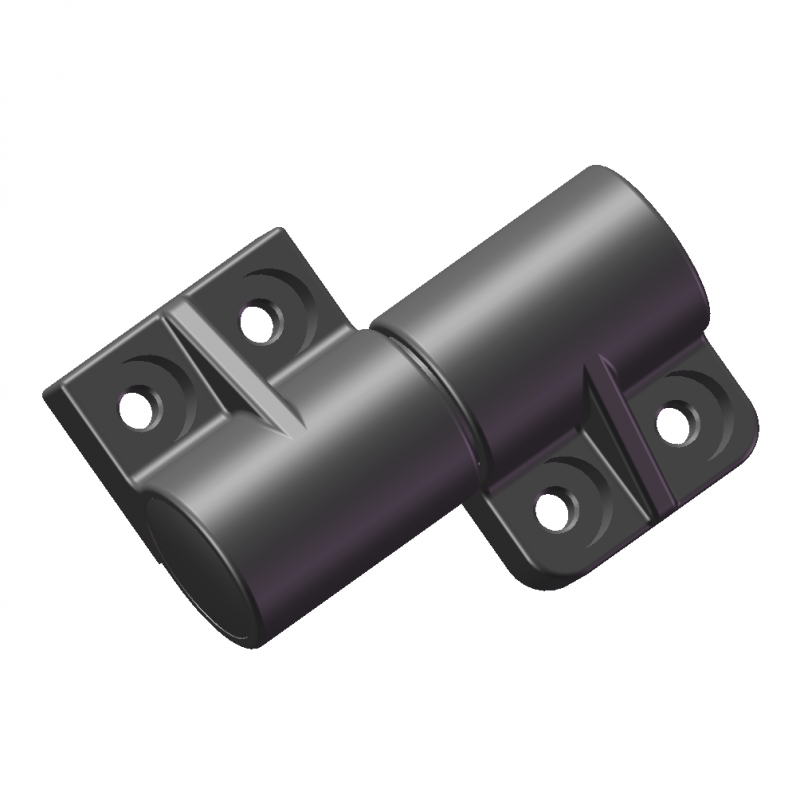

  • 左右两用阻尼铰链右用

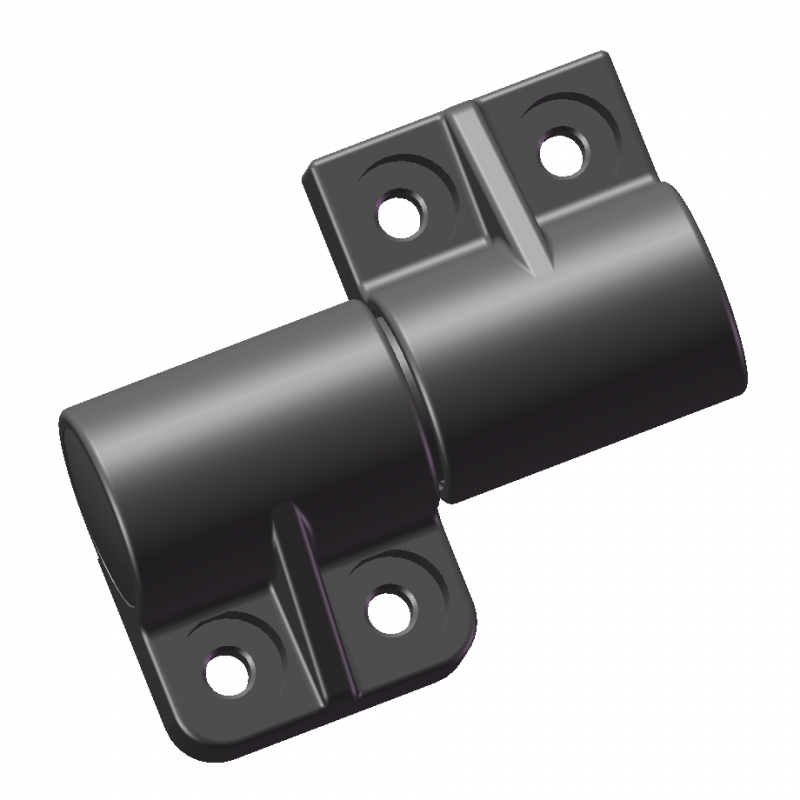

  • 左右两用阻尼铰链左用
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(扭矩N·m/1个)
SKU
A
(扭矩N·m/1个)
B
(扭矩kgf·cm/1个)
C
(内置阻尼器底部颜色)
公称扭矩力范围N·m/1个
安装孔距范围
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-12280001 1.5-2.5 15.3-25.5 蓝色 1~5 0~20mm 在线咨询 1
尚未登入
EV191-12280002 2.5-3.5 25.5-35.7 红色 1~5 0~20mm 在线咨询 1
尚未登入

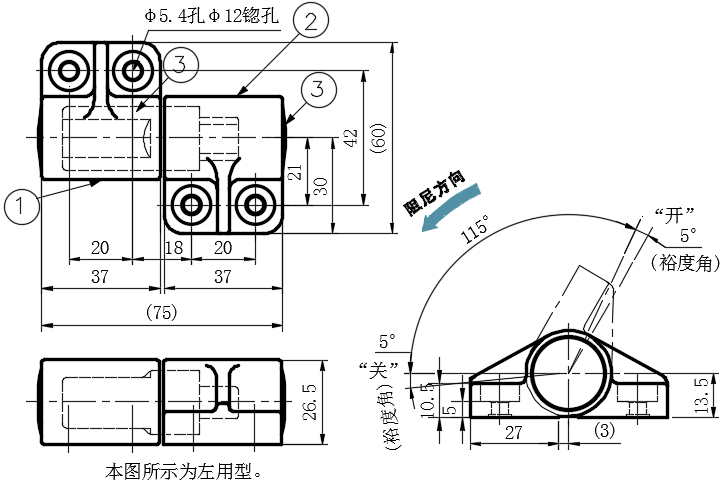

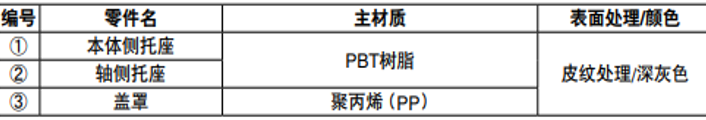

  • 基本信息
  • 附件信息
  • 附件信息

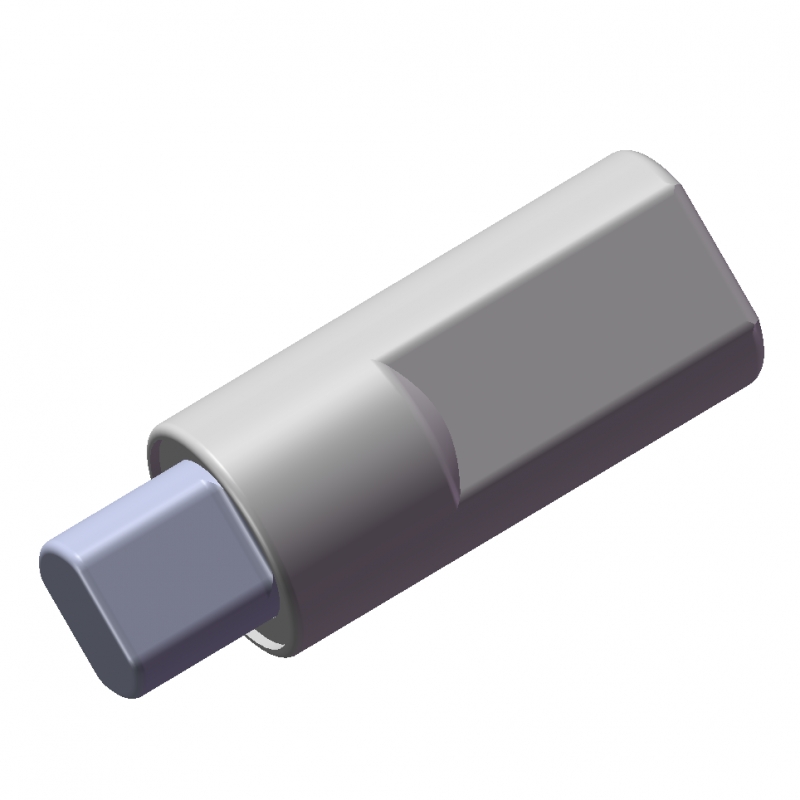

可装入微型阻尼器01型 LAPCON阻尼铰链的阻尼铰链。
开启方向转动顺畅。

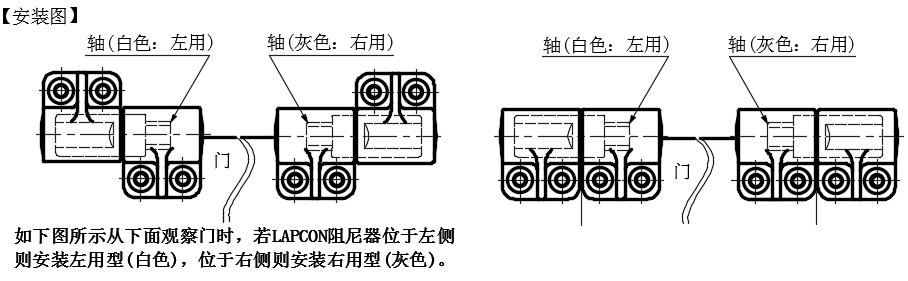

帽盖可取下,因此左右两侧均可使用。
左用…逆时针旋转轴时阻尼器发挥效用的类型。
右用…顺时针旋转轴时阻尼器发挥效用的类型。
另备有在铝框架上安装时使用的AS套件参见"铝框架安装用套件9"


铝框架安装用套件9.pdf



【用   途】
需具备闭止特性以避免冲击的各种箱体的上盖、上罩等。
【注 意】
务必参见“力矩承重的计算方法及使用时的注意事项”
扭矩范围为1扇门使用1个铰链时的值。
请在门的开、关位置(旋转角度0°~115°以内)设置撑杆等止动器,以确保旋转时不会超出规定的旋转范围。
使用多个铰链时,安装时要确保各铰链的轴心之间无偏差。
铰链按套(左用和右用)销售。


力矩承重的计算方法及使用时的注意事项.pdf
