压铸锌U形手柄转舌式门锁01型

制式 公制
进入限制 工具
锁头形式 一字头凹槽 双位锁芯 三角形锁芯 方形锁芯
旋转方向 逆时针 顺时针
锁材质 锌合金
表面处理 纹理饰面
描述 压铸锌U形手柄转舌式门锁01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
压铸锌U形手柄转舌式门锁01型
  • 压铸锌U形手柄转舌式门锁01型
  • 压铸锌U形手柄转舌式门锁01型
  • 压铸锌U形手柄转舌式门锁01型
  • 压铸锌U形手柄转舌式门锁01型

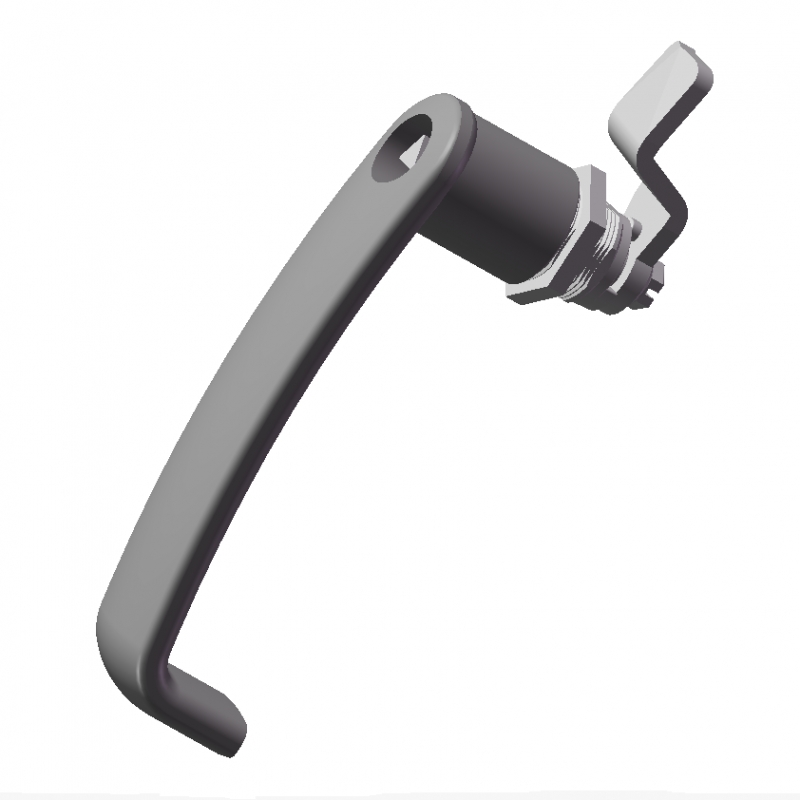

  • 压铸锌U形手柄转舌式门锁01型G1银色

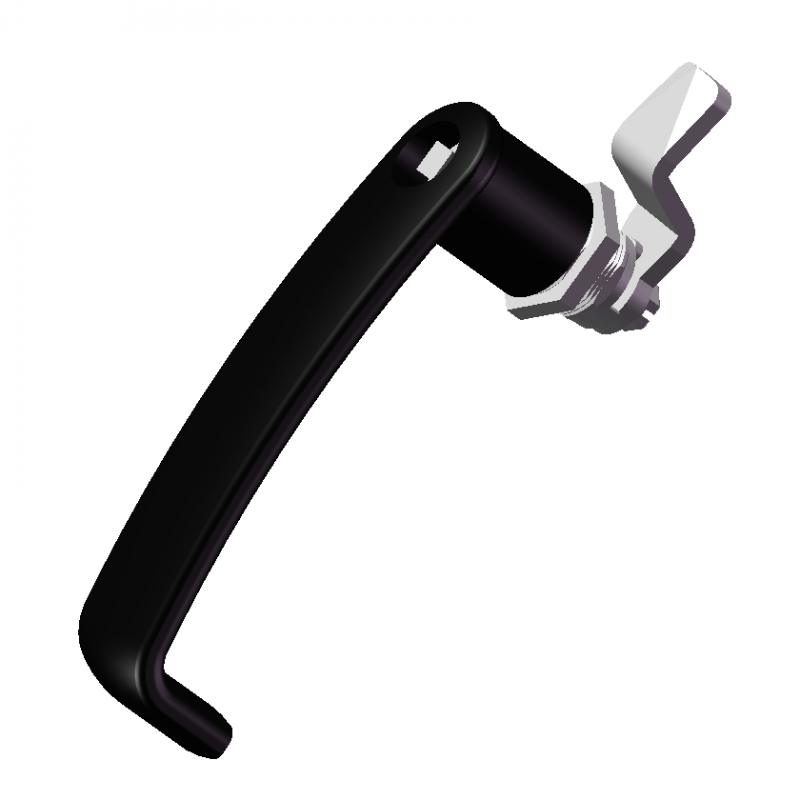

  • 压铸锌U形手柄转舌式门锁01型G2G3黑色

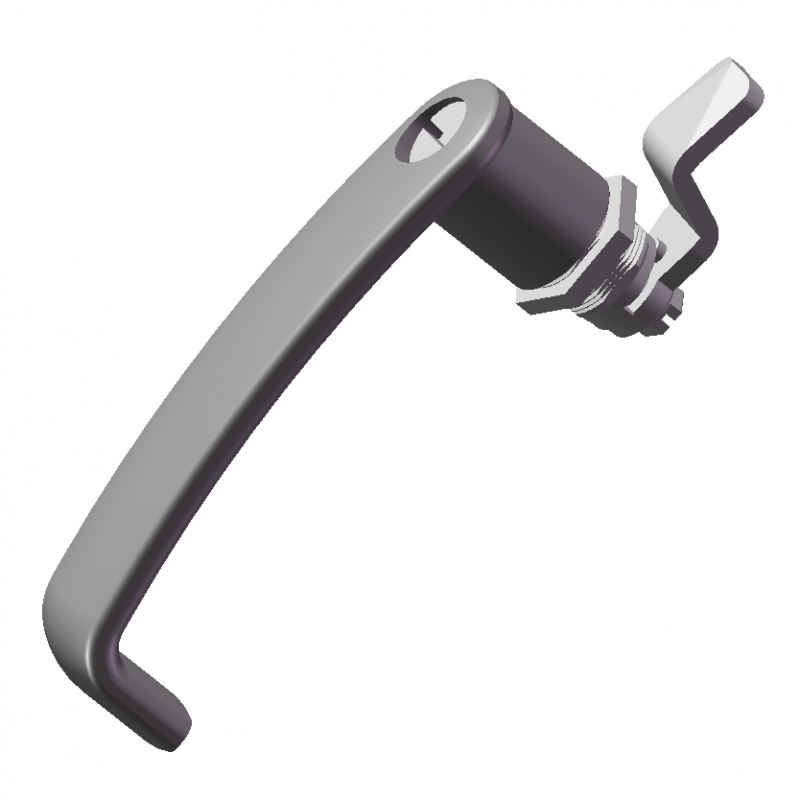

  • 压铸锌U形手柄转舌式门锁01型G4银色

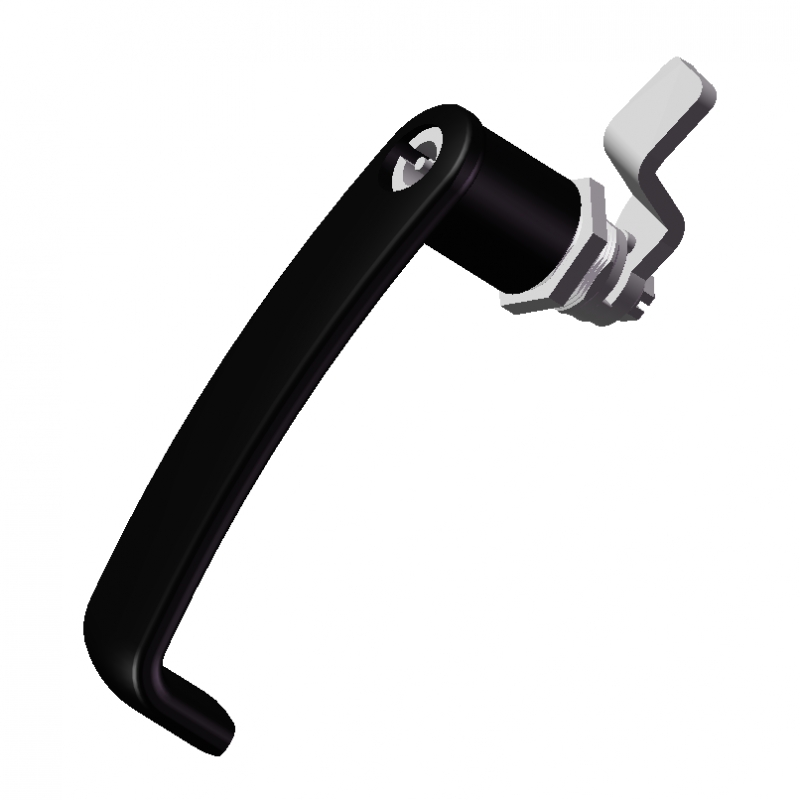

  • 压铸锌U形手柄转舌式门锁01型G5黑色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(闩距)
表面处理
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-03002089 4.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002090 4.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002131 4.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002132 4.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002175 4.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002176 4.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002219 4.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002220 4.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002263 4.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002264 4.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002093 6.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002094 6.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002135 6.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002136 6.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002179 6.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002180 6.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002223 6.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002224 6.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002267 6.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002268 6.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002095 8.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002096 8.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002137 8.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002138 8.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002181 8.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002182 8.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002225 8.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002226 8.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002269 8.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002270 8.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002053 10.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002054 10.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002097 10.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002098 10.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002139 10.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002140 10.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002183 10.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002184 10.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002227 10.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002228 10.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002055 13.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002056 13.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002099 13.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002100 13.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002141 13.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002142 13.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002185 13.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002186 13.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002229 13.0 银色纹理饰面 G5 在线咨询 1
金额为空
EV195-03002230 13.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002057 14.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002058 14.0 黑色纹理饰面 G1 在线咨询 1
金额为空
EV195-03002101 14.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002102 14.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002143 14.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002144 14.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002187 14.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002188 14.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002231 14.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002232 14.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002059 16.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002060 16.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002103 16.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002104 16.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002145 16.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002146 16.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002189 16.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002190 16.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002233 16.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002234 16.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002061 18.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002062 18.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002105 18.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002106 18.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002147 18.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002148 18.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002191 18.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002192 18.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002235 18.0 银色纹理饰面 G5 在线咨询 1
金额为空
EV195-03002236 18.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002063 20.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002064 20.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002107 20.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002108 20.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002149 20.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002150 20.0 黑色纹理饰面 G3 在线咨询 1
金额为空
EV195-03002193 20.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002194 20.0 黑色纹理饰面 G4 在线咨询 1
金额为空
EV195-03002237 20.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002238 20.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002065 22.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002066 22.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002109 22.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002110 22.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002151 22.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002152 22.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002195 22.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002196 22.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002239 22.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002240 22.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002067 24.0 银色纹理饰面 G1 在线咨询 1
金额为空
EV195-03002068 24.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002111 24.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002112 24.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002153 24.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002154 24.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002197 24.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002198 24.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002241 24.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002242 24.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002069 26.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002070 26.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002113 26.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002114 26.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002155 26.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002156 26.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002199 26.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002200 26.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002243 26.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002244 26.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002071 28.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002072 28.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002115 28.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002116 28.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002157 28.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002158 28.0 黑色纹理饰面 G3 在线咨询 1
金额为空
EV195-03002201 28.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002202 28.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002245 28.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002246 28.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002073 30.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002074 30.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002117 30.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002118 30.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002159 30.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002160 30.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002203 30.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002204 30.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002247 30.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002248 30.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002075 32.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002076 32.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002161 32.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002162 32.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002205 32.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002206 32.0 黑色纹理饰面 G4 在线咨询 1
金额为空
EV195-03002249 32.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002250 32.0 黑色纹理饰面 G5 在线咨询 1
金额为空
EV195-03002077 34.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002078 34.0 黑色纹理饰面 G1 在线咨询 1
金额为空
EV195-03002119 34.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002120 34.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002163 34.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002164 34.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002207 34.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002208 34.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002251 34.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002252 34.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002079 36.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002080 36.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002121 36.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002122 36.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002165 36.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002166 36.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002209 36.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002210 36.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002253 36.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002254 36.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002081 38.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002082 38.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002123 38.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002124 38.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002167 38.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002168 38.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002211 38.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002212 38.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002255 38.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002256 38.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002083 40.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002084 40.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002125 40.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002126 40.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002169 40.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002170 40.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002213 40.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002214 40.0 黑色纹理饰面 G4 在线咨询 1
金额为空
EV195-03002257 40.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002258 40.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002085 42.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002086 42.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002127 42.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002128 42.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002171 42.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002172 42.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002215 42.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002216 42.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002259 42.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002260 42.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002087 45.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002088 45.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002129 45.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002130 45.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002173 45.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002174 45.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002217 45.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002218 45.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002261 45.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002262 45.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002091 50.0 银色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002092 50.0 黑色纹理饰面 G1 在线咨询 1
尚未登入
EV195-03002133 50.0 银色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002134 50.0 黑色纹理饰面 G2 在线咨询 1
尚未登入
EV195-03002177 50.0 银色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002178 50.0 黑色纹理饰面 G3 在线咨询 1
尚未登入
EV195-03002221 50.0 银色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002222 50.0 黑色纹理饰面 G4 在线咨询 1
尚未登入
EV195-03002265 50.0 银色纹理饰面 G5 在线咨询 1
尚未登入
EV195-03002266 50.0 黑色纹理饰面 G5 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
  • 附件信息
类型:
G1: 操作三角锁芯(DK 7)
G2: 方形锁芯 A/F7操作
G3: 方形锁芯 A/F8操作
G4:一字槽操作
G5: 双位锁芯操作
U型手柄:
压铸锌
喷塑涂层
黑色,RAL 9005, 纹理饰面
银色,RAL 9006, 纹理饰面
其他部件:
钢制,镀锌,蓝钝处理


信息:
压铸锌U形手柄转舌式门锁01型带U形机柜手柄的闩锁适用于同时需要锁定装置和手柄的场合。
单次旋转运动幅度限制为90°,例如,采用三角锁芯操作的G1型,锁舌在门框后转动,带倾角的Key-bolt使得更易将门锁定。
可提供不同弧度的锁舌,锁定范围涵盖4至50 mm.
压铸锌U形手柄转舌式门锁01型 闩锁以散件形式,呈锁定状态供货。


结构及安装说明:
根据安装情况的不同,旋转范围90°的闩锁可作为插入式元件,以4种不同的位置安装。
这种安装方式使得带U形手柄的闩锁可在任意位置安装,无需顾忌转动和锁定方向,或考虑安装位置到门边缘的狭窄程度。安装后可重新定义90°的旋转范围。
https://www.elesa-ganter.com.cn/siteassets/low/eg/dwg/eng/13_web/MD115.7_MT-22990-0_ZH.png
下图显示可选用的插入安装方案,及其相应的90°旋转范围。
安装时,需要在门上打两个孔,如线描图所示,从门框到孔的距离为30 mm。
如果预装(U形机柜手柄和闩锁),锁定装置可以从背面推入孔内。然后从背部拧入M6螺钉,推两者都必须拧紧。
插口(M22x1.5)也有四个立面,因此U形手柄也可用于带标准孔的闩锁不锈钢卫生转舌式门锁.
附件:
转舌式门锁钥匙

  • 可选配件
相关资源
