锌合金带凹口钥匙转舌式门锁02型

制式 公制
进入限制 工具
锁头形式 双位锁芯 三角形锁芯
锁材质 锌合金
描述 锌合金带凹口钥匙转舌式门锁02型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
锌合金带凹口钥匙转舌式门锁02型
  • 锌合金带凹口钥匙转舌式门锁02型
  • 锌合金带凹口钥匙转舌式门锁02型

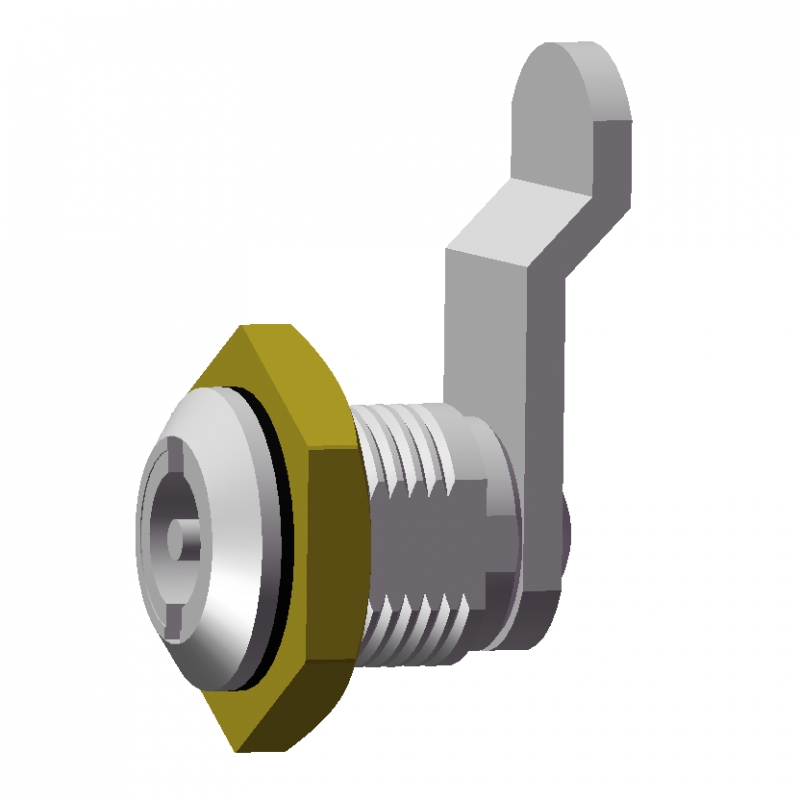

  • 锌合金带凹口钥匙转舌式门锁02型G1

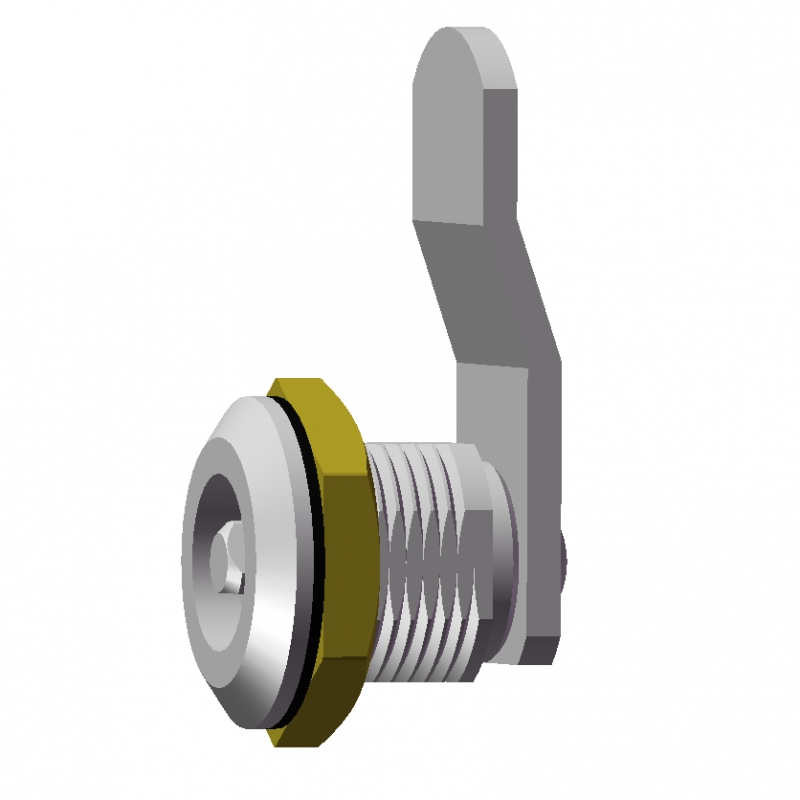

  • 锌合金带凹口钥匙转舌式门锁02型G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
B
C
D
E
(闩距)
F
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-02000119 28.0 45.0 20.0 20.0 16.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000130 28.0 45.0 20.0 20.0 16.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000120 28.0 45.0 20.0 20.0 18.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000131 28.0 45.0 20.0 20.0 18.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000115 22.0 35.5 16.0 20.0 20.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000121 28.0 45.0 20.0 20.0 20.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000126 22.0 35.5 16.0 20.0 20.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000132 28.0 45.0 20.0 20.0 20.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000122 28.0 45.0 20.0 20.0 24.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000133 28.0 45.0 20.0 20.0 24.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000116 22.0 35.5 16.0 20.0 25.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000127 22.0 35.5 16.0 20.0 25.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000123 28.0 45.0 20.0 20.0 28.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000134 28.0 45.0 20.0 20.0 28.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000117 22.0 35.5 16.0 20.0 30.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000124 28.0 45.0 20.0 20.0 30.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000128 22.0 35.5 16.0 20.0 30.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000135 28.0 45.0 20.0 20.0 30.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000125 28.0 45.0 20.0 20.0 32.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000136 28.0 45.0 20.0 20.0 32.0 4.0 G2 在线咨询 1
尚未登入
EV195-02000118 22.0 35.5 16.0 20.0 35.0 4.0 G1 在线咨询 1
尚未登入
EV195-02000129 22.0 35.5 16.0 20.0 35.0 4.0 G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
定子和转子:镀镍锌合金。
螺母:
用于螺纹定子=铜制。
用于螺纹定子 M22x 1.5=   镀锌合金
成型锁舌:
镀锌钢。
用于螺纹定子M19X1,厚度2.5mm。
用于螺纹定子M19X1   M22X1.5,厚度3mm。
弹簧垫圈:镀锌钢。
密封圈:
用于螺纹定子M19X1 =PVC
定子用螺母M22X1.5 = SBR橡胶
螺钉:镀锌钢M5x8
钥匙:聚酰胺基(PA)高科技聚合体。
旋转:90°
IP防护:保护等级为IP65级,参见IP防护等级P14。
标准型号:
G1双翼形钥匙槽
G2带三角形钥匙槽


IP防护等级P14.pdf


特殊规格和附件:
其他规格的锁舌
锁与钥匙分开订购
带螺纹的铜质延体,用于定位锁舌
