双保险钥匙IP65转舌式门锁

制式 公制
进入限制 钥匙锁定
锁材质 锌合金
表面处理 镀铬
描述 双保险钥匙IP65转舌式门锁,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
双保险钥匙IP65转舌式门锁
  • 双保险钥匙IP65转舌式门锁
  • 双保险钥匙IP65转舌式门锁

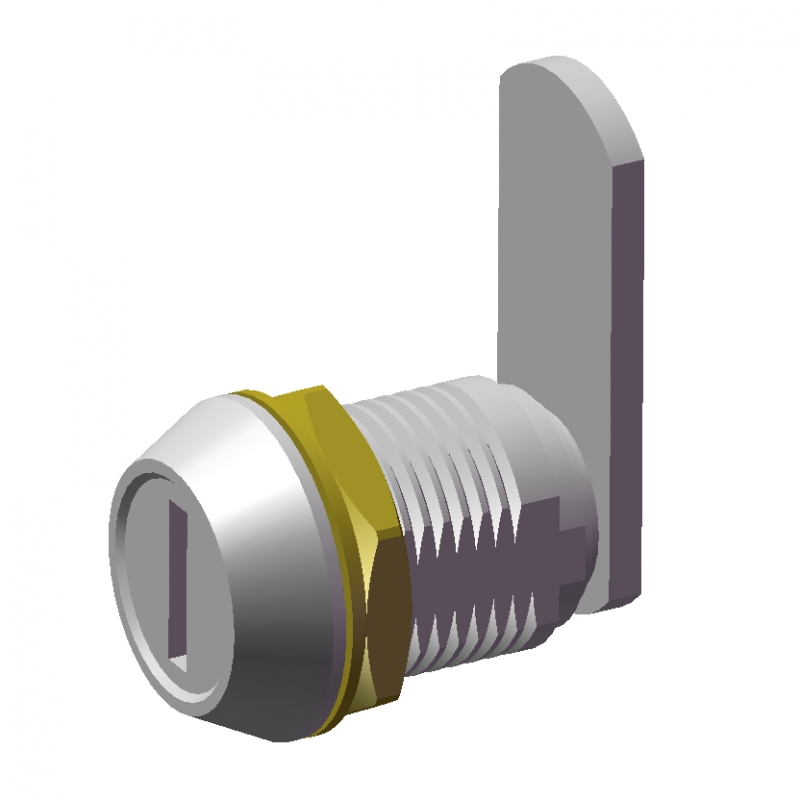

  • 双保险钥匙IP65转舌式门锁G1

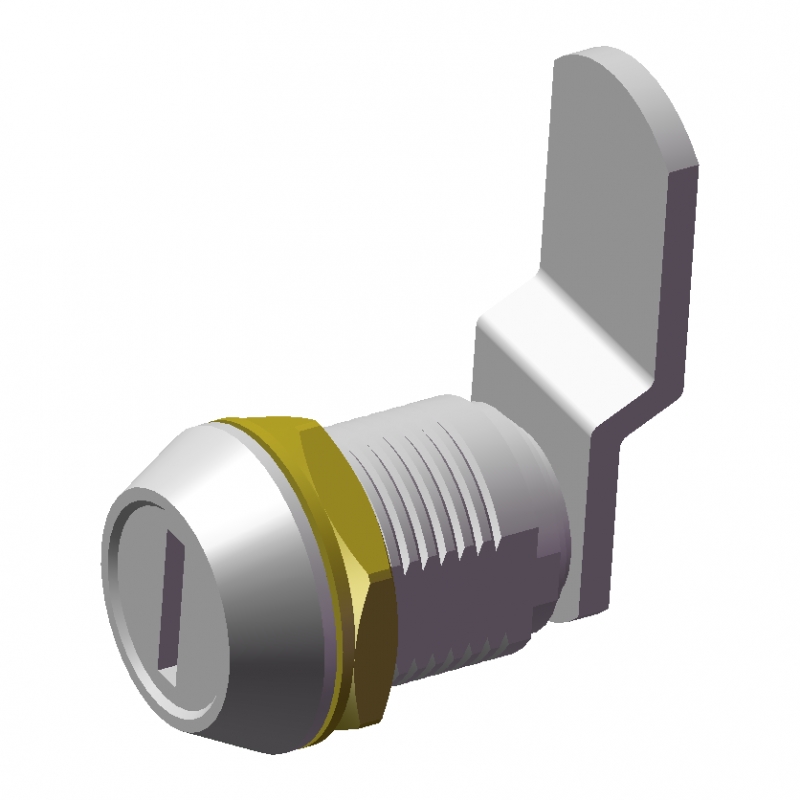

  • 双保险钥匙IP65转舌式门锁G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
F(闩距)
SKU
A
B
C
D
E
F
(闩距)
H
I
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-02000173 24.0 32.0 M19X1 16.0 22.5 22.5 7.0 16.5 G1 在线咨询 1
尚未登入
EV195-02000175 24.0 32.0 M19X1 16.0 22.5 22.5 7.0 15.9 G1 在线咨询 1
尚未登入
EV195-02000174 24.0 35.5 M19X1 16.0 22.5 27.5 7.0 16.5 G2 在线咨询 1
尚未登入
EV195-02000176 24.0 35.5 M19X1 16.0 22.5 27.5 7.0 15.9 G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
锁:带双面锁片和双重齿槽的钥匙。
定子:抛光镀铬锌合金
转子:镀铬锌合金,带硬化处理的防钻钢板和不锈钢前盖。
螺母:铜制M19X1
弹簧垫圈:镀锌钢
锁舌:镀锌钢,厚度2.5mm
螺钉:镀锌钢M5X5
两把双向钥匙:
镀镍铜,180°时可从两个位置取下
旋转:180°

IP防护:

保护等级为IP65级,参见表EN 60529参见"IP防护等级P14"


IP防护等级P14.pdf


标准型号:
有15,660种不同组合的锁:每把锁都对应一把不同组合形式的钥匙。
特殊规格和附件:
其它规格的锁舌
带螺纹的铜质延体,用于定位锁舌
