快装IP65阻燃转舌式门锁02型

制式 公制
进入限制 工具
锁头形式 双位锁芯 三角形锁芯
旋转方向 逆时针
锁材质 高科技聚合体
描述 快装IP65阻燃转舌式门锁02型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
快装IP65阻燃转舌式门锁02型
  • 快装IP65阻燃转舌式门锁02型
  • 快装IP65阻燃转舌式门锁02型

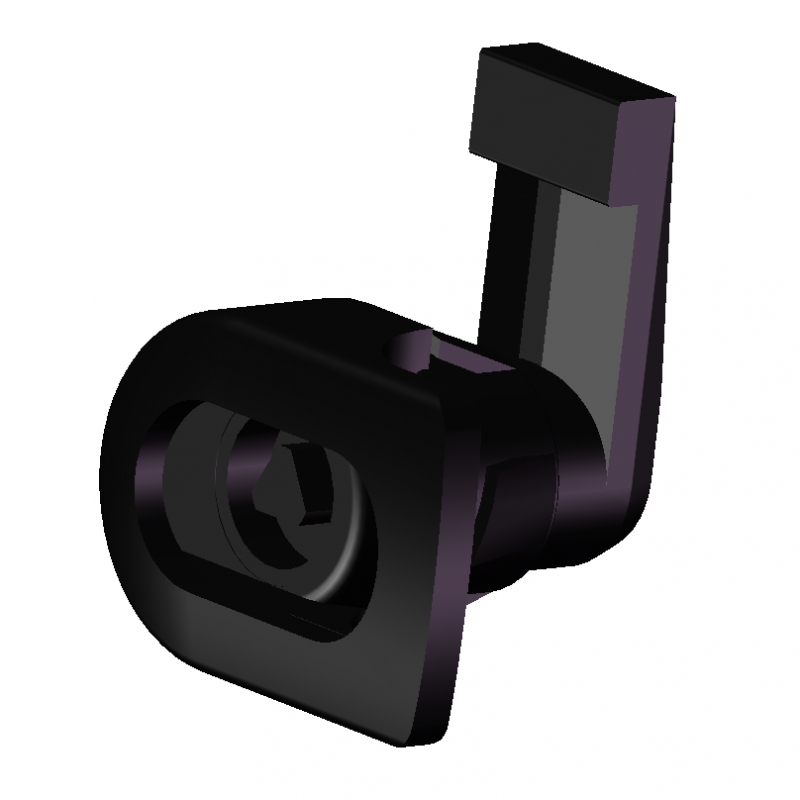

  • 快装IP65阻燃转舌式门锁02型G1

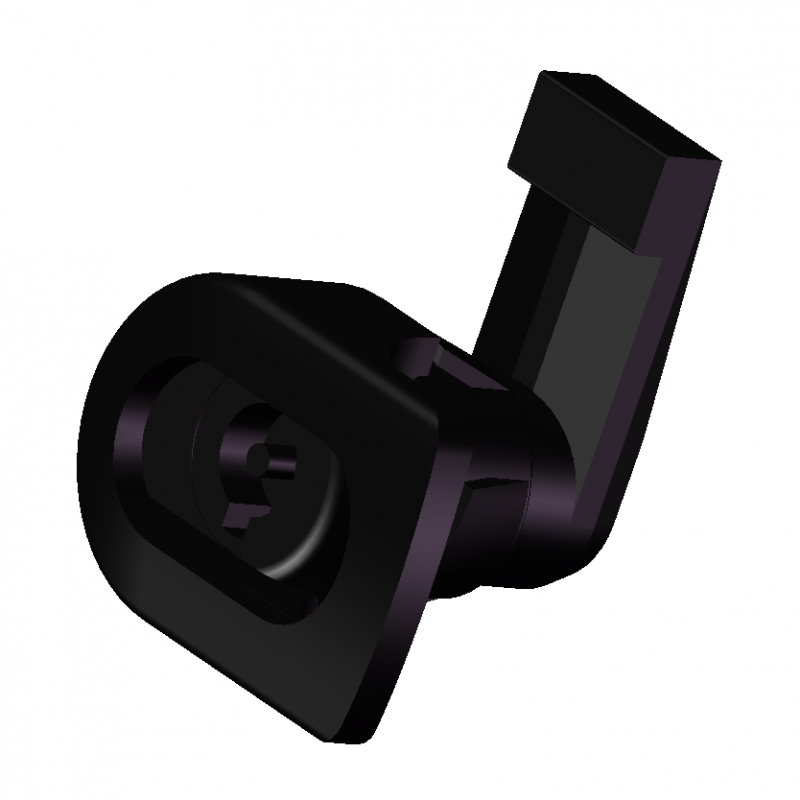

  • 快装IP65阻燃转舌式门锁02型G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

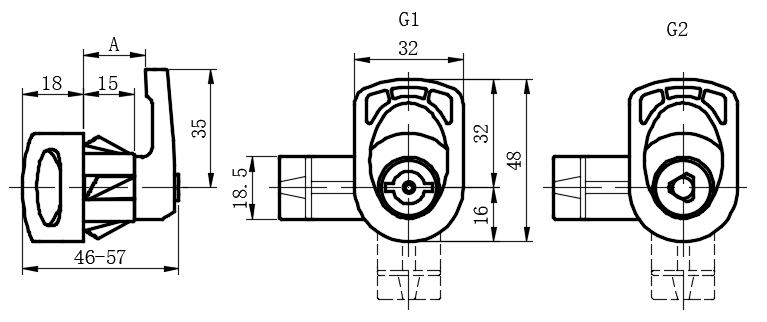

SKU
A
(闩距)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-02000147 18.0 G1 在线咨询 1
尚未登入
EV195-02000152 18.0 G2 在线咨询 1
尚未登入
EV195-02000148 20.0 G1 在线咨询 1
尚未登入
EV195-02000153 20.0 G2 在线咨询 1
尚未登入
EV195-02000149 22.0 G1 在线咨询 1
尚未登入
EV195-02000154 22.0 G2 在线咨询 1
尚未登入
EV195-02000150 25.0 G1 在线咨询 1
尚未登入
EV195-02000155 25.0 G2 在线咨询 1
尚未登入
EV195-02000151 30.0 G1 在线咨询 1
尚未登入
EV195-02000156 30.0 G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息

材料:

玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色。

密封圈:硅胶直接附在定子背面。
带弹性固定翼和自攻螺钉的垫圈:不锈钢。
钥匙:聚酰胺基(PA)高科技聚合体。
旋转:90°。

IP 防护:

根据列表,保护等级为IP65级。EN 60529 (参见IP防护等级P14)

标准型号:
G1双翼形钥匙槽。
G2三角槽钥匙。
最高连续工作温度:130°C.
拆卸工具 另行订购:AISI 304   不锈钢


IP防护等级P14.pdf


特征:

该产品带有厚度为1至2 mm钢片使得在门上的安装更为迅速。

按需提供的特殊型号:
镀锌钢锁舌。
锁与钥匙分开订购。
安装说明:

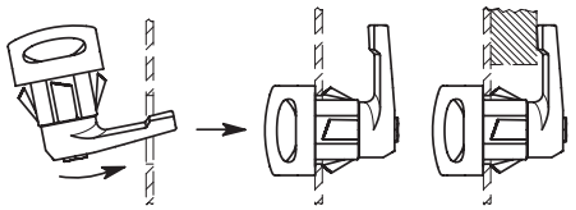

将闩锁从锁舌一侧插入安装孔(见图),直至弹性垫圈的翼咬合,确保完全紧固。
为方便快速安装,锁舌供货时已安装。
如果需要,该闩锁可从门的内侧,利用拆卸工具(需另行订购)拆卸。
