定位铰链03型

制式 公制
安装位置 通用
安装类型 通孔
公称扭矩力N·m/1个 1以下
安装孔距范围 20~40mm
铰链材料 组合材料
描述 定位铰链03型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

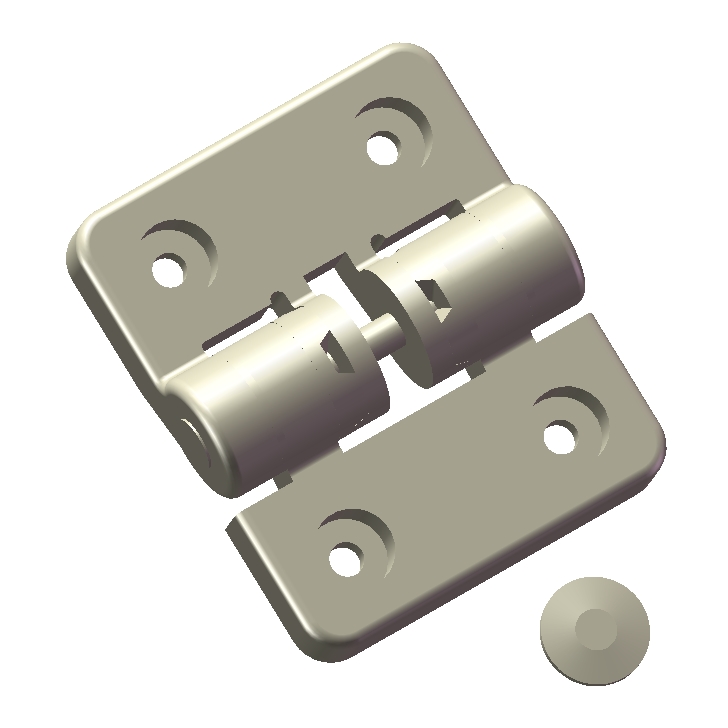

定位铰链03型
  • 定位铰链03型
  • 定位铰链03型
  • 定位铰链03型黑色
  • 定位铰链03型象牙色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(初始设定释放扭矩N·m/1个)
SKU
A
(初始设定释放扭矩N·m/1个)
B
(初始设定释放扭矩kgf·cm/1个)
C
(重量g)
公称扭矩力范围N·m/1个
安装孔距范围
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-12210001 ≈0.49 ≈5.0 30.0 1以下 20~40mm 象牙色 在线咨询 1
尚未登入
EV191-12210002 ≈0.49 ≈5.0 30.0 1以下 20~40mm 黑色 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
可每隔90°,在4个位置临时固定
树脂制,重量轻
可区分树脂零件与金属零件
附带隐藏螺钉的帽盖,也可单独提供帽盖(参见孔盖)

用途:

医疗设备、测试设备、食品机械等的树脂板门及小型钣金门

注意:
初始设定释放扭矩存在差异,并非保证值
请勿将门长时间停在非停止位置(固定)
使用时,请事先通过实物加以确认
附带帽盖
