安装板03型

制式	公制
描述	安装板03型,

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

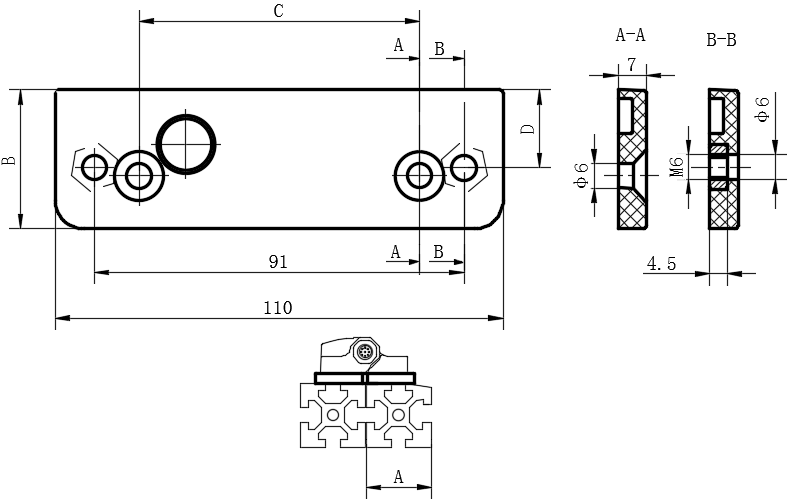

B(宽度)

主要规格：

板：玻璃纤维加固聚酰胺基(PA)高科技聚合体，黑或，亚光饰面。

螺钉和螺母：AISI 304 不锈钢。

技术参数：

如按照安装说明的指示正确安装，使用安装板03型，可保证达到带安全开关铰链02型及互补铰链的最大静载荷。

特征及应用：

安装板03型用于将带安全开关铰链02型及互补铰链安装在边长为30, 35, 40, 45 及 50 mm的带T形槽的标准型材上。

对于边长为40 mm的型材，也可不采用安装板安装。

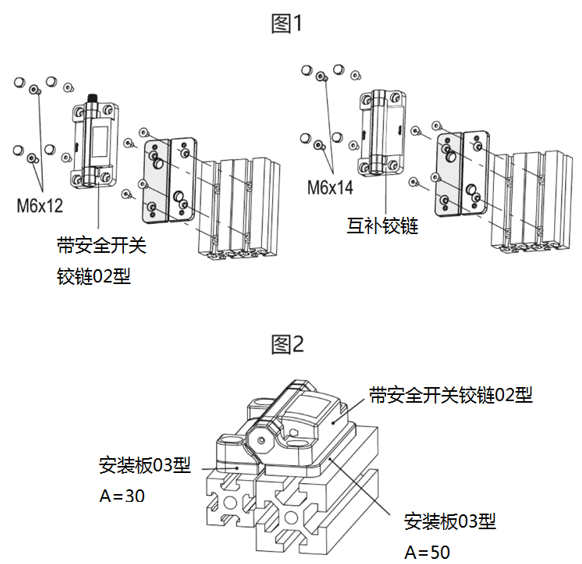

铰链安装完成后固定安装板的螺钉位置就不可触及(图1)。因此，即使采用安装板03型，也可以防止铰链被改动。

随安装板提供：

2枚埋头螺钉M6x12 (用于带安全开关铰链02型)

2枚埋头螺钉 M6x14 (用于互补铰链安装)

2枚M6六角头螺钉，安装在安装板内，是将铰链固定在安装板上的必要部件。

当所应用的门和门框采用不用规格的型材时，可将不同尺寸的安装板搭配使用(图2)。

安装说明：

使用M6埋头螺钉(不随货提供)和用于相应T形槽的销钉，将安装板固定在型材上的所需位置 (不随货提供)。

使用M6埋头螺钉(随货提供)将带安全开关铰链02型及互补铰链(图1)安装在相应安装板上。

正确地放置密封盖(随货提供)。
