工业用机械式门锁

挡锁01型

制式	公制
锁材质	锌合金
表面处理	纹理饰面
描述	挡锁01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

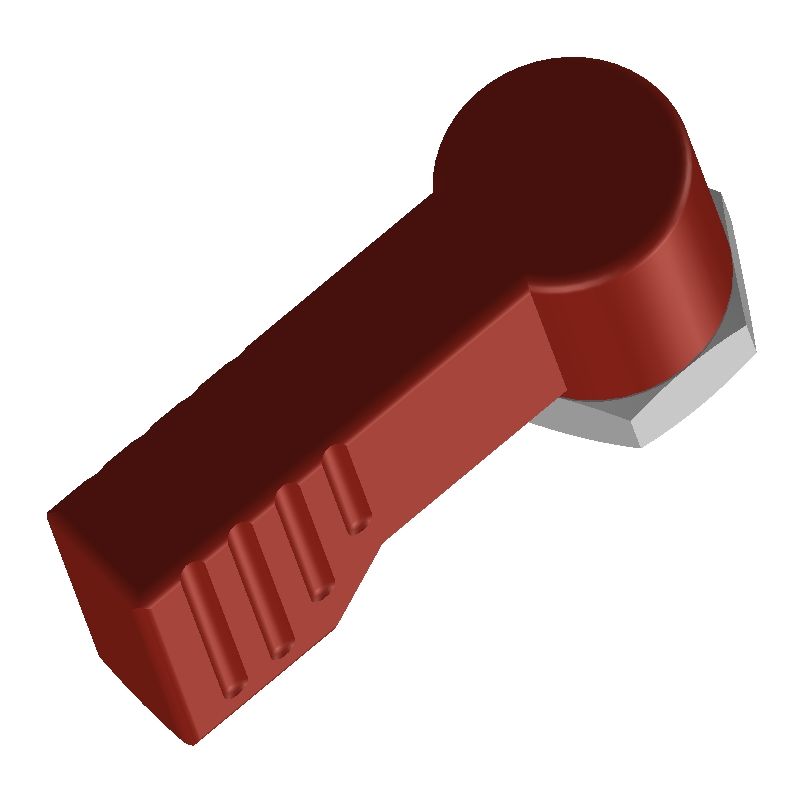

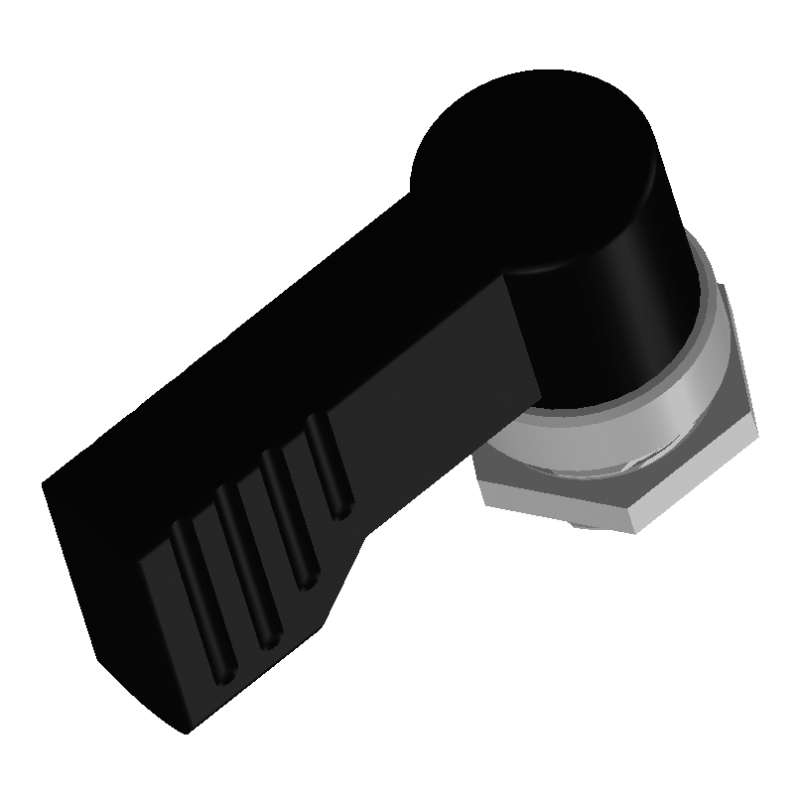

挡锁01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

B(可旋转距离)

40.0
55.0

SKU	A	B (可旋转距离)	C	D	E	F (min)	H	表面处理	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV195-03030001	17.0	40.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G1	在线咨询	1	尚未登入
EV195-03030002	17.0	40.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G1	在线咨询	1	尚未登入
EV195-03030003	17.0	40.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G2	在线咨询	5	尚未登入
EV195-03030004	17.0	40.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G2	在线咨询	5	尚未登入
EV195-03030005	17.0	40.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G3	在线咨询	1	尚未登入
EV195-03030006	17.0	40.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G3	在线咨询	1	尚未登入
EV195-03030007	17.0	55.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G1	在线咨询	5	尚未登入
EV195-03030008	17.0	55.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G1	在线咨询	5	尚未登入
EV195-03030009	17.0	55.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G2	在线咨询	5	尚未登入
EV195-03030010	17.0	55.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G2	在线咨询	5	尚未登入
EV195-03030011	17.0	55.0	10.0	5.5	16.5	21.5	11.0	黑色纹理饰面	G3	在线咨询	1	尚未登入
EV195-03030012	17.0	55.0	10.0	5.5	16.5	21.5	11.0	红色纹理饰面	G3	在线咨询	1	尚未登入

基本信息
附件信息

类型

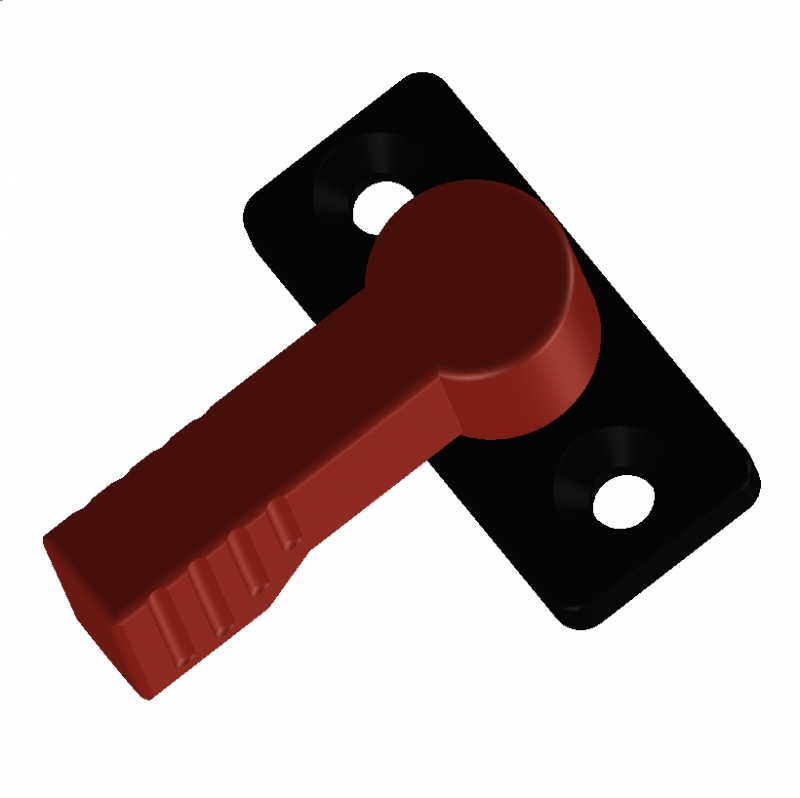

G1型: 带表面安装法兰

G2型: 带内螺纹

G3型: 带外螺纹

闩锁

压铸锌, 喷塑涂层

黑色，RAL 9005, 纹理饰面

红色, RAL 3000, 纹理饰面

分度装置

G1型

压铸锌 / 塑料

G2型/G3型

钢质 / 塑料

镀锌钢制部件，蓝钝处理

固定法兰, 压铸锌

喷塑涂层, 黑色，亚光饰面

挡锁01型特别适用于不涉及动态载荷的轻量应用场合。如：保持抽屉的关闭状态。

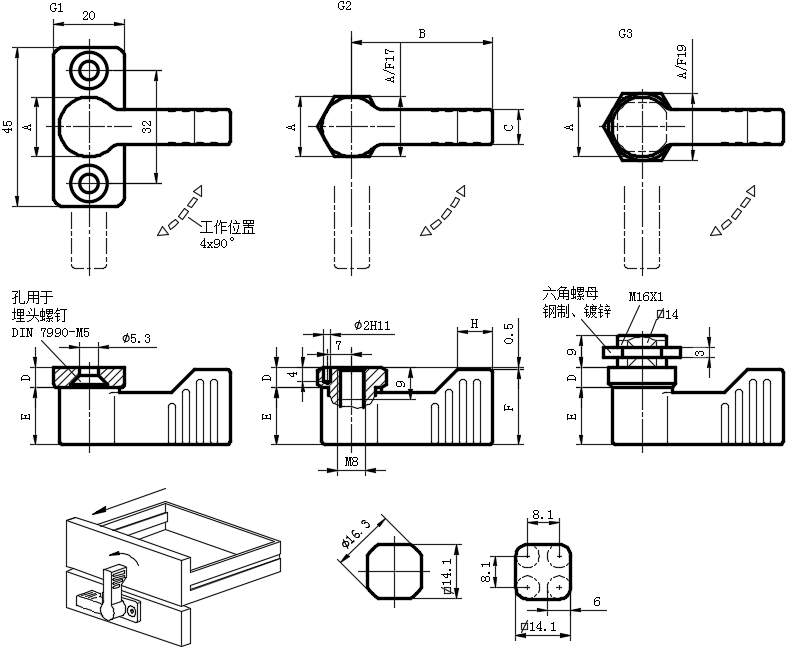

为了安装G3型挡锁，须按图表所示，在所安装表面设孔。

通常采用冲压或激光开孔。

小批量安装时，且钢板厚度小于2mm时，采用的金属板冲压开孔器为可选工具。

另外，也可采用钻/铣方式开孔。

可选配件

金属板冲压开孔器
