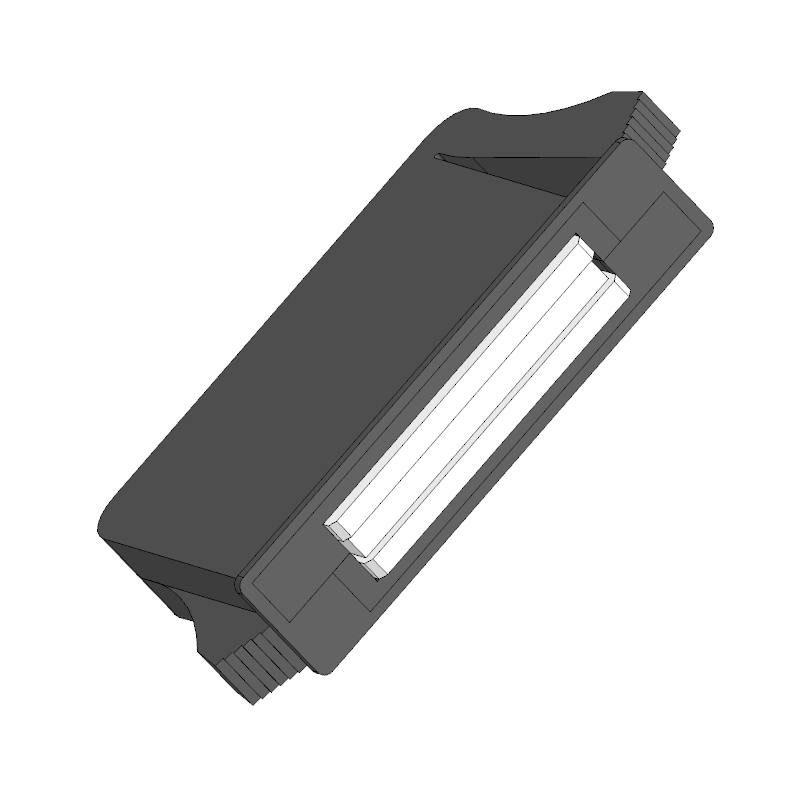

塑料卡入式磁吸01型

制式 公制
本体材质 聚丙烯(PP)
颜色 白色 黑色
描述 塑料卡入式磁吸01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
塑料卡入式磁吸01型
  • 塑料卡入式磁吸01型
  • 塑料卡入式磁吸01型
  • 塑料卡入式磁吸01型大型双磁铁黑色
  • 塑料卡入式磁吸01型小型中型大型黑色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件

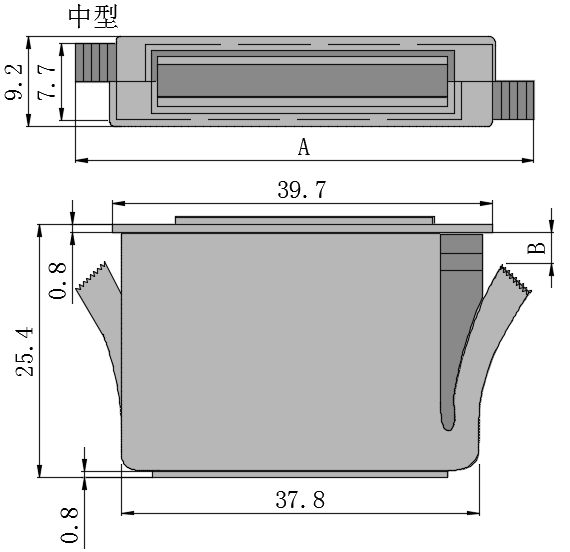

SKU
A
B
C
(门框厚度)
D
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV198-01010001 47.0 1.0 0.5-2 中型 黑色 在线咨询 10
尚未登入
EV198-01010002 47.0 1.0 0.5-2 中型 白色 在线咨询 10
尚未登入

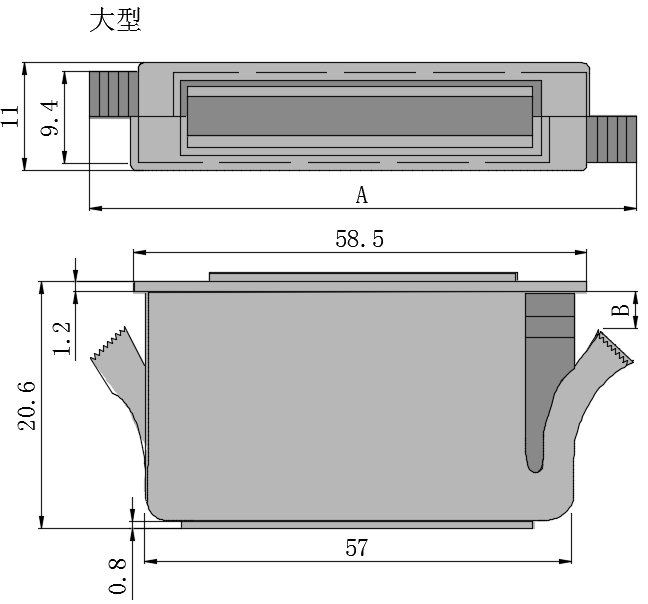

EV198-01010007 65.3 0.3 0.5-2 大型 黑色 在线咨询 10
尚未登入
EV198-01010008 65.3 0.3 0.5-2 大型 白色 在线咨询 10
尚未登入

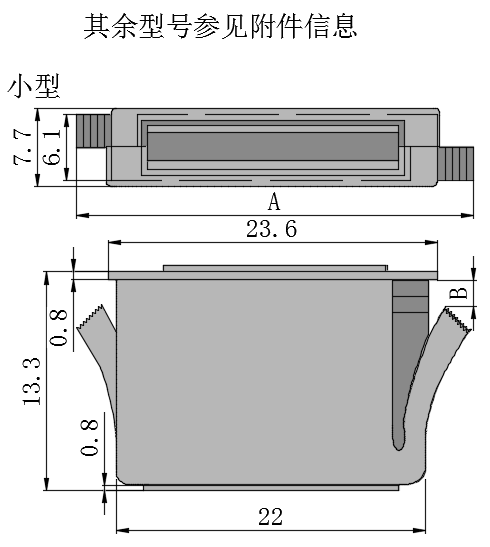

EV198-01010013 27.9 0.9 0.5-2 小型 黑色 在线咨询 10
尚未登入
EV198-01010014 27.9 0.9 0.5-2 小型 白色 在线咨询 10
尚未登入

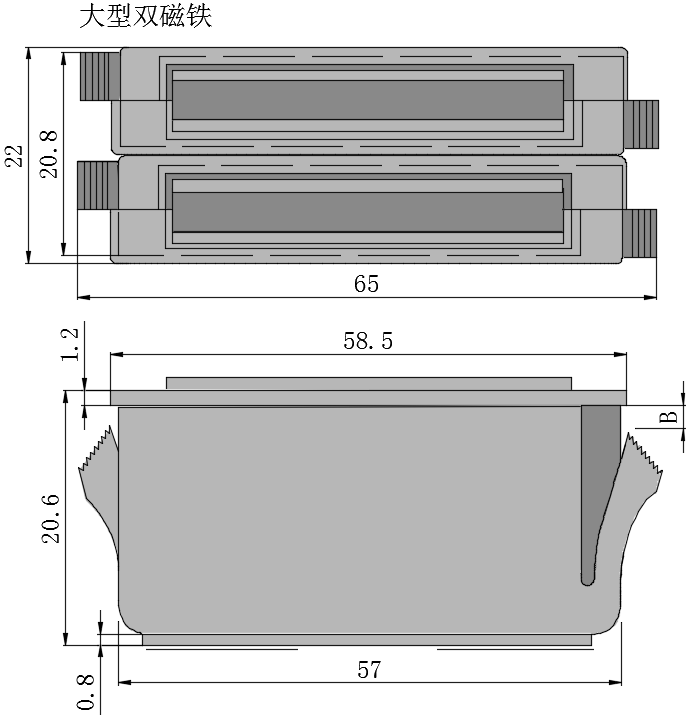

EV198-01010017 - 0.3 0.5-2 大型双磁铁 黑色 在线咨询 10
尚未登入
EV198-01010003 46.2 2.5 2-3.6 中型 黑色 在线咨询 10
尚未登入
EV198-01010004 46.2 2.5 2-3.6 中型 白色 在线咨询 10
尚未登入
EV198-01010009 64.5 1.8 2-3.6 大型 黑色 在线咨询 10
尚未登入
EV198-01010010 64.5 1.8 2-3.6 大型 白色 在线咨询 10
尚未登入
EV198-01010015 26.7 2.4 2-3.6 小型 黑色 在线咨询 10
尚未登入
EV198-01010016 26.7 2.4 2-3.6 小型 白色 在线咨询 10
尚未登入
EV198-01010018 - 1.8 2-3.6 大型双磁铁 黑色 在线咨询 10
尚未登入
EV198-01010005 45.5 4.0 3.6-5.1 中型 黑色 在线咨询 10
尚未登入
EV198-01010006 45.5 4.0 3.6-5.1 中型 白色 在线咨询 10
尚未登入
EV198-01010011 63.3 3.3 3.6-5.1 大型 黑色 在线咨询 10
尚未登入
EV198-01010012 63.3 3.3 3.6-5.1 大型 白色 在线咨询 10
尚未登入
EV198-01010019 - 3.3 3.6-5.1 大型双磁铁 黑色 在线咨询 10
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
卡入式安装

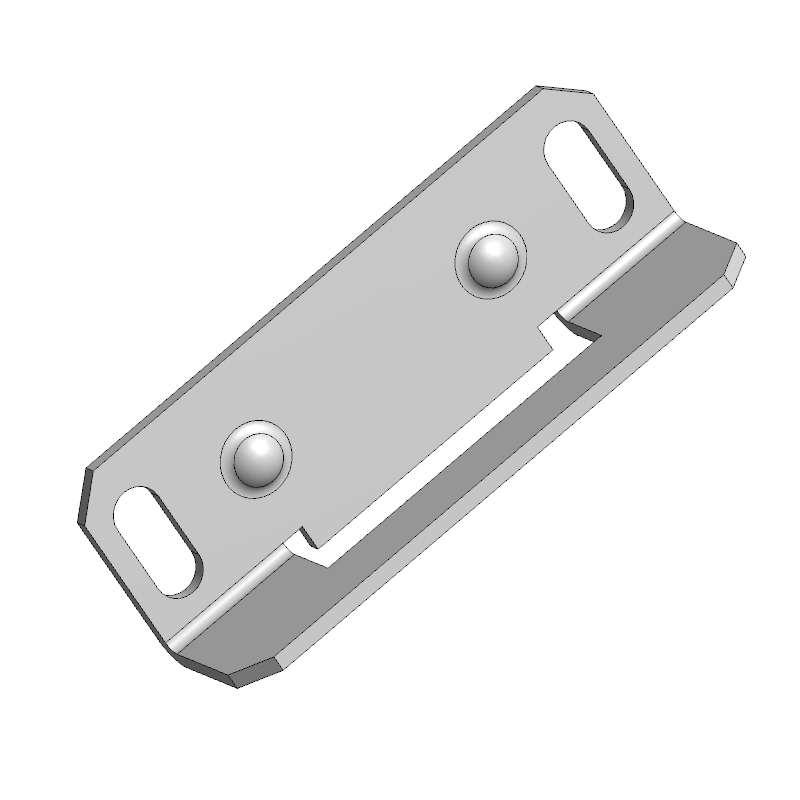

可选装侧面固定支架
材料与表面处理:
锁套:
磁极片和安装支架:钢,镀锌
磁铁:
小型,大型:铁酸钡
中型:铁酸锶


性能详述:
小型:平均分离力8N,标准偏差2.1N
中型:平均分离力46N,标准偏差5.9N
大型:平均分离力64N,标准偏差7.3N

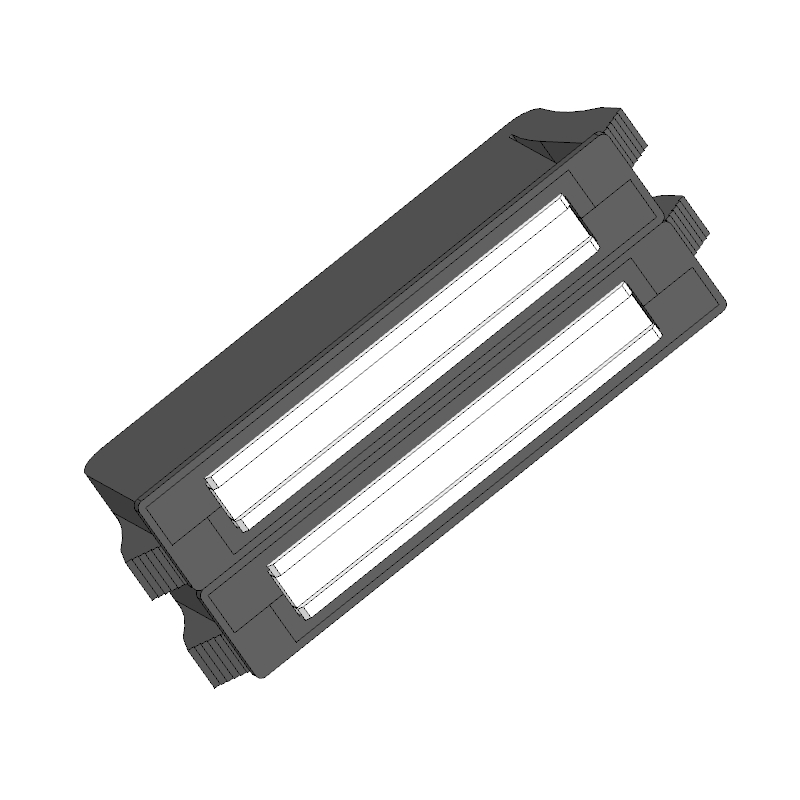

双磁铁型:平均分离力105N,标准偏差18N
工作温度范围:-30ºC到115ºC
阻燃等级:UL94-HB

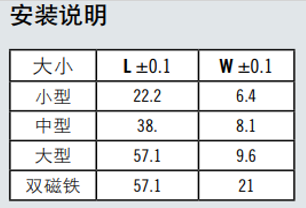

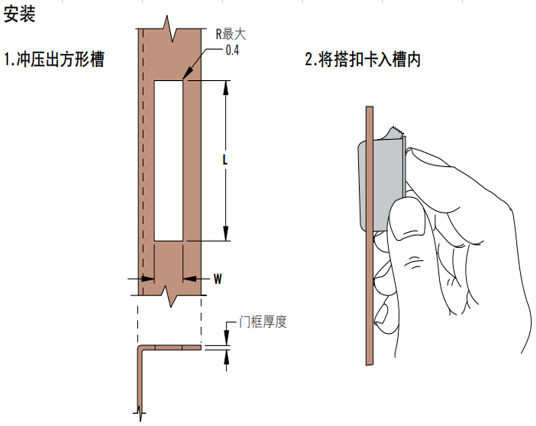

安装说明:
适用于非铁基应用。螺钉固定片及背面粘合片现已提供。需另外订购请参见"塑料卡入式磁吸07型钢片"
附注:所示性能值只是一般的指引
