首页
拉手
嵌入式拉手
收藏产品

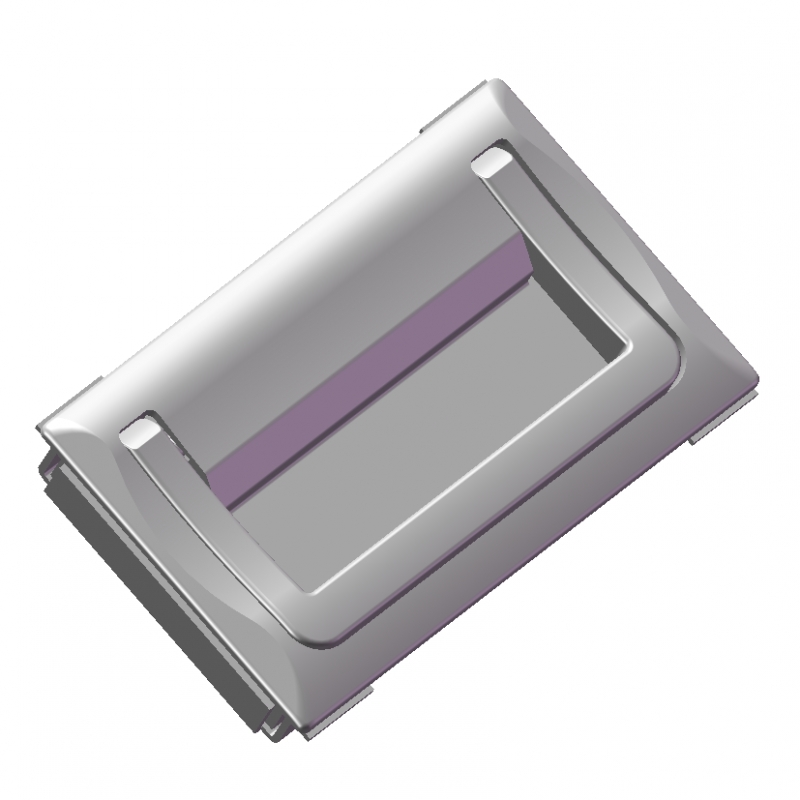

箱用拉手02型

制式 公制
拉手材质 不锈钢
表面处理 抛光
颜色 本色
描述 箱用拉手02型,
点击可见技术信息，图纸下载及3D演示

手机扫一扫
箱用拉手02型
  • 箱用拉手02型
  • 箱用拉手02型
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

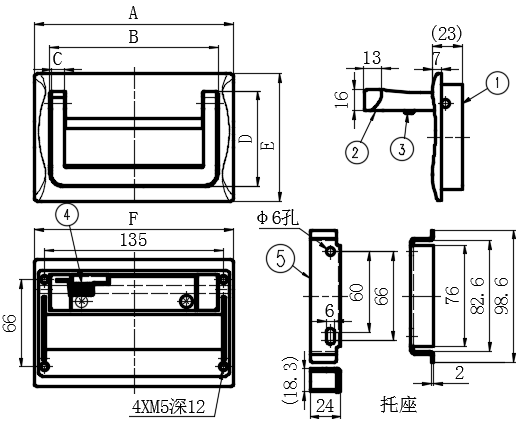

规格筛选
清除条件
(开孔长度)
(开孔宽度)
SKU
A
(长度)
B
C
D
E
F
H
(承重N)
I
(承重kgf)
J
(重量g)

(开孔长度)

(开孔宽度)
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-12150001 150.0 127.0 10.0 72.0 96.0 144.0 980.0 100.0 990.0 146.0 82.0 在线咨询 1
尚未登入
  • 基本信息
拉手部会在弹簧力的作用下自动返回收藏位置。

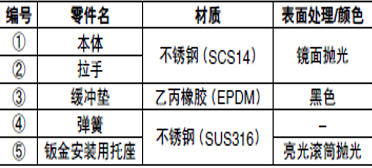

【配　件】


十字槽圆头小螺钉M5×12（不锈钢）

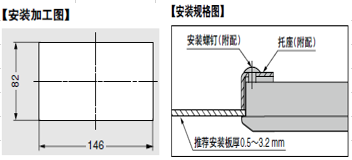

钣金安装用托座（不锈钢）

相关资源
