嵌入式拉手

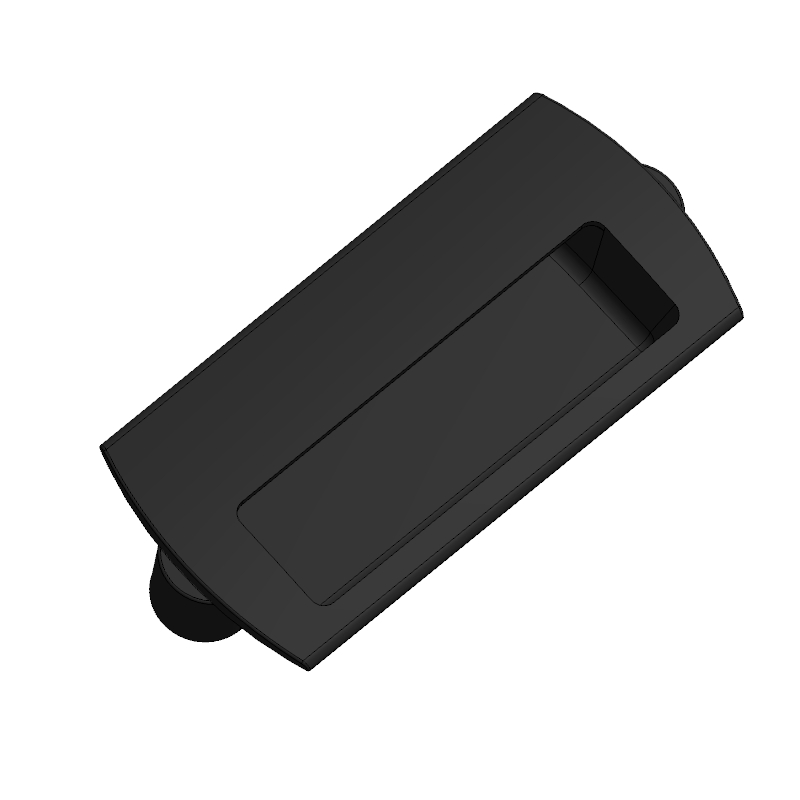

透明色/黑色树脂嵌入式拉手

制式	公制
拉手材质	聚氯乙烯(PVC)
颜色	黑色透明
描述	透明色/黑色树脂嵌入式拉手,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

透明色/黑色树脂嵌入式拉手

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

K(开孔长度)

95.0
99.0

L(开孔宽度)

48.0
71.0

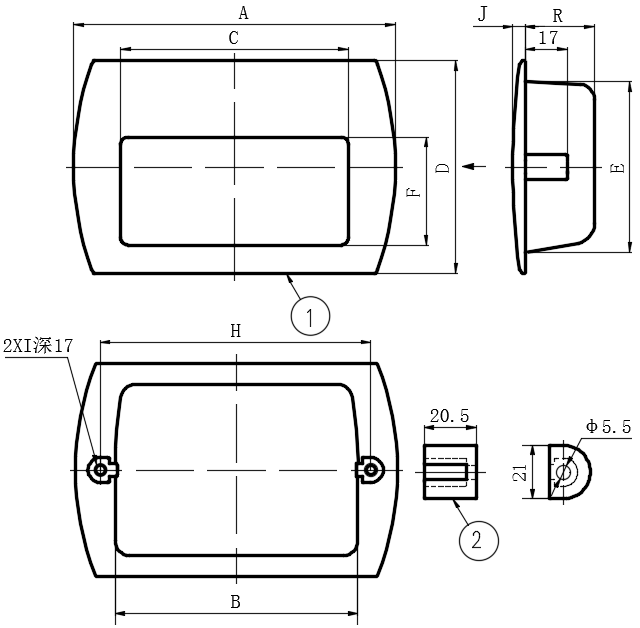

SKU	A	B	C	D	E	F	H	I	J	K (开孔长度)	L (开孔宽度)	M	N (适用板厚)	O (方向的承重N)	P (方向的承重kgf)	Q (重量g)	R	拉手材质	颜色	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-12080001	118.0	93.0	90.0	58.0	47.0	25.5	104.0	M4	4.0	95.0	48.0	11.0	1~11	312.0	31.8	43.0	21.5	聚氯乙烯树脂(PVC)	透明	在线咨询	0	尚未登入
EV153-12080002	118.0	93.0	90.0	58.0	47.0	25.5	104.0	M4	4.0	95.0	48.0	11.0	1~11	312.0	31.8	43.0	21.5	聚氯乙烯树脂(PVC)	黑色	在线咨询	1	金额为空
EV153-12080003	130.0	98.0	92.0	86.0	69.0	43.5	110.0	M5	5.0	99.0	71.0	12.0	1~11	460.0	47.0	100.0	28.0	聚氯乙烯树脂(PVC)	透明	在线咨询	1	尚未登入

基本信息
附件信息

戴着手套也易于抓握，操作性优异、外形圆润（符合SEMI标准、SEMIS8-0308）。

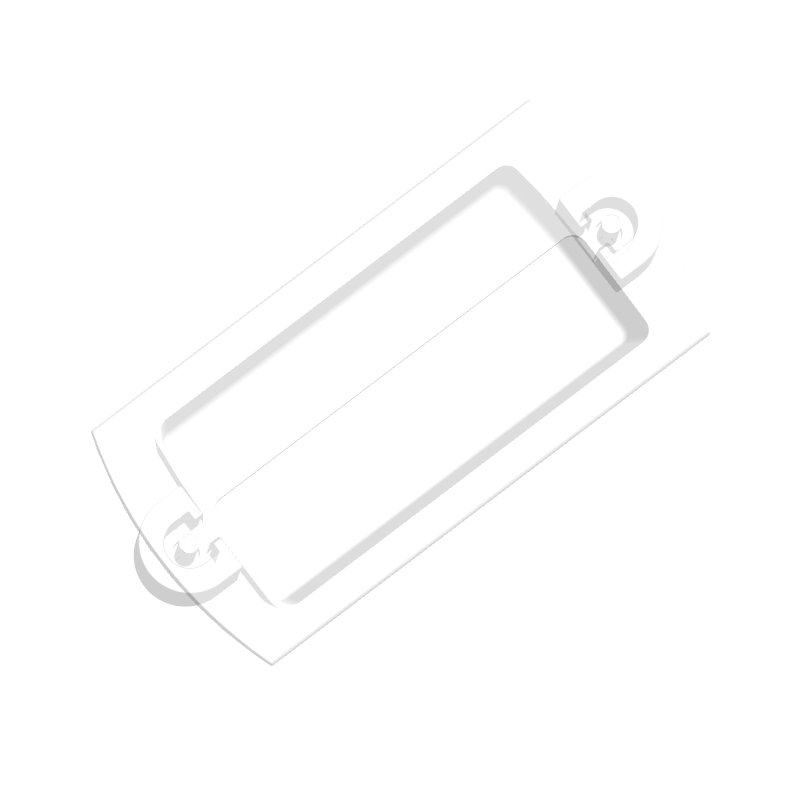

本体透亮，即使安装在亚克力等透明门上也不会破坏外观设计。小尺寸中新增了透明色和黑色。

使用无铅聚氯乙烯树脂，耐候性、耐化学性优异。
在安装面之间放置衬垫，即可起到防水效果。衬垫可定制。

【用　途】
半导体制造装置、液晶制造装置等
【注　意】
附配螺钉适用于安装侧板厚为1～5mm时。超出该范围时，请用户根据板厚，自备螺纹长度10mm以上的螺钉。
附配螺钉适用于安装侧板厚为1～5mm时。超出该范围时，请用户根据板厚，自备螺纹长度10mm以上的螺钉。

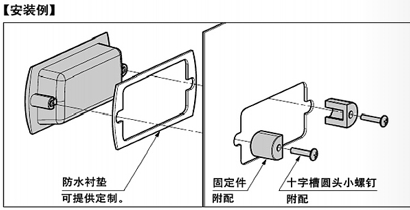

【配　件】
固定件
十字槽圆头小螺钉M4×20(A=118)
十字槽圆头小螺钉M5×20(A=130)

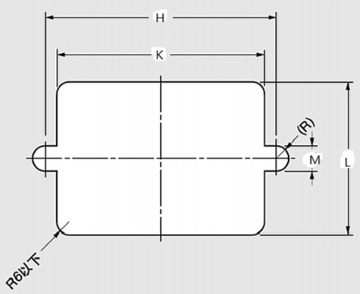

安装加工图
