左侧安装平衡铰链

制式 公制
安装位置 左侧安装

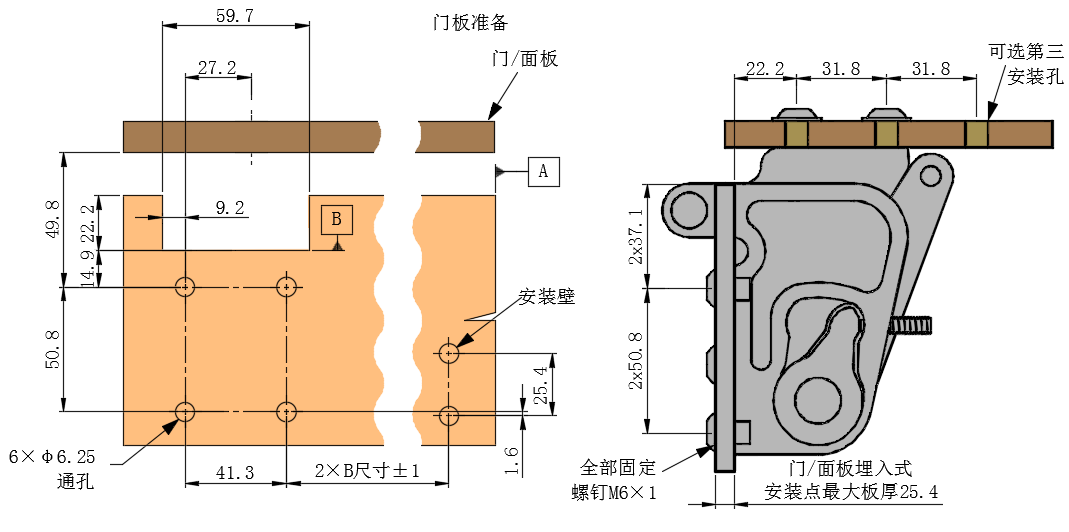

安装类型 螺纹孔

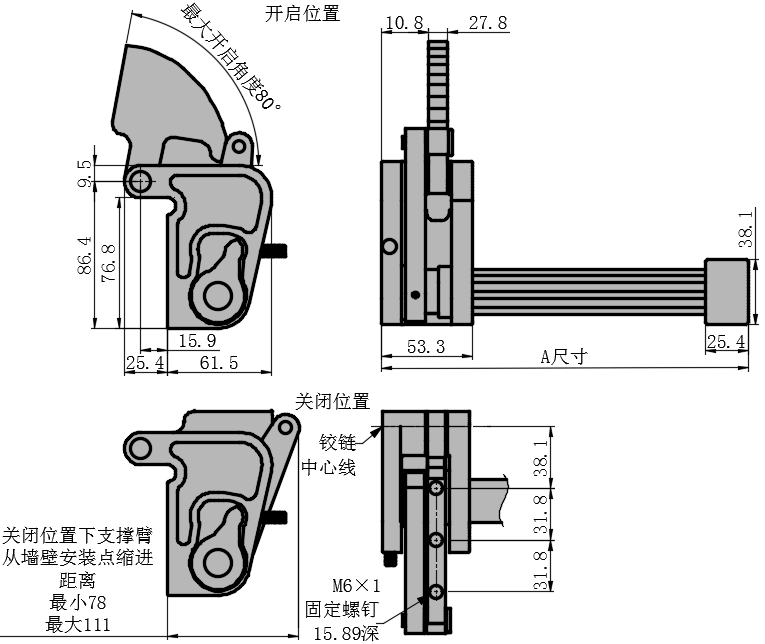

最大开启角度 80°
公称扭矩力N·m/1个 15以上 10~15 5~10
铰链材料 铝合金
表面处理 阳极氧化
颜色 黑色
描述 左侧安装平衡铰链,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

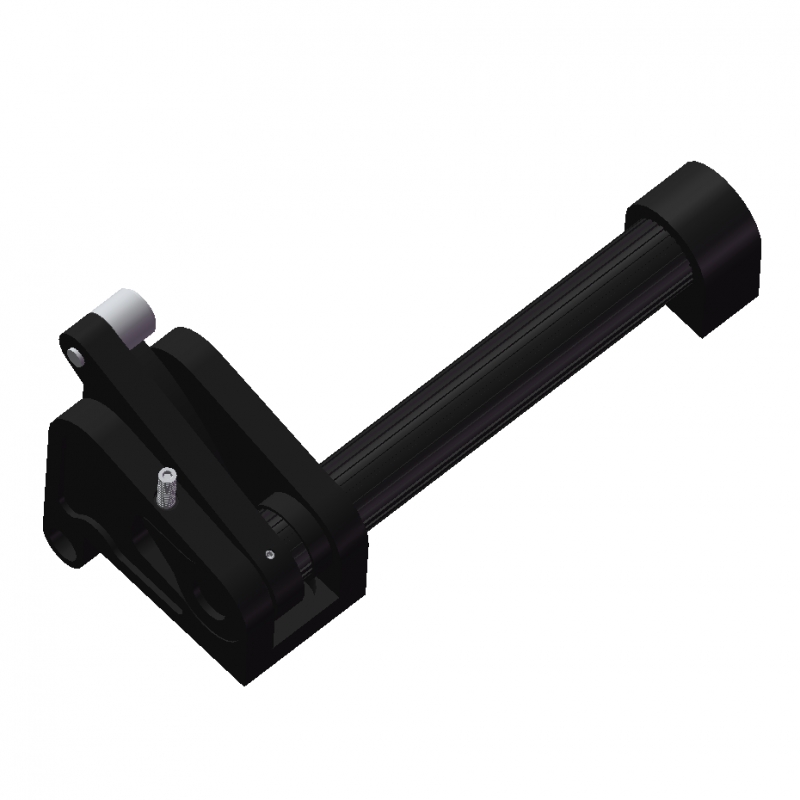

左侧安装平衡铰链
  • 左侧安装平衡铰链
  • 左侧安装平衡铰链
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(cm)
B
(cm)

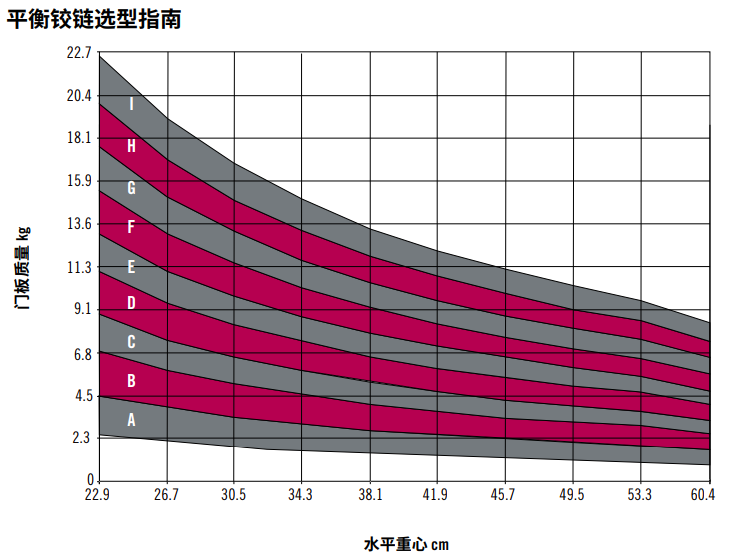

(图选区)
D
(公称力矩N·m/1个)
E
(最小力矩N·m/1个)
F
(最大力矩N·m/1个)
公称扭矩力范围N·m/1个
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-01000016 21.6 15.59 A 8.8 5.7 10.2 5~10 在线咨询 1
尚未登入
EV191-01000017 28.6 22.25 B 13.5 10.2 15.5 10~15 在线咨询 1
尚未登入
EV191-01000018 34.3 28.29 C 18.2 15.5 19.8 15以上 在线咨询 1
尚未登入
EV191-01000019 40.0 34.0 D 22.8 19.8 24.9 15以上 在线咨询 1
尚未登入
EV191-01000020 29.2 22.07 E 27.7 24.9 29.4 15以上 在线咨询 1
尚未登入
EV191-01000021 30.9 24.93 F 32.2 29.4 34.5 15以上 在线咨询 1
尚未登入
EV191-01000022 34.1 28.10 G 37.3 34.5 39.5 15以上 在线咨询 1
尚未登入
EV191-01000023 37.0 30.96 H 42.4 39.5 44.6 15以上 在线咨询 1
尚未登入
EV191-01000024 40.8 34.77 I 47.5 44.6 50.3 15以上 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
  • 附件信息

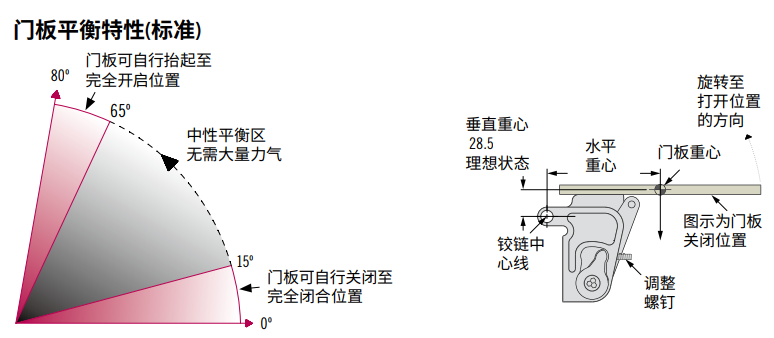

平衡技术使重型门板易于打开/关闭
适用于不同的门板重量
调节功能可对门板移动进行精确调节
使用寿命长
材料和表面处理:铝,黑色阳极氧化
