锌合金黑色对称恒定扭矩铰链04型

制式 公制
安装位置 右侧安装 左侧安装
安装类型 通孔 螺杆
公称扭矩力N·m/1个 1~5
安装孔距范围 0~20mm
铰链材料 锌合金
表面处理 黑漆涂层
描述 锌合金黑色对称恒定扭矩铰链04型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
锌合金黑色对称恒定扭矩铰链04型
  • 锌合金黑色对称恒定扭矩铰链04型
  • 锌合金黑色对称恒定扭矩铰链04型
  • 锌合金黑色对称恒定扭矩铰链04型
  • 锌合金黑色对称恒定扭矩铰链04型

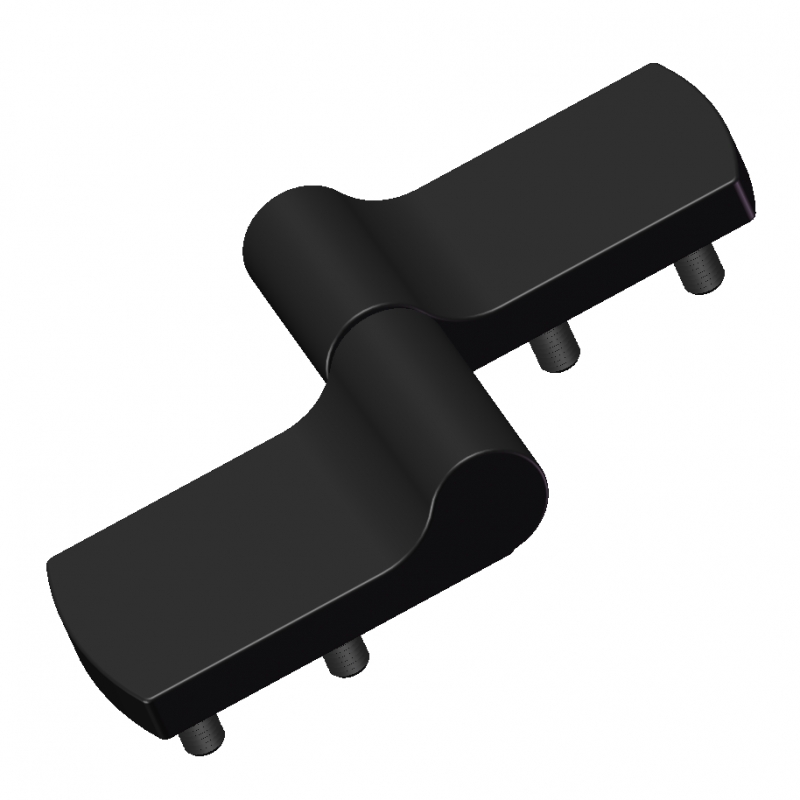

  • 锌合金黑色对称恒定扭矩铰链04型G1螺纹螺栓

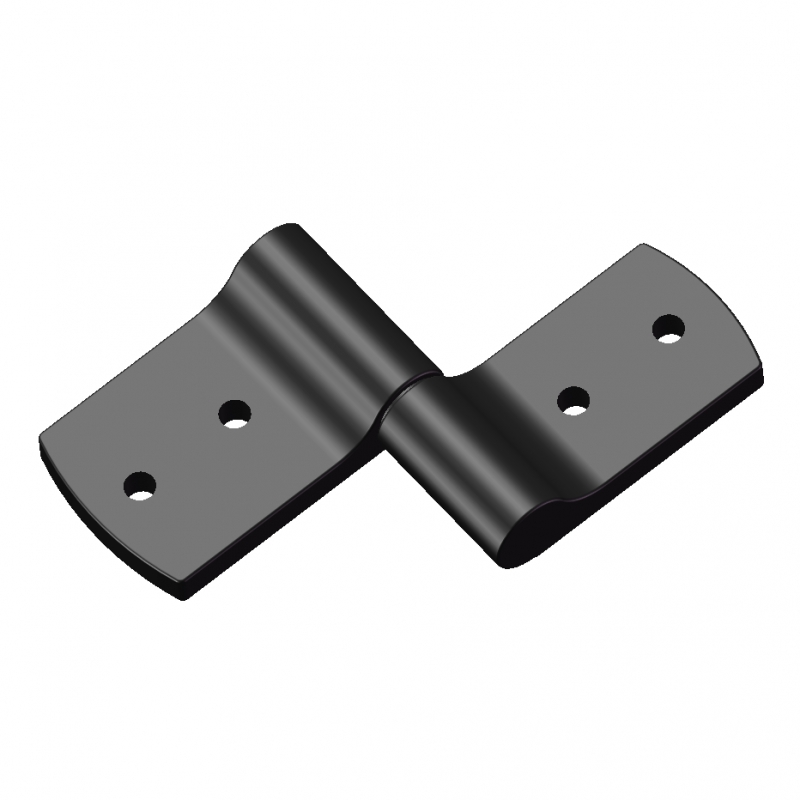

  • 锌合金黑色对称恒定扭矩铰链04型G1通孔

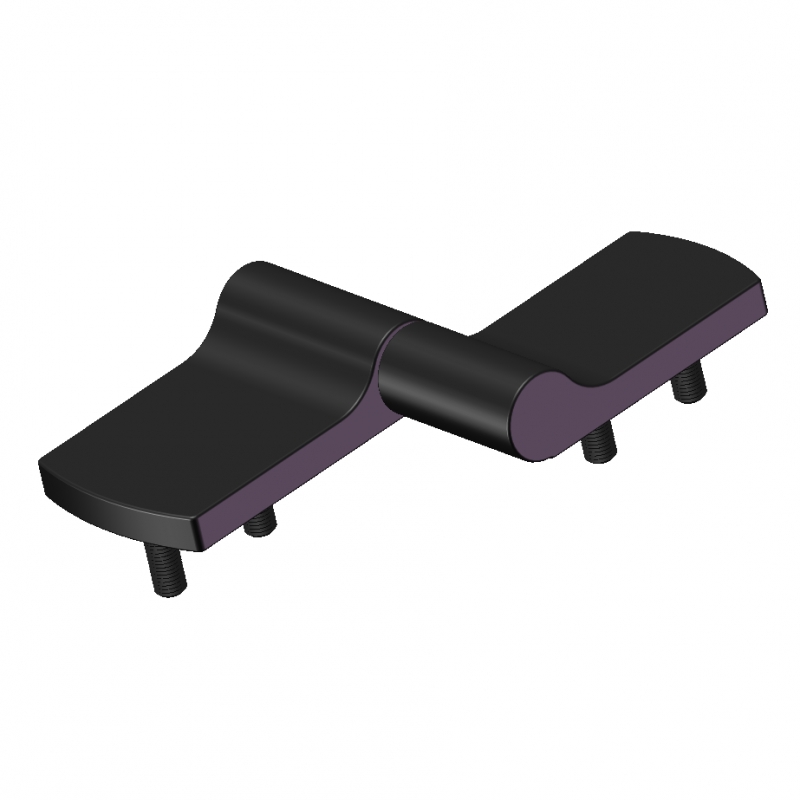

  • 锌合金黑色对称恒定扭矩铰链04型G2螺纹螺栓

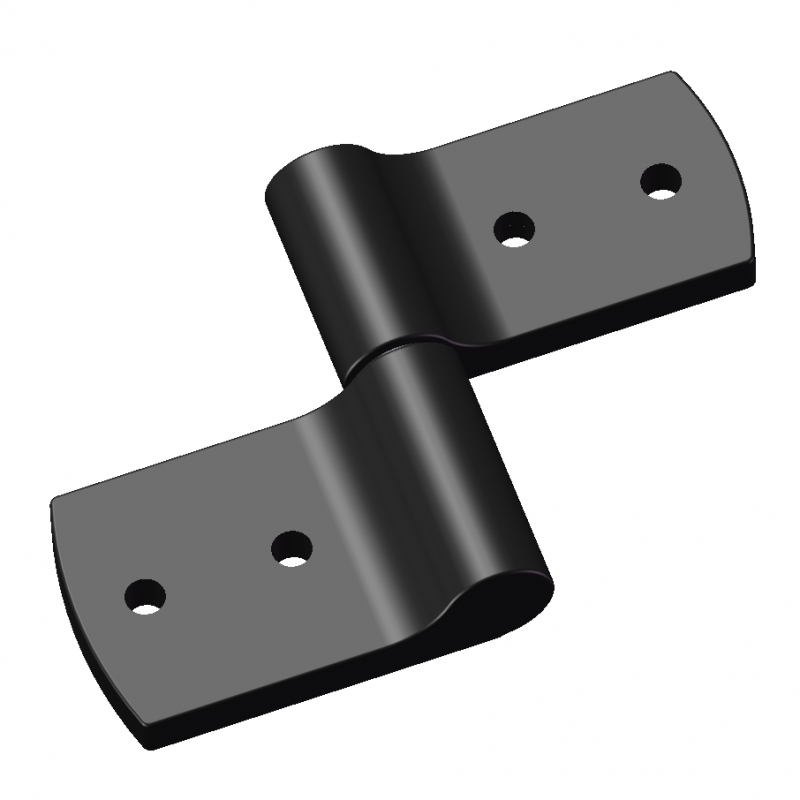

  • 锌合金黑色对称恒定扭矩铰链04型G2通孔
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(向前和反向静扭矩N·m/1个)
SKU
A
(向前和反向静扭矩N·m/1个)
B
公称扭矩力范围N·m/1个
安装孔距范围
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-01100001 1.58 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100004 1.58 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100007 1.58 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100010 1.58 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100002 2.26 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100005 2.26 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100008 2.26 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100011 2.26 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100003 2.94 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100006 2.94 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100009 2.94 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100012 2.94 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
所有位置均得到稳固支撑
无需调整,使用寿命长
周期性能:在静扭矩规格±20%范围内可循环20000次

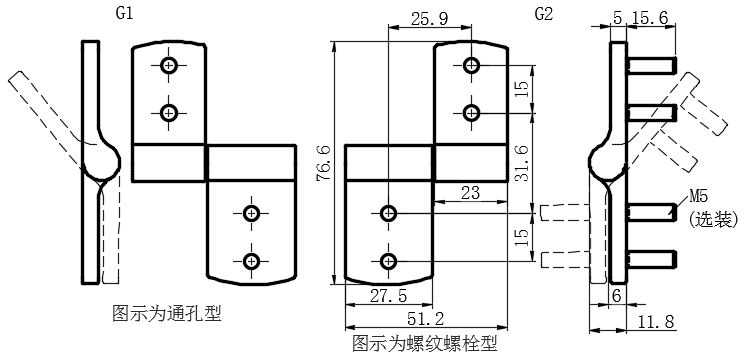

安装说明:
螺栓安装需使用M5螺母(不提供)
通孔安装需使用M5螺钉(不提供)

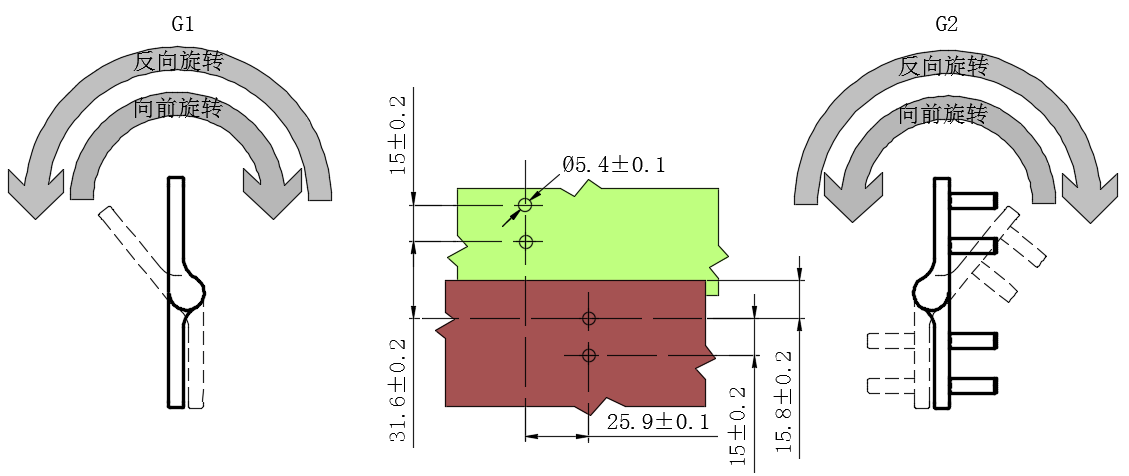

为确保正常运行,组件必须至少包含(1个)G1型和(1个)G2型铰链
