锌合金黑色不对称恒定扭矩铰链04型

制式 公制
安装位置 右侧安装 左侧安装
安装类型 通孔 螺杆
公称扭矩力N·m/1个 1~5 1以下
安装孔距范围 0~20mm
铰链材料 锌合金
表面处理 黑漆涂层
描述 锌合金黑色不对称恒定扭矩铰链04型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
锌合金黑色不对称恒定扭矩铰链04型
  • 锌合金黑色不对称恒定扭矩铰链04型
  • 锌合金黑色不对称恒定扭矩铰链04型
  • 锌合金黑色不对称恒定扭矩铰链04型
  • 锌合金黑色不对称恒定扭矩铰链04型

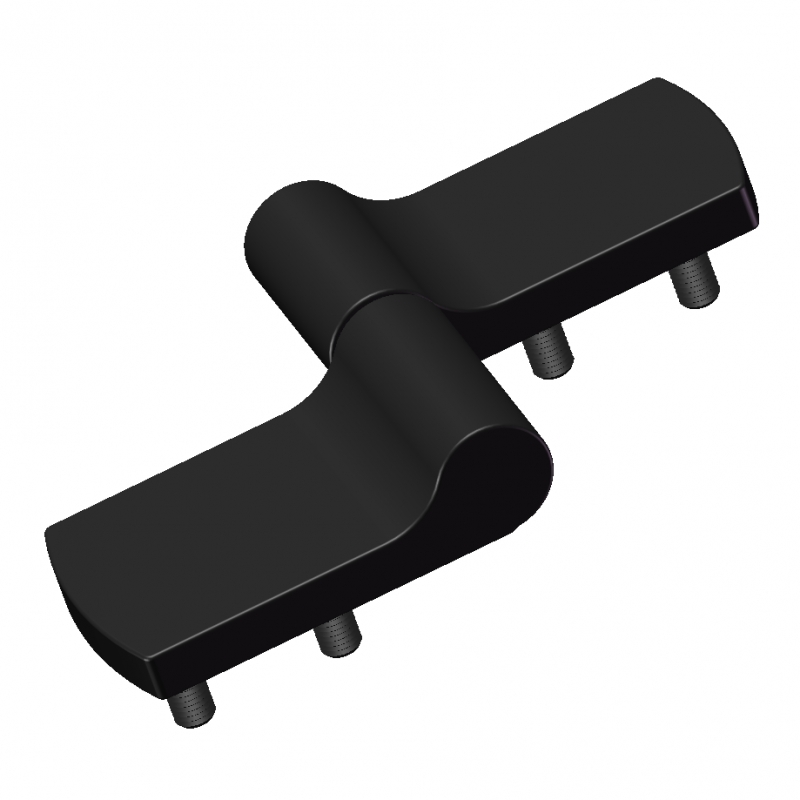

  • 锌合金黑色不对称恒定扭矩铰链04型G1螺纹螺栓

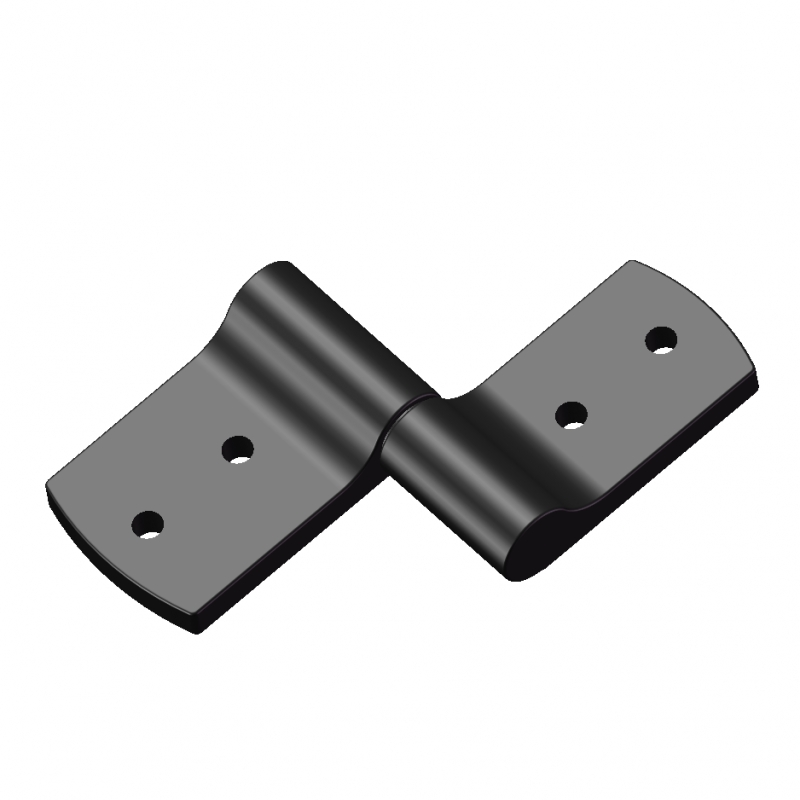

  • 锌合金黑色不对称恒定扭矩铰链04型G1通孔

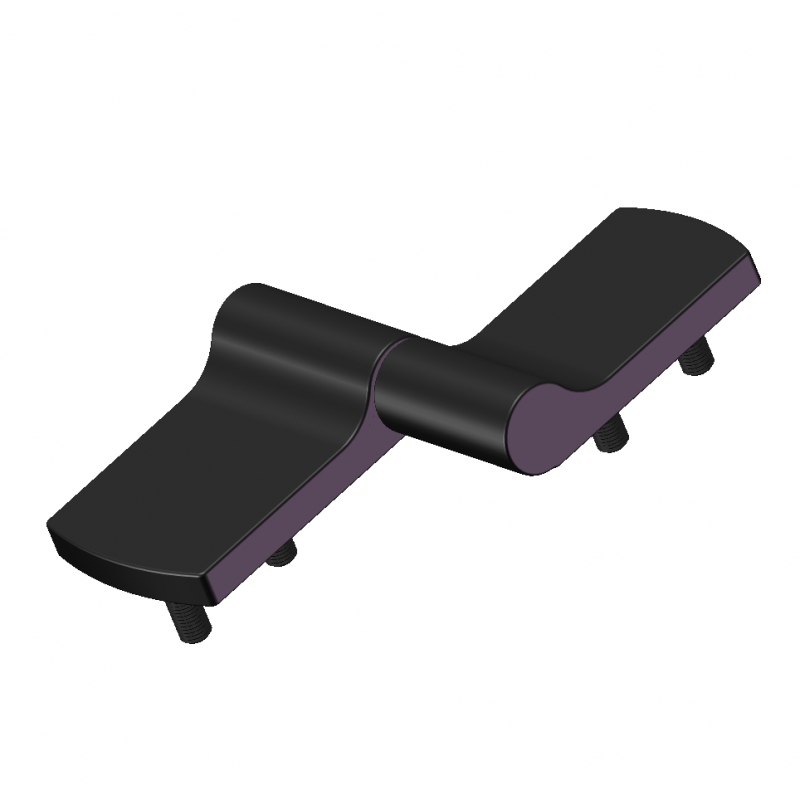

  • 锌合金黑色不对称恒定扭矩铰链04型G2螺纹螺栓

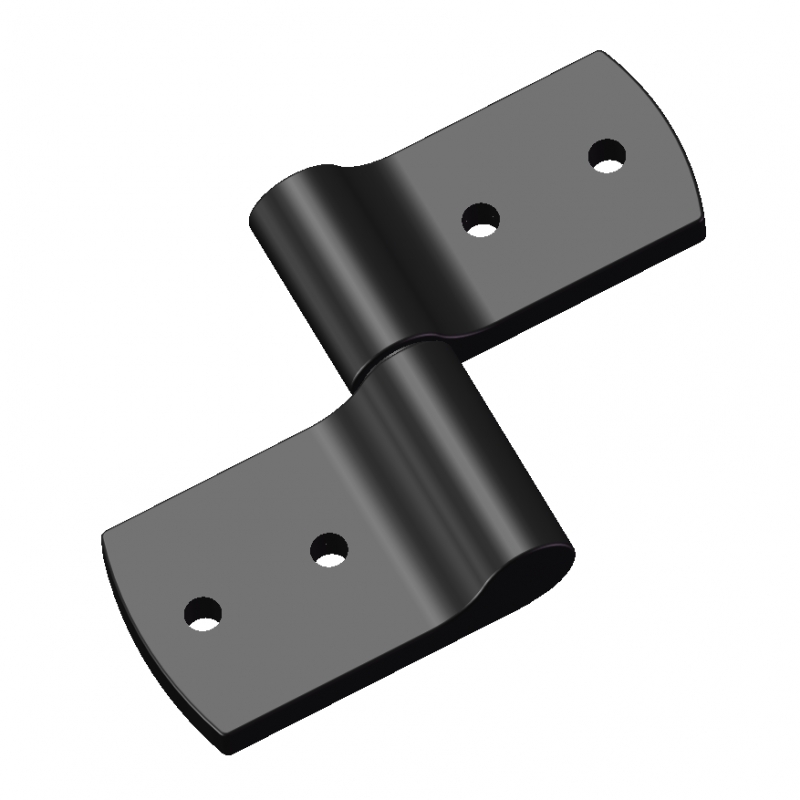

  • 锌合金黑色不对称恒定扭矩铰链04型G2通孔
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(向前扭矩N·m/1个)
B
(反向扭矩N·m/1个)
C
公称扭矩力范围N·m/1个
安装孔距范围
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-01100017 0.95 1.58 M5螺纹螺栓 1以下 0~20mm G1 在线咨询 1
尚未登入
EV191-01100025 0.95 1.58 M5螺纹螺栓 1以下 0~20mm G2 在线咨询 1
尚未登入
EV191-01100033 0.95 1.58 通孔 1以下 0~20mm G1 在线咨询 1
尚未登入
EV191-01100041 0.95 1.58 通孔 1以下 0~20mm G2 在线咨询 1
尚未登入
EV191-01100018 1.36 2.26 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100026 1.36 2.26 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100034 1.36 2.26 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100042 1.36 2.26 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100013 1.58 0.95 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100021 1.58 0.95 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100029 1.58 0.95 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100037 1.58 0.95 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100019 1.76 2.94 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100027 1.76 2.94 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100035 1.76 2.94 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100043 1.76 2.94 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100020 2.17 3.62 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100028 2.17 3.62 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100036 2.17 3.62 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100044 2.17 3.62 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100014 2.26 1.36 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100022 2.26 1.36 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100030 2.26 1.36 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100038 2.26 1.36 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100015 2.94 1.76 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100023 2.94 1.76 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100031 2.94 1.76 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100039 2.94 1.76 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100016 3.62 2.17 M5螺纹螺栓 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100024 3.62 2.17 M5螺纹螺栓 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-01100032 3.62 2.17 通孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-01100040 3.62 2.17 通孔 1~5 0~20mm G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
所有位置均得到稳固支撑
无需调整,使用寿命长
周期性能:在静扭矩规格±20%范围内可循环20000次

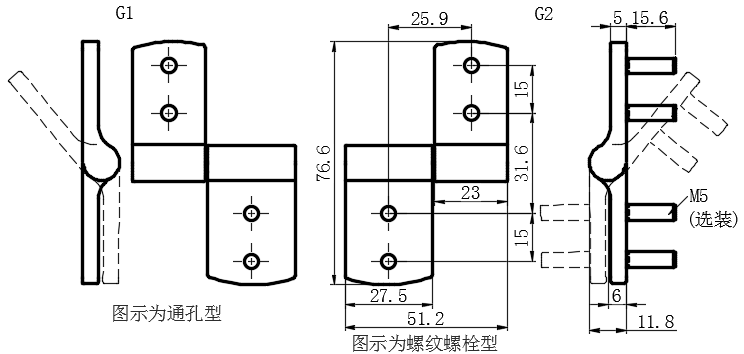

安装说明:
螺栓安装需使用M5螺母(不提供)
通孔安装需使用M5螺钉(不提供)

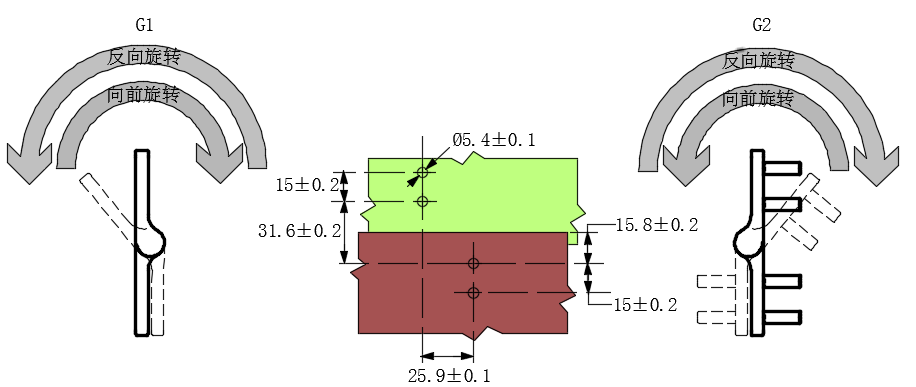

为确保正常运行,组件必须至少包含(1个)G1型和(1个)G2型铰链
