上偏心杠杆压缩式门锁01型

制式 公制
进入限制 钥匙锁定 无限制
锁材质 锌合金
表面处理 粉末喷涂 镀铬
描述 上偏心杠杆压缩式门锁01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
上偏心杠杆压缩式门锁01型
  • 上偏心杠杆压缩式门锁01型
  • 上偏心杠杆压缩式门锁01型
  • 上偏心杠杆压缩式门锁01型
  • CH751钥匙镀铬
  • 不带钥匙黑色
  • 不带钥匙银色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(孔距)
SKU
A
(孔距)
B
C
D
(长度)
E
F
H
I
(螺纹固定孔深)
表面处理
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01000103 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 10-32UNCx.38" 锻光银色喷涂 在线咨询 1
金额为空
EV195-01000106 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 10-32UNCx.38" 锻光银色喷涂 在线咨询 1
金额为空
EV195-01000109 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 M5x0.8x9.5mm 锻光银色喷涂 在线咨询 1
尚未登入
EV195-01000022 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 M5x0.8x9.5mm 锻光银色喷涂 在线咨询 1
尚未登入
EV195-99000163 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 10-32UNCx.38" 黑色粉末喷涂 在线咨询 1
金额为空
EV195-99000164 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 10-32UNCx.38" 镀铬 在线咨询 1
金额为空
EV195-99000165 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 10-32UNCx.38" 黑色粉末喷涂 在线咨询 1
金额为空
EV195-99000166 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 10-32UNCx.38" 镀铬 在线咨询 1
金额为空
EV195-99000167 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 M5x0.8x9.5mm 黑色粉末喷涂 在线咨询 1
金额为空
EV195-99000168 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 不带钥匙 M5x0.8x9.5mm 镀铬 在线咨询 1
金额为空
EV195-99000169 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 M5x0.8x9.5mm 黑色粉末喷涂 在线咨询 1
金额为空
EV195-99000170 34.0 25.4±0.1 52.4±0.5 156.0 22.0 127.0 CH751钥匙 M5x0.8x9.5mm 镀铬 在线咨询 1
金额为空
  • 基本信息
  • 附件信息



操作直观

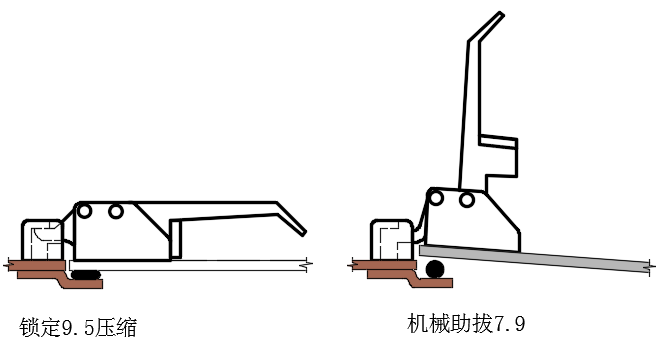

内置杠杆帮助打开合上的门
稳定的密封垫压缩

材料与表面处理:

锌合金,黑色粉末喷涂和钢,镀锌
性能描述:

最大静载荷:2200N

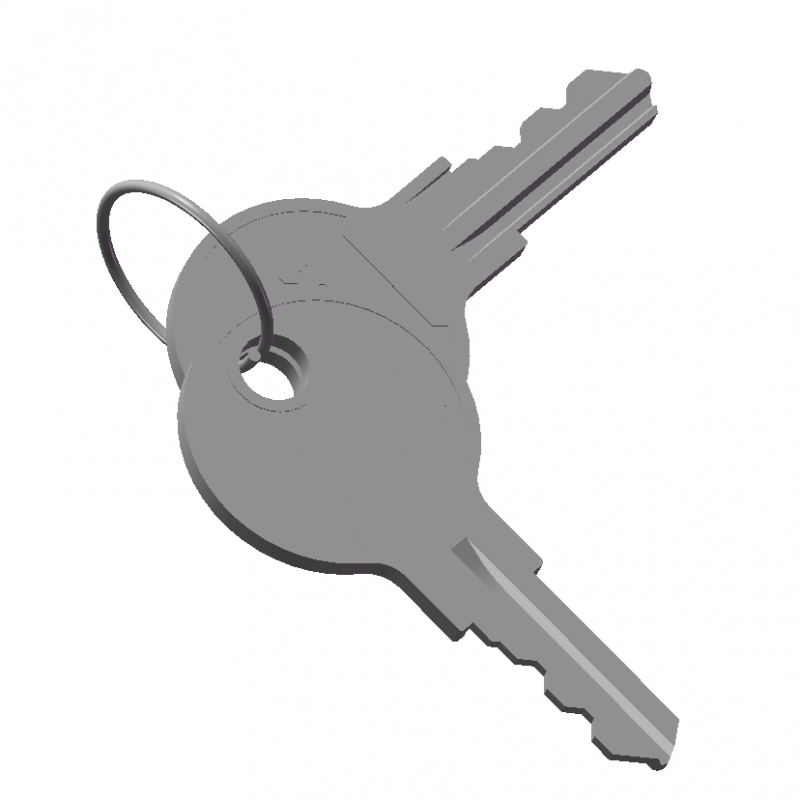

钥匙参见两把普通钥匙CH751
