首页
工业用机械式门锁
压缩式门锁
收藏产品

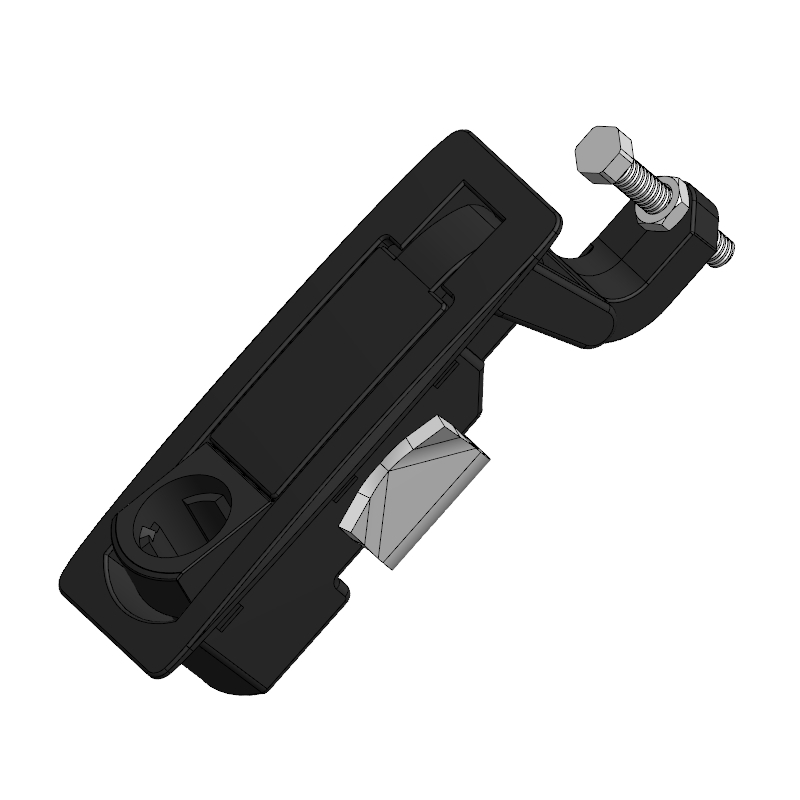

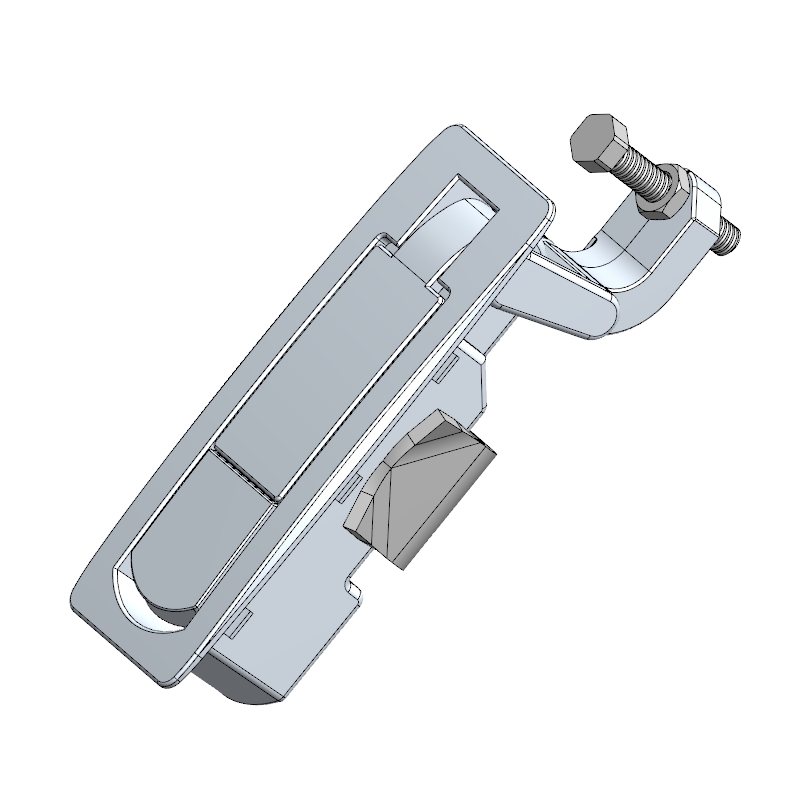

杠杆压缩式门锁01型

制式 公制
进入限制 钥匙锁定 工具 无限制
锁头形式 铁道标准 十字头凹槽 内六角形凹槽
表面处理 喷涂 镀铬
锁材质 锌合金
描述 杠杆压缩式门锁01型,
点击可见技术信息，图纸下载及3D演示

手机扫一扫
杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 杠杆压缩式门锁01型
  • 非密封2号十字头提升触发器镀铬
  • 非密封4mm内六角头提升触发器黑色
  • 非密封CH751钥匙提升触发器黑色
  • 非密封不带钥匙埋入式触发器镀铬
  • 非密封不带钥匙提升触发器黑色
  • 非密封带钥匙不带锁芯镀铬
  • 非密封铁路标准黑色
  • 密封2号十字头提升触发器镀铬
  • 密封4mm内六角头提升触发器黑色
  • 密封CH751钥匙提升触发器黑色
  • 密封不带钥匙埋入式触发器镀铬
  • 密封不带钥匙提升触发器镀铬
  • 密封带钥匙不带锁芯黑色
  • 密封铁路标准镀铬
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选
清除条件
C(间距范围)
SKU
A
B
C
(间距范围)
D
E
F
表面处理
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01001446 35.0 63.0 1-24 不带钥匙的提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011624 35.0 63.0 1-24 不带钥匙的提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011625 35.0 63.0 1-24 CH751钥匙锁定的提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011626 35.0 63.0 1-24 CH751钥匙锁定的提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011627 35.0 63.0 1-24 不带钥匙埋入式触发器 非密封 分层包装 纹状镀铬 在线咨询 40
尚未登入
EV195-01011628 35.0 63.0 1-24 不带钥匙埋入式触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011629 35.0 63.0 1-24 4mm内六角头提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011630 35.0 63.0 1-24 4mm内六角头提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011631 35.0 63.0 1-24 2号十字头提升的触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011632 35.0 63.0 1-24 2号十字头提升的触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011633 35.0 63.0 1-24 带钥匙不带锁芯 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011634 35.0 63.0 1-24 带钥匙不带锁芯 非密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011635 35.0 63.0 1-24 铁路标准型 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011636 35.0 63.0 1-24 铁路标准型 非密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011651 35.0 63.0 1-24 不带钥匙的提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000153 35.0 63.0 1-24 不带钥匙的提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
尚未登入
EV195-01011652 35.0 63.0 1-24 CH751钥匙锁定的提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000154 35.0 63.0 1-24 CH751钥匙锁定的提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011653 35.0 63.0 1-24 不带钥匙埋入式触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000155 35.0 63.0 1-24 不带钥匙埋入式触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
尚未登入
EV195-01011654 35.0 63.0 1-24 4mm内六角头提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000156 35.0 63.0 1-24 4mm内六角头提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
尚未登入
EV195-01011655 35.0 63.0 1-24 2号十字头提升的触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000157 35.0 63.0 1-24 2号十字头提升的触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011656 35.0 63.0 1-24 带钥匙不带锁芯 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011657 35.0 63.0 1-24 带钥匙不带锁芯 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011658 35.0 63.0 1-24 铁路标准型 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011659 35.0 63.0 1-24 铁路标准型 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011637 57.0 84.0 23-46 不带钥匙的提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011638 57.0 84.0 23-46 不带钥匙的提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011639 57.0 84.0 23-46 CH751钥匙锁定的提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011640 57.0 84.0 23-46 CH751钥匙锁定的提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011641 57.0 84.0 23-46 不带钥匙埋入式触发器 非密封 分层包装 纹状镀铬 在线咨询 40
尚未登入
EV195-01011642 57.0 84.0 23-46 不带钥匙埋入式触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011643 57.0 84.0 23-46 4mm内六角头提升触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011644 57.0 84.0 23-46 4mm内六角头提升触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011645 57.0 84.0 23-46 2号十字头提升的触发器 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011646 57.0 84.0 23-46 2号十字头提升的触发器 非密封 分层包装 黑色粉末喷涂 在线咨询 40
尚未登入
EV195-01011647 57.0 84.0 23-46 带钥匙不带锁芯 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011648 57.0 84.0 23-46 带钥匙不带锁芯 非密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011649 57.0 84.0 23-46 铁路标准型 非密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011650 57.0 84.0 23-46 铁路标准型 非密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011660 57.0 84.0 23-46 不带钥匙的提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000158 57.0 84.0 23-46 不带钥匙的提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011661 57.0 84.0 23-46 CH751钥匙锁定的提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000159 57.0 84.0 23-46 CH751钥匙锁定的提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011662 57.0 84.0 23-46 不带钥匙埋入式触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000160 57.0 84.0 23-46 不带钥匙埋入式触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011663 57.0 84.0 23-46 4mm内六角头提升触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000161 57.0 84.0 23-46 4mm内六角头提升触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011664 57.0 84.0 23-46 2号十字头提升的触发器 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-99000162 57.0 84.0 23-46 2号十字头提升的触发器 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011665 57.0 84.0 23-46 带钥匙不带锁芯 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011666 57.0 84.0 23-46 带钥匙不带锁芯 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
EV195-01011667 57.0 84.0 23-46 铁路标准型 密封 分层包装 纹状镀铬 在线咨询 1
金额为空
EV195-01011668 57.0 84.0 23-46 铁路标准型 密封 分层包装 黑色粉末喷涂 在线咨询 1
金额为空
  • 基本信息
  • 附件信息
  • 附件信息
锁定时为低平式

间距调节轻松自如

按钮驱动

可选密封型

材料与表面处理:

锌合金，黑色粉末喷涂和钢，镀锌
性能描述:

最大静载荷：200N


密封说明:


使用选装密封的标远密封垫实现NEMA4/IP66密封
安装说明:


螺钉和锁紧垫圈组件M5X16。若门板厚度超过5，请使用以下公式计算螺钉长度：门板厚度+12








配件:



橡胶缓冲垫(减少最多或最少间距至1.6mm)参见杠杆压缩式门锁01型 密封橡胶垫

配有钥匙


  • 可选配件
