工业用机械式门锁

挡锁02型

制式	公制
锁材质	组合材料
描述	挡锁02型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

挡锁02型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

A(可旋转长度)

45.0
65.0

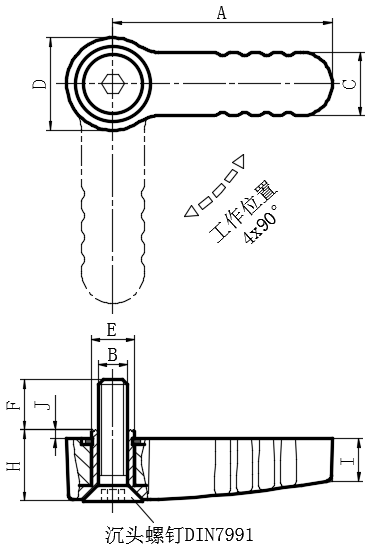

SKU	A (可旋转长度)	B	C	D	E	F	H	I	J	(载荷Fmax【N】)	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV195-03001087	45.0	M6	13.0	19.0	9.0	12.0	13.0	8.5	0.5	500.0	G2	在线咨询	1	尚未登入
EV195-03001088	45.0	M6	13.0	19.0	9.0	12.0	13.0	8.5	0.5	500.0	G1	在线咨询	1	尚未登入
EV195-03001089	65.0	M8	18.0	25.0	14.0	14.0	16.0	10.5	0.6	1000.0	G2	在线咨询	1	尚未登入
EV195-03001090	65.0	M8	18.0	25.0	14.0	14.0	16.0	10.5	0.6	1000.0	G1	在线咨询	1	尚未登入

基本信息
附件信息
附件信息

类型:

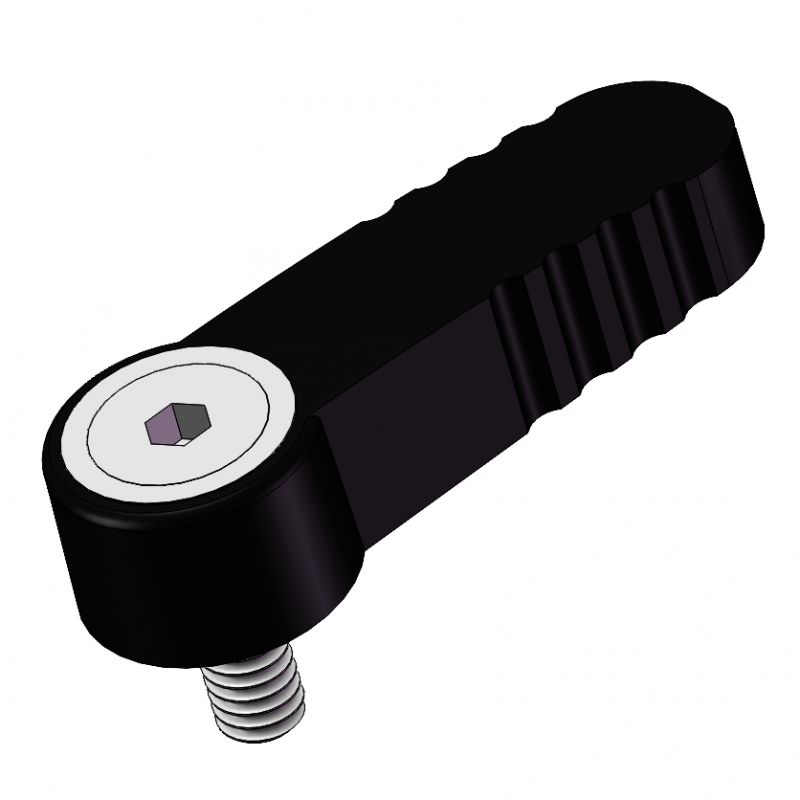

G1	沉头螺钉安装,黑色，RAL 9005, 纹理饰面

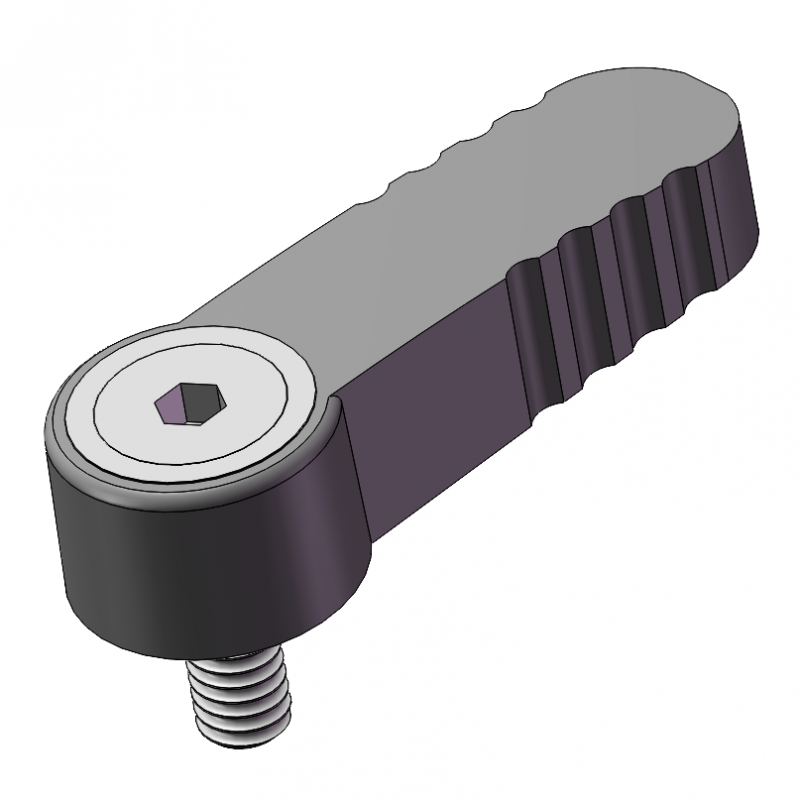

G2	沉头螺钉安装,银色，RAL 9006, 纹理饰面

闩锁：
压铸锌喷塑涂层
分度装置：
不锈钢
沉头螺钉DIN7991 不锈钢 (A2)

信息：

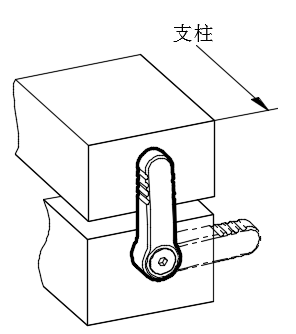

挡锁02型可用作止动挡块，具有极高的稳定性。内置球形弹簧锁定装置有4个互呈90° 的锁定位置。由于采用埋头螺钉安装，可自由选择闩锁的锁定位置。闩体坚固，如需要，还可采用车削工艺制作。埋头螺钉作为套件随货提供。
