铝制管状手柄03型

制式	公制
拉手材质	铝合金
安装方式	外装
表面处理	喷塑
颜色	黑色灰色

点击可见技术信息，图纸下载及3D演示

手机扫一扫

铝制管状手柄03型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

B(安装孔距)

F(高度)

72.0

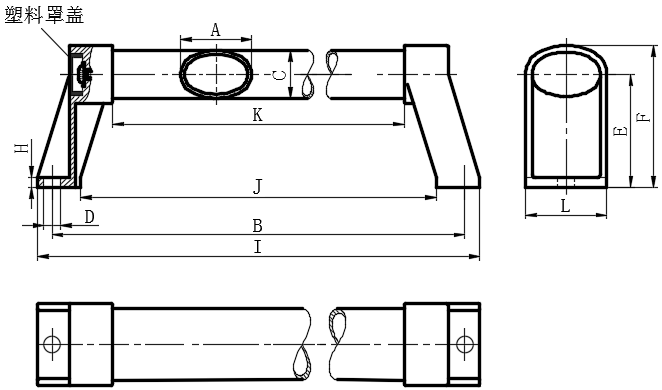

SKU	A	B±0.5 (安装孔距)	C	D	E	F (高度)	H	I	J	K	L	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-03320001	36.0	200.0	24.0	8.5	57.0	72.0	5.0	215.0	171.0	139.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320009	36.0	200.0	24.0	8.5	57.0	72.0	5.0	215.0	171.0	139.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320017	36.0	200.0	24.0	8.5	57.0	72.0	5.0	215.0	171.0	139.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320002	36.0	250.0	24.0	8.5	57.0	72.0	5.0	265.0	221.0	189.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320010	36.0	250.0	24.0	8.5	57.0	72.0	5.0	265.0	221.0	189.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320018	36.0	250.0	24.0	8.5	57.0	72.0	5.0	265.0	221.0	189.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320003	36.0	300.0	24.0	8.5	57.0	72.0	5.0	315.0	271.0	239.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320011	36.0	300.0	24.0	8.5	57.0	72.0	5.0	315.0	271.0	239.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320019	36.0	300.0	24.0	8.5	57.0	72.0	5.0	315.0	271.0	239.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320004	36.0	350.0	24.0	8.5	57.0	72.0	5.0	365.0	321.0	289.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320012	36.0	350.0	24.0	8.5	57.0	72.0	5.0	365.0	321.0	289.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320020	36.0	350.0	24.0	8.5	57.0	72.0	5.0	365.0	321.0	289.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320005	36.0	400.0	24.0	8.5	57.0	72.0	5.0	415.0	371.0	339.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320013	36.0	400.0	24.0	8.5	57.0	72.0	5.0	415.0	371.0	339.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320021	36.0	400.0	24.0	8.5	57.0	72.0	5.0	415.0	371.0	339.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320006	36.0	500.0	24.0	8.5	57.0	72.0	5.0	515.0	471.0	439.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320014	36.0	500.0	24.0	8.5	57.0	72.0	5.0	515.0	471.0	439.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320022	36.0	500.0	24.0	8.5	57.0	72.0	5.0	515.0	471.0	439.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320007	36.0	600.0	24.0	8.5	57.0	72.0	5.0	615.0	571.0	539.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320015	36.0	600.0	24.0	8.5	57.0	72.0	5.0	615.0	571.0	539.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320023	36.0	600.0	24.0	8.5	57.0	72.0	5.0	615.0	571.0	539.0	41.0	G3	在线咨询	1	尚未登入
EV153-03320008	36.0	800.0	24.0	8.5	57.0	72.0	5.0	815.0	771.0	739.0	41.0	G1	在线咨询	1	尚未登入
EV153-03320016	36.0	800.0	24.0	8.5	57.0	72.0	5.0	815.0	771.0	739.0	41.0	G2	在线咨询	1	尚未登入
EV153-03320024	36.0	800.0	24.0	8.5	57.0	72.0	5.0	815.0	771.0	739.0	41.0	G3	在线咨询	1	尚未登入

基本信息
技术信息
附件信息

规格：
手柄管：铝制
手柄支脚：压铸锌喷塑涂层

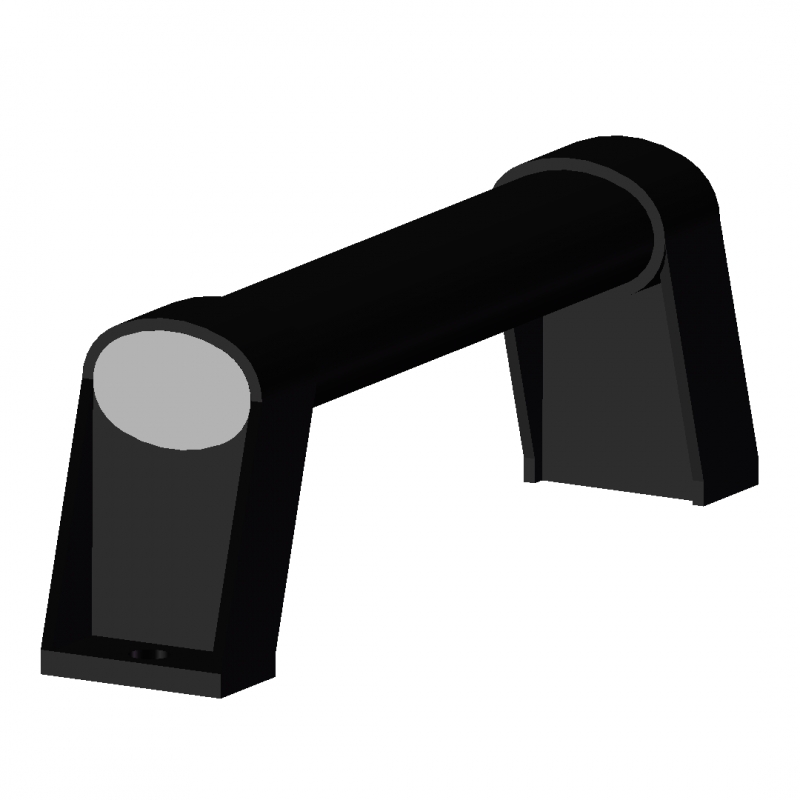

G1：管身喷塑涂层黑色纹理饰面手柄支脚黑色纹理饰面

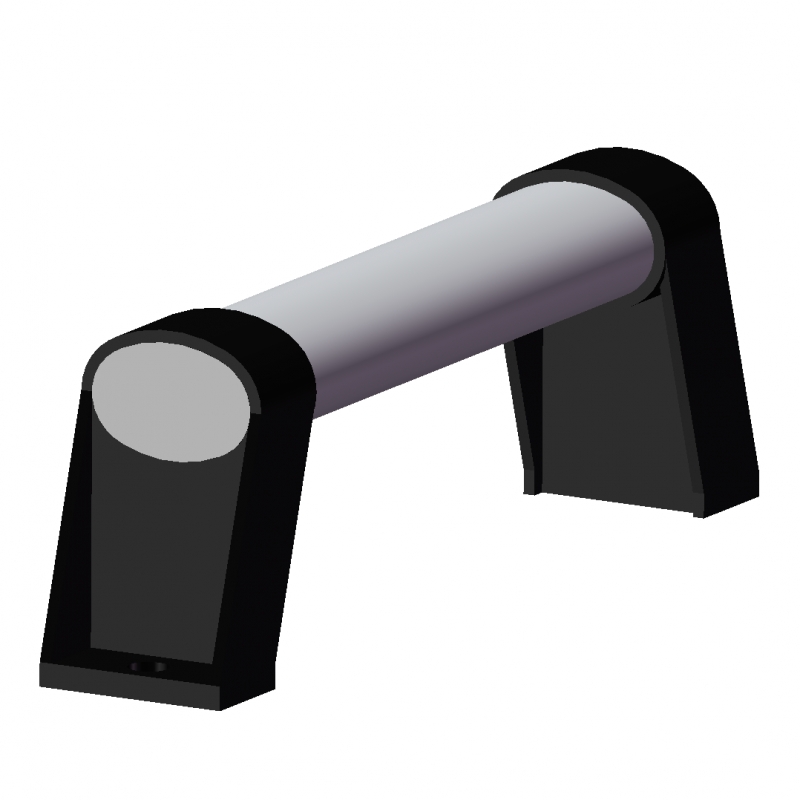

G2：管身氧化处理本色手柄支脚黑色纹理饰面

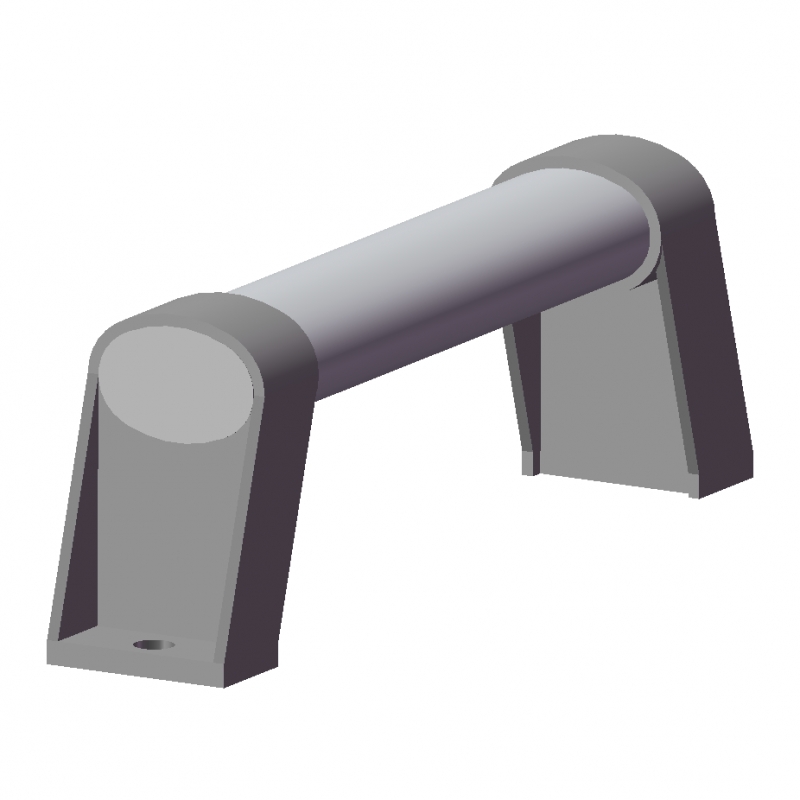

G3：氧化处理本色手柄支脚银色纹理饰面
盖帽：塑料浅灰色

技术信息：

额定负载信息(参见U形手柄载荷2)

U形手柄载荷2.pdf

信息：

椭圆管状手柄具有极高的稳定性。手柄管无需进一步机加工，即可方便地实现特殊长度。
