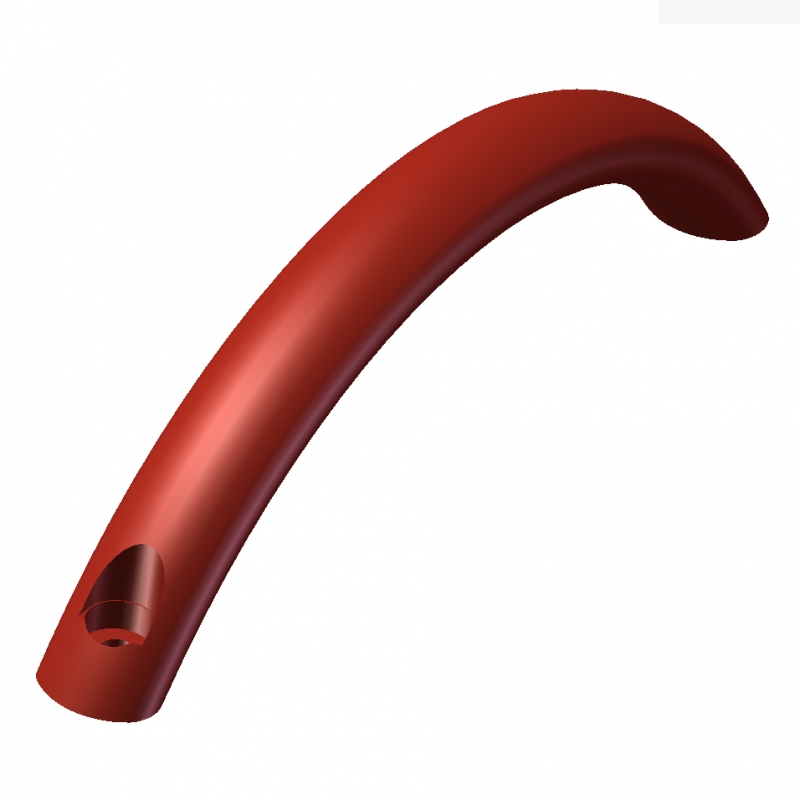

铝制U形手柄01型

制式 公制
拉手材质 铝合金
安装方式 外装
表面处理 喷塑
颜色 红色
点击可见技术信息,图纸下载及3D演示

手机扫一扫
铝制U形手柄01型
  • 铝制U形手柄01型
  • 铝制U形手柄01型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
B(安装孔距)
F(高度)
SKU
A
B±0.25
(安装孔距)
C
(≈)
D
E
F
(高度)
H
I
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-03170005 20.0 160.0 185.0 13.0 5.3 50.0 5.0 5.0 在线咨询 1
尚未登入
EV153-03170007 26.0 160.0 190.0 17.0 6.4 57.0 6.0 6.0 在线咨询 1
尚未登入
EV153-03170006 20.0 192.0 221.0 13.0 5.3 50.0 5.0 5.0 在线咨询 1
尚未登入
EV153-03170008 26.0 192.0 227.0 17.0 6.4 57.0 6.0 6.0 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息

规格:

从操作者一侧安装 铝制 喷塑涂层 红色RAL3000 纹理饰面


技术信息:

额定负载信息(参见U形手柄载荷2)


U形手柄载荷2.pdf


信息:

制造工艺(折弯)允许以相对较少的数量,生产特殊长度的手柄。
