不锈钢恒定扭矩铰链01型

制式 公制
安装位置 右侧安装 左侧安装
安装类型 通孔
最大开启角度 196° 200°
公称扭矩力N·m/1个 1~5
安装孔距范围 0~20mm
铰链材料 组合材料
描述 不锈钢恒定扭矩铰链01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
不锈钢恒定扭矩铰链01型
  • 不锈钢恒定扭矩铰链01型
  • 不锈钢恒定扭矩铰链01型

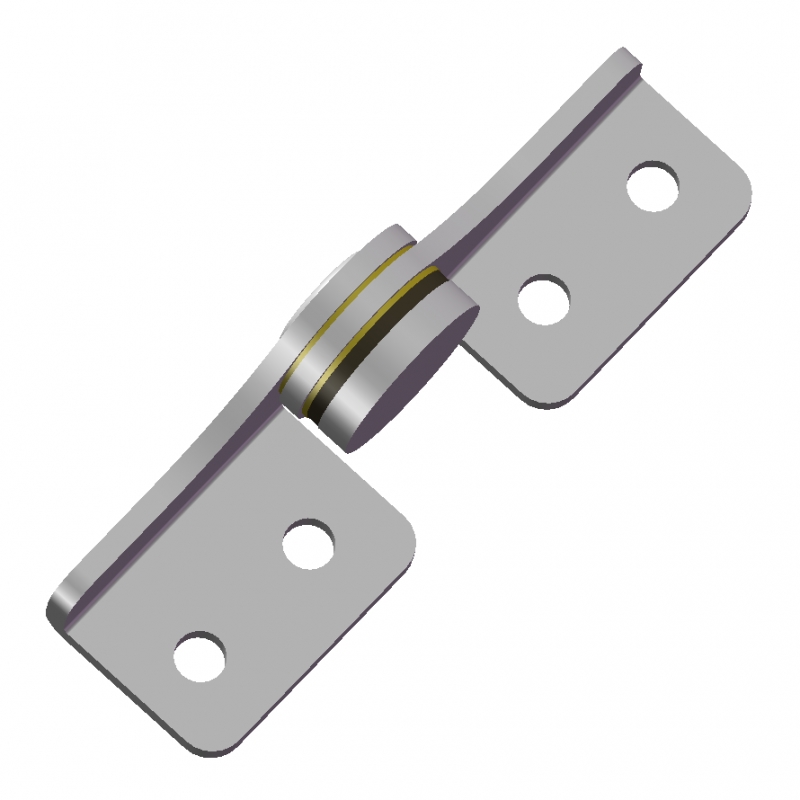

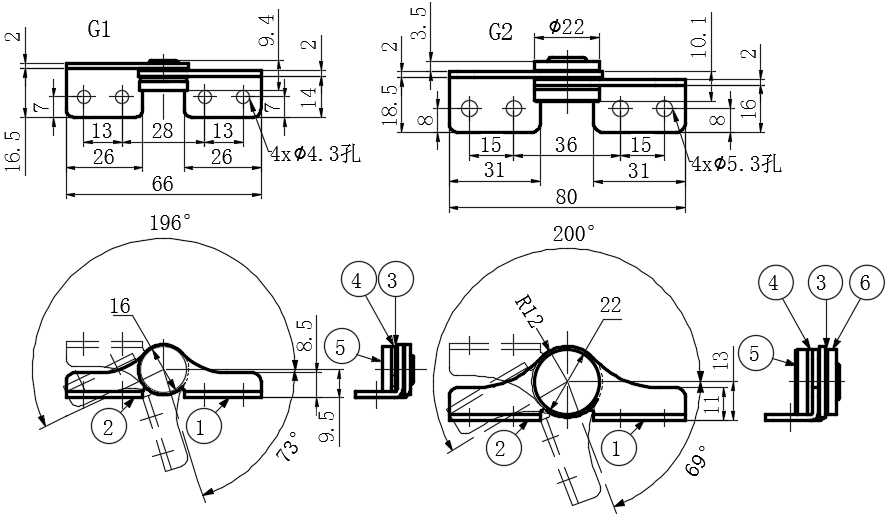

  • 不锈钢恒定扭矩铰链01型G1

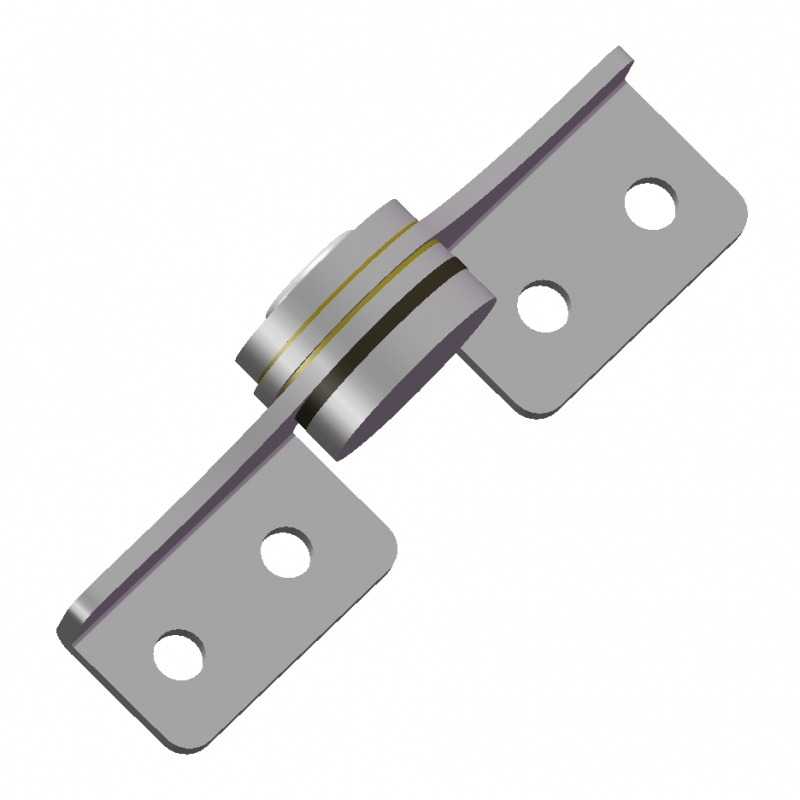

  • 不锈钢恒定扭矩铰链01型G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(扭矩N·m ±20%)
SKU
A
(扭矩N·m ±20%)
B
(扭矩kgf·cm ±20%)
C
(重量g)
D
规格
公称扭矩力范围N·m/1个
安装孔距范围
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV191-12230001 2.0 20.4 30.0 右用 无配线孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-12230002 2.0 20.4 30.0 左用 无配线孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-12230003 3.0 30.6 30.0 右用 无配线孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-12230004 3.0 30.6 30.0 左用 无配线孔 1~5 0~20mm G1 在线咨询 1
尚未登入
EV191-12230005 4.5 45.9 65.0 右用 无配线孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-12230006 4.5 45.9 65.0 左用 无配线孔 1~5 0~20mm G2 在线咨询 1
尚未登入
EV191-12410220 4.5 45.9 60.0 右用 带配线孔 1~5 0~20mm G3 在线咨询 0
金额为空
EV191-12410221 4.5 45.9 60.0 左用 带配线孔 1~5 0~20mm G3 在线咨询 0
金额为空
  • 基本信息
  • 附件信息




规格:使用温度0°C~40°C
用途:液晶显示器及监视用摄像机等
注意:务必参见"力矩承重的计算方法及使用时的注意事项"。请将扭矩值相同的两个铰链左右配套使用。安装时,要确保各铰链的轴心之间无偏差。


力矩承重的计算方法及使用时的注意事项.pdf
