制式 | 公制 |
材质 | 高科技聚合体 |
计数器 | 数字型 |
显示位数 | 三位 |
读数位置 | 正上 正下 斜上 斜下 |
红色指针转动一圈后计数器的数值 | 01.0 02.0 04.0 05.0 10.0 0.10 0.20 0.40 0.50 1.00 |
外壳颜色 | 灰色 橙色 |
描述 | 三位数直接驱动位置指示器, |
底座和外壳:高弹性聚酰胺基(PA)高科技聚合体。黑色底座。 | ||||
外壳颜色:RAL 2004橙色,RAL 7035灰色,光亮饰面。 | ||||
底座与外壳的接合采用超声波焊接,可防止分离并避免灰尘进入。 | ||||
读数窗:透明聚酰胺基(PA-T)高科技聚合体,模压到外壳,密封性极佳。耐溶剂、机油、油脂以及其他化学溶剂(清洁时不得接触酒精)。 | ||||

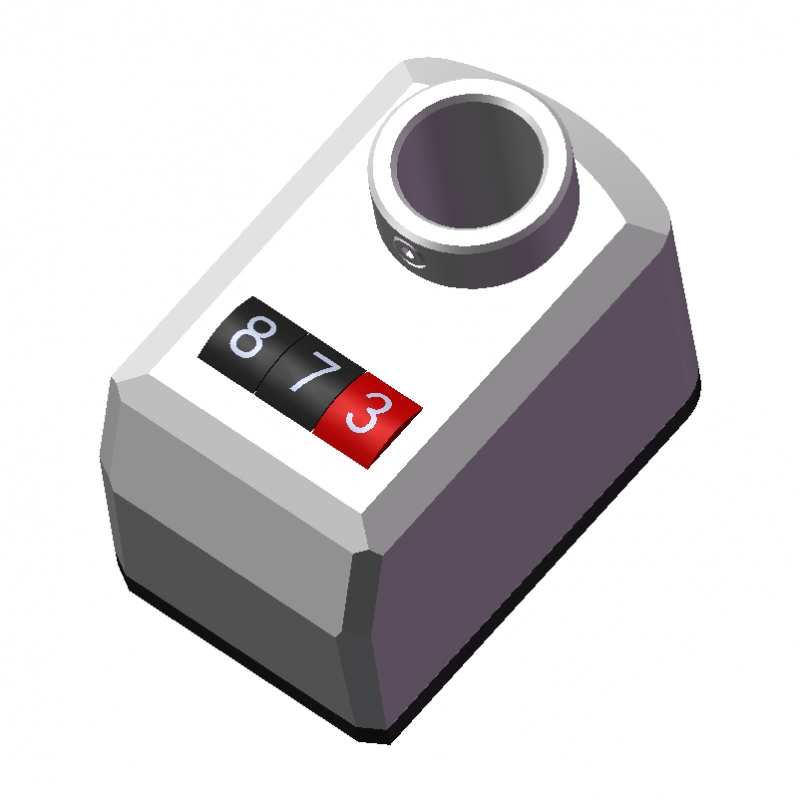

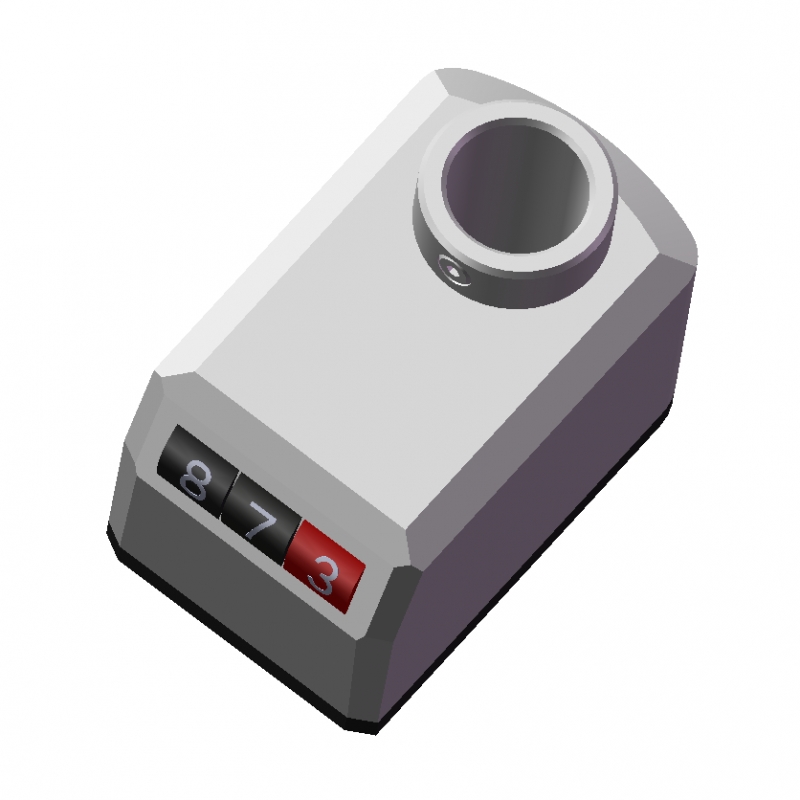

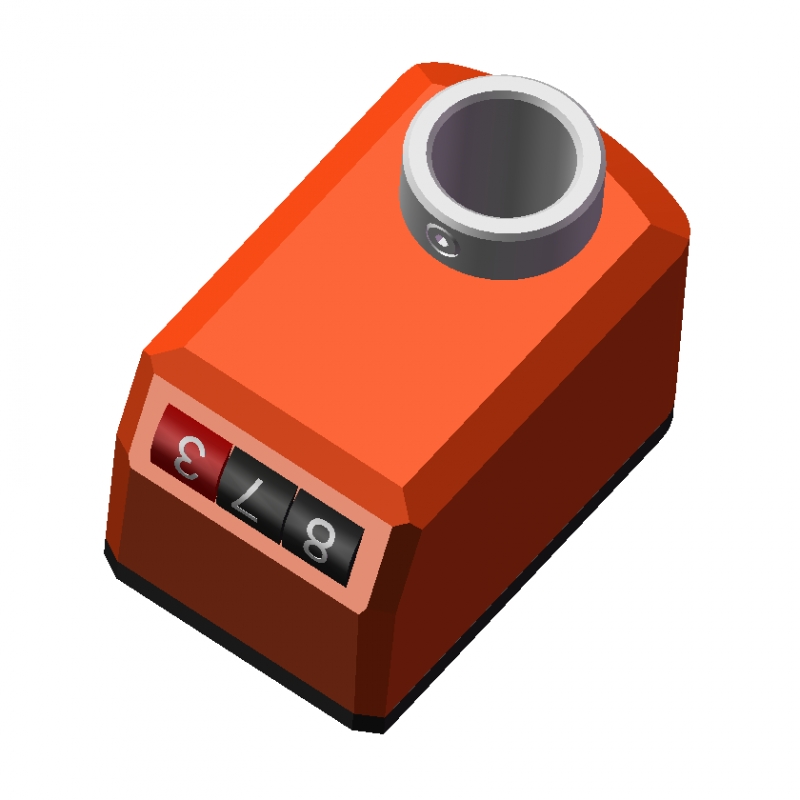

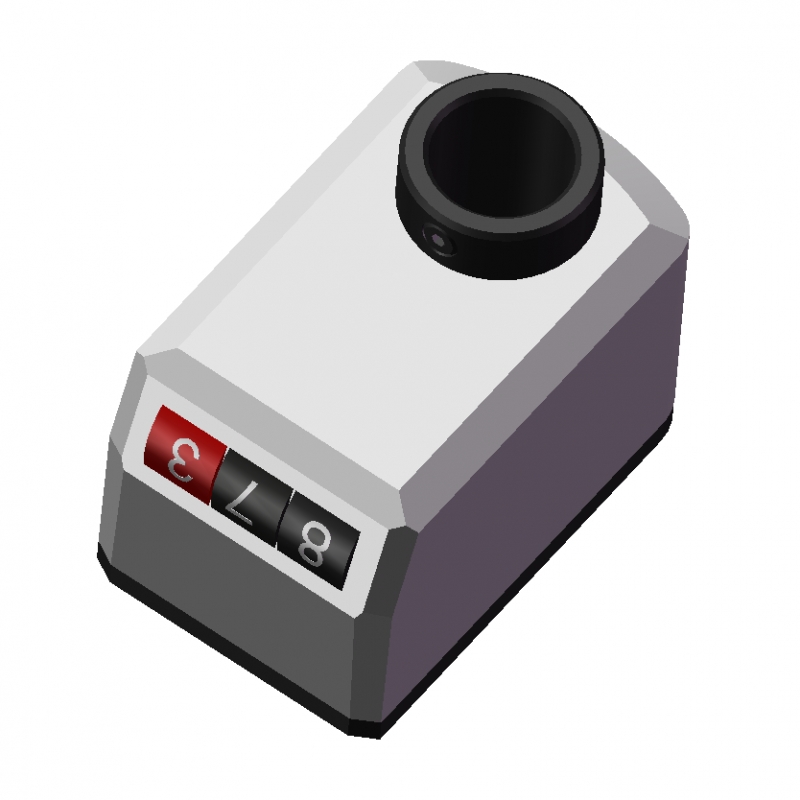

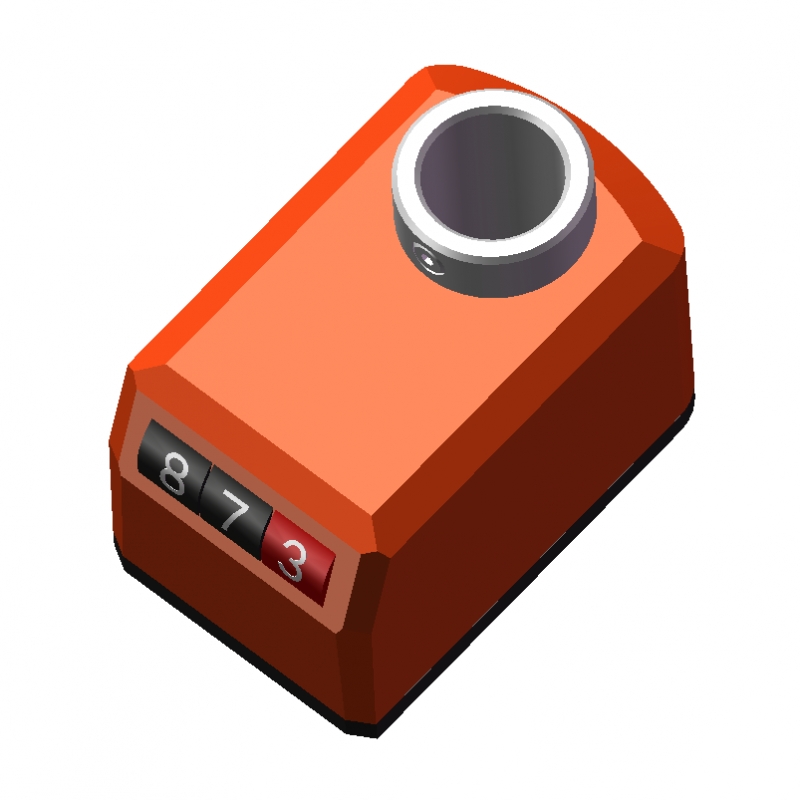

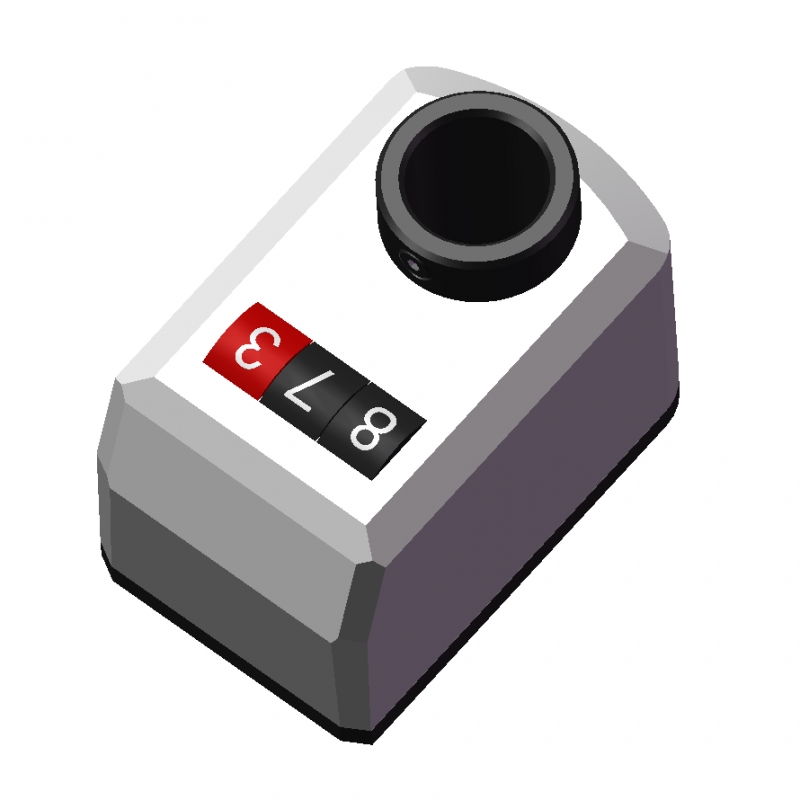

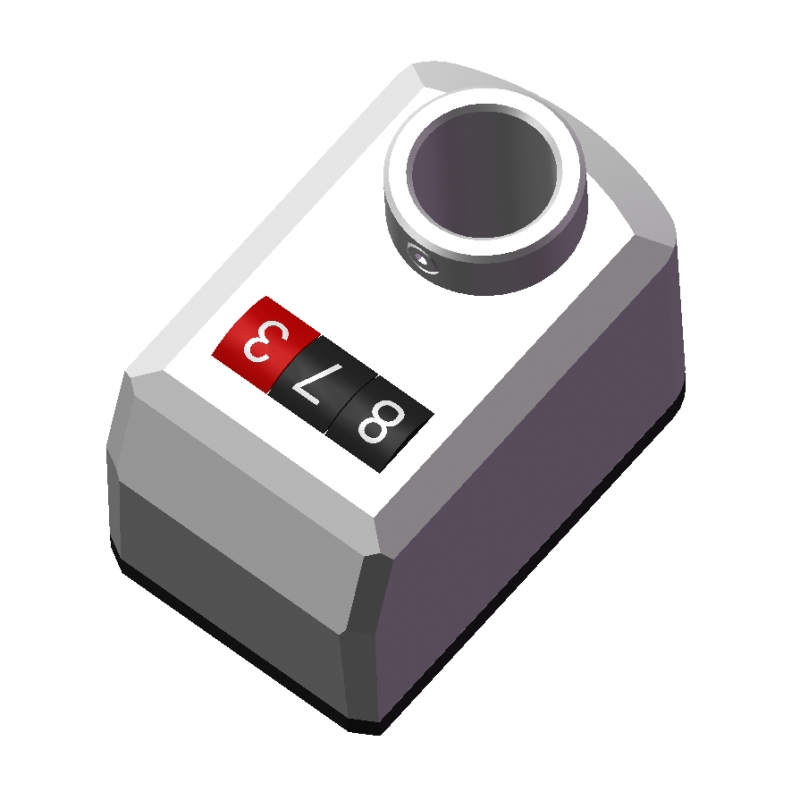

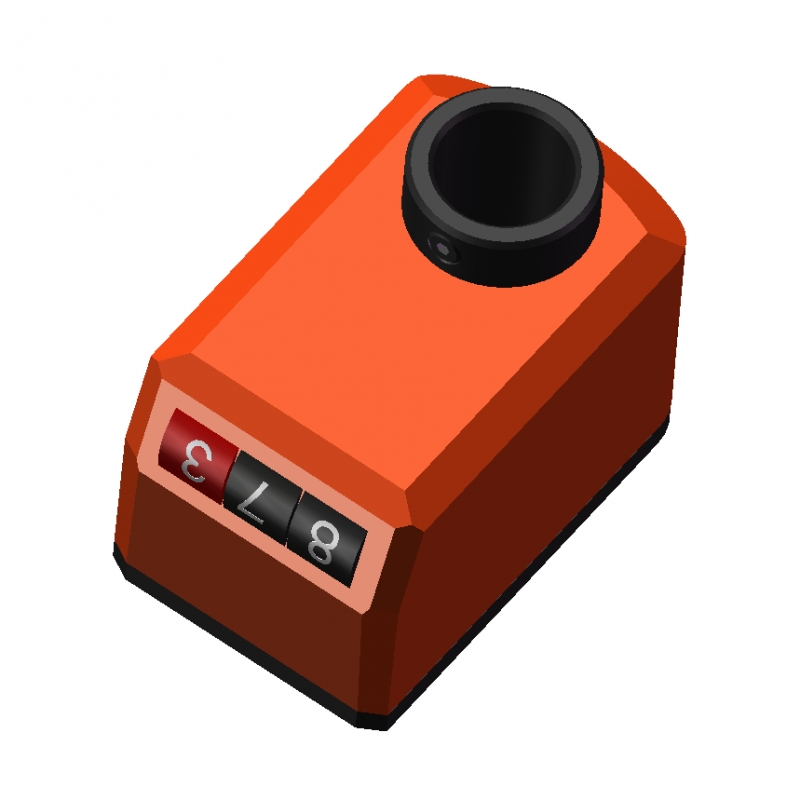

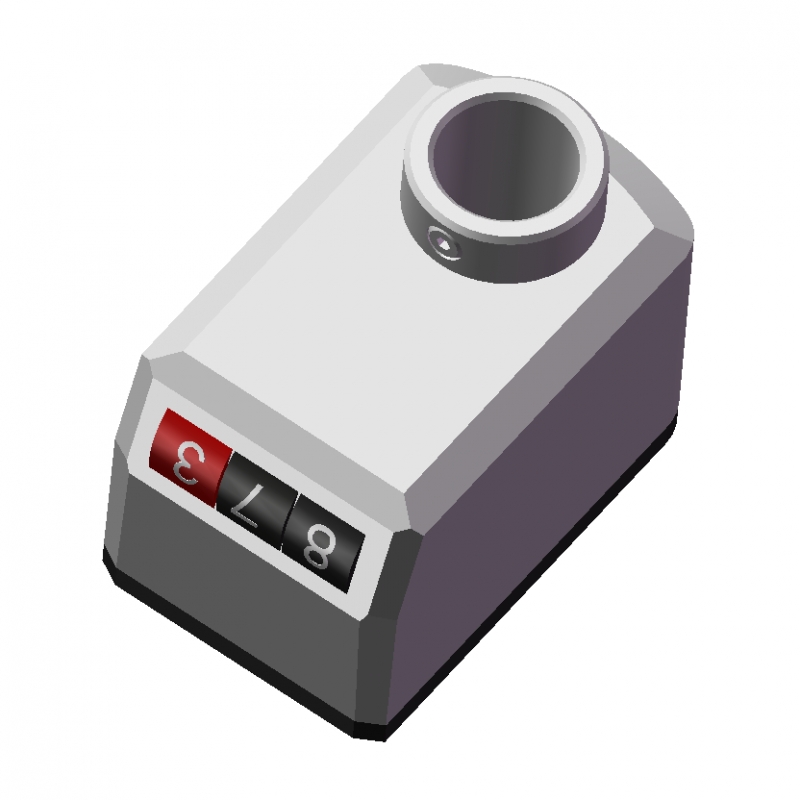

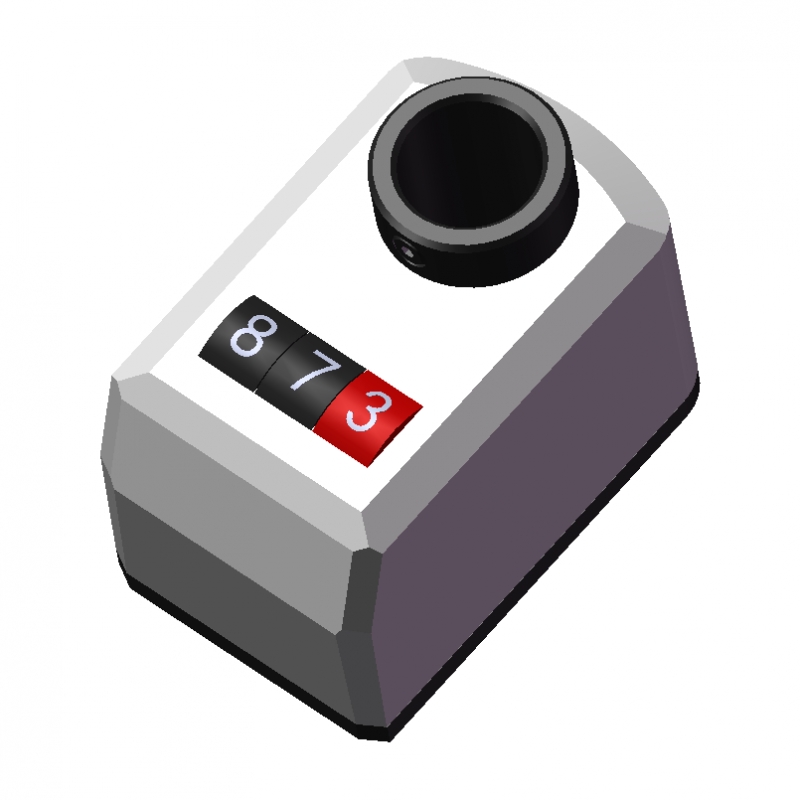

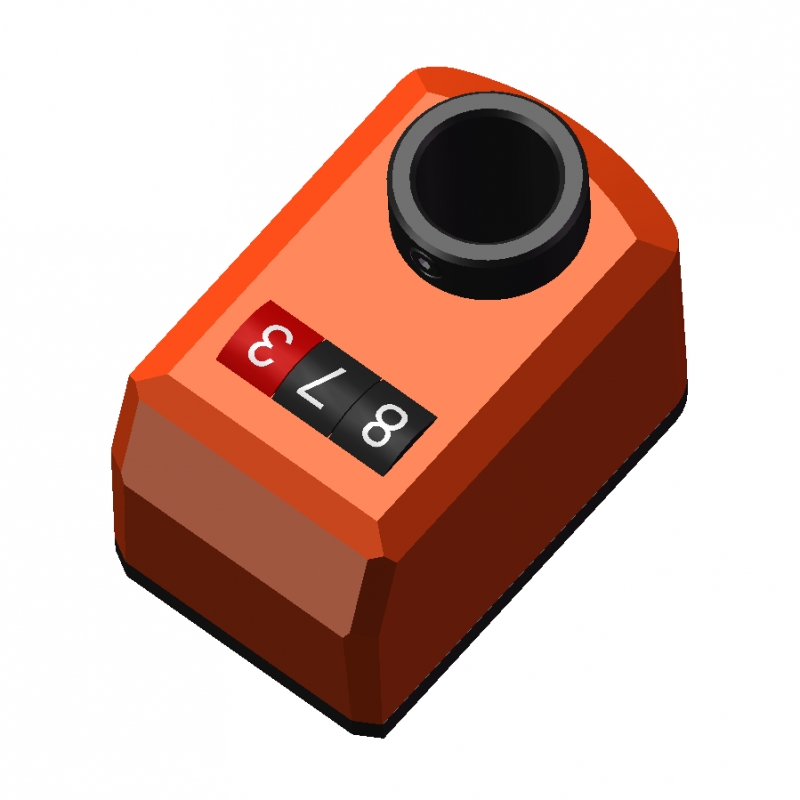

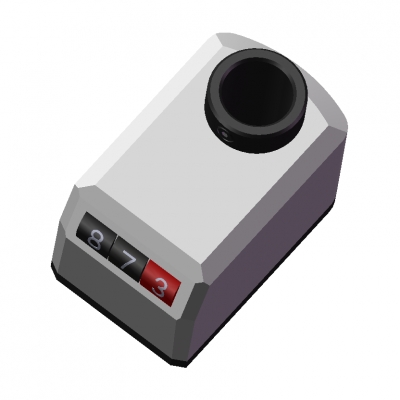

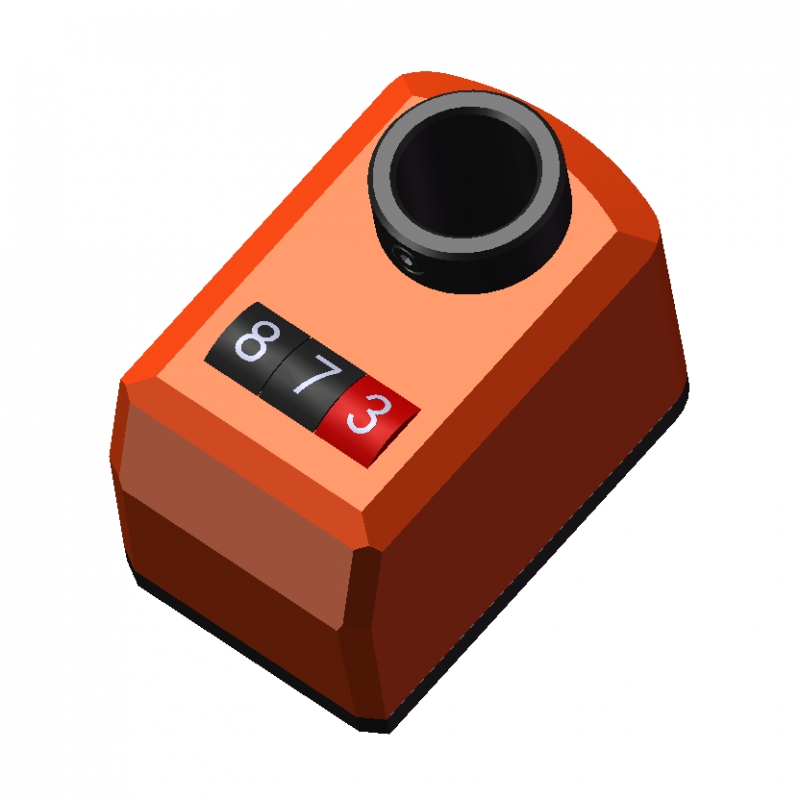

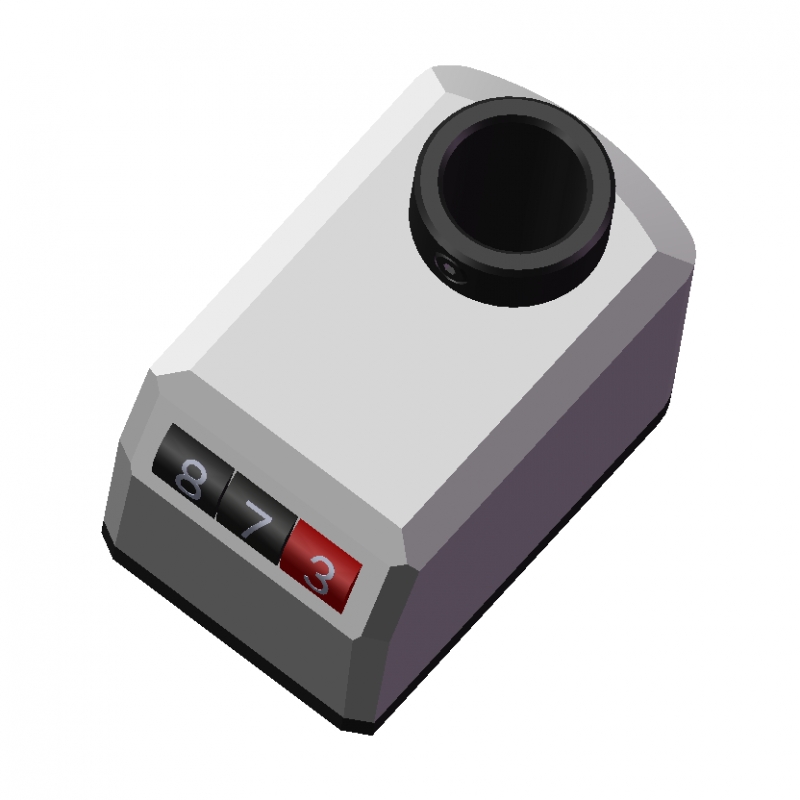

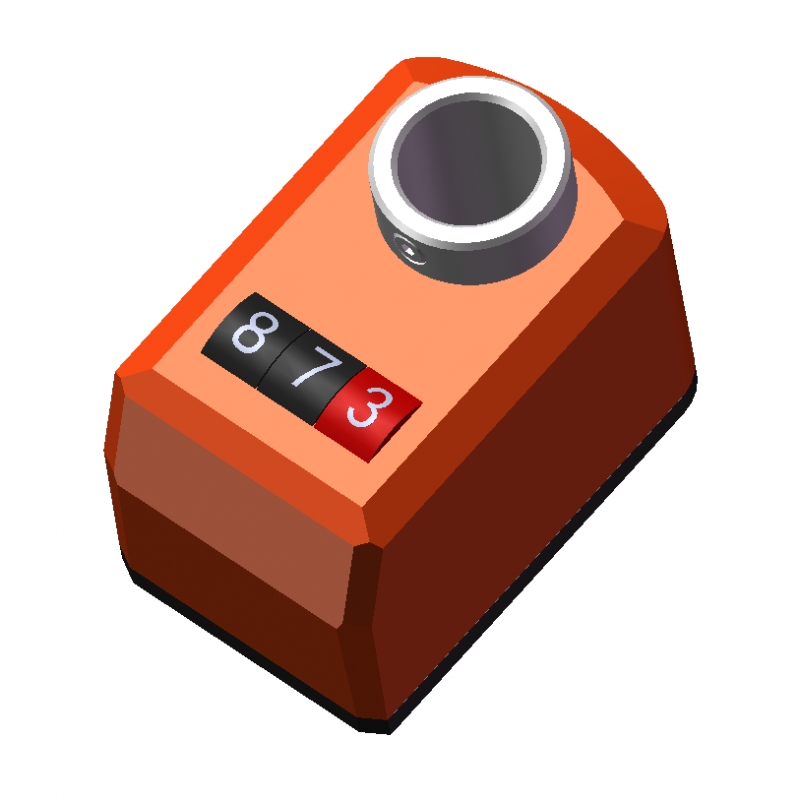

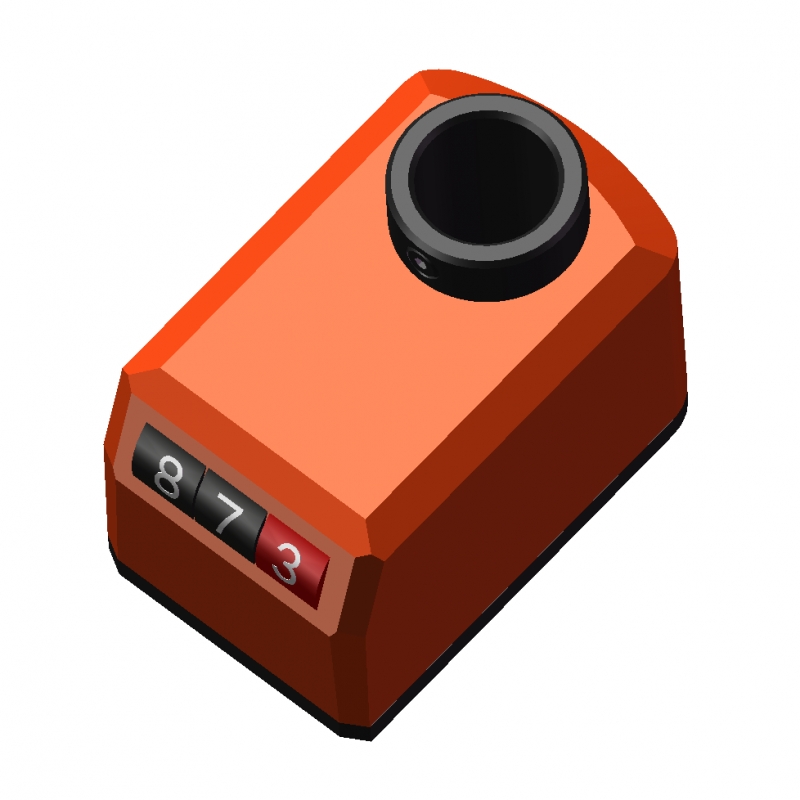

显示:显示由主轴控制的机构从起始位置(0)开始移动的距离。三位数字式滚动计数器。红色滚动带上的数字为小数。显示器可设在不同位置。斜面显示,计数器位于上方。斜面显示,计数器位于下方。正面显示,计数器位于上方。正面显示,计数器位于下方。 | ||||
内部垫圈:O形环前密封条为 NBR 合成橡胶,在壳体与毂之间。 | ||||
背部垫圈:发泡聚乙烯,随货提供。 | ||||
标准型号:衬套带Ф10mm标准H7铰孔,通过带内六角槽和杯状端的埋头螺钉安装到轴上,随货提供。 | ||||
G1型:黑色氧化处理钢毂。 | ||||
G2型: AISI 303 不锈钢毂。 |
旋转方向: 顺时针。轮毂顺时针转动时数值增加。逆时针。轮毂逆时针转动时数值增加。 | ||||
重量:22克 | ||||
人体工程学及设计: 滚动式计数器简洁紧凑,按人体工程学要求设计的数字便于快速读数。放大读数窗使得计数器更加清晰易读。 | ||||

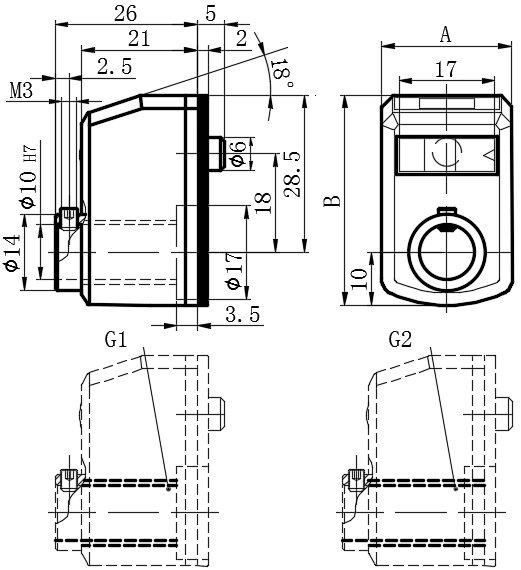

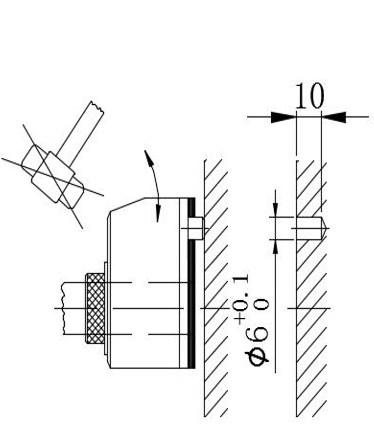

安装说明: 1.在机器本体上钻一个尺寸为Ф6mm×10mm的孔,用以安装尾部基准销,孔离开主轴中心距离为18mm。2.主轴设置在起始或基准位置。3.将清零的滚动式计数器的指示器装在主轴上,并确认基准销是否与孔相匹配。4. 衬套由带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上。 | ||||
按需提供的特殊型号: | ||||
旋转一周后的特殊读数。 | ||||
不同颜色的外壳 | ||||
完全密封的指示器防护等级为IP67,参见P14由铜制衬套和嵌于底座的尾孔内的双重密封圈实现。 | ||||
特征及应用:直接驱动式数字位置指示器适用于处于任何位置的穿入式主轴,可直接显示机器部件的位置读数。还可用于电机驱动操作。 | ||||
可按需提供的附件(需单独订购): | ||||

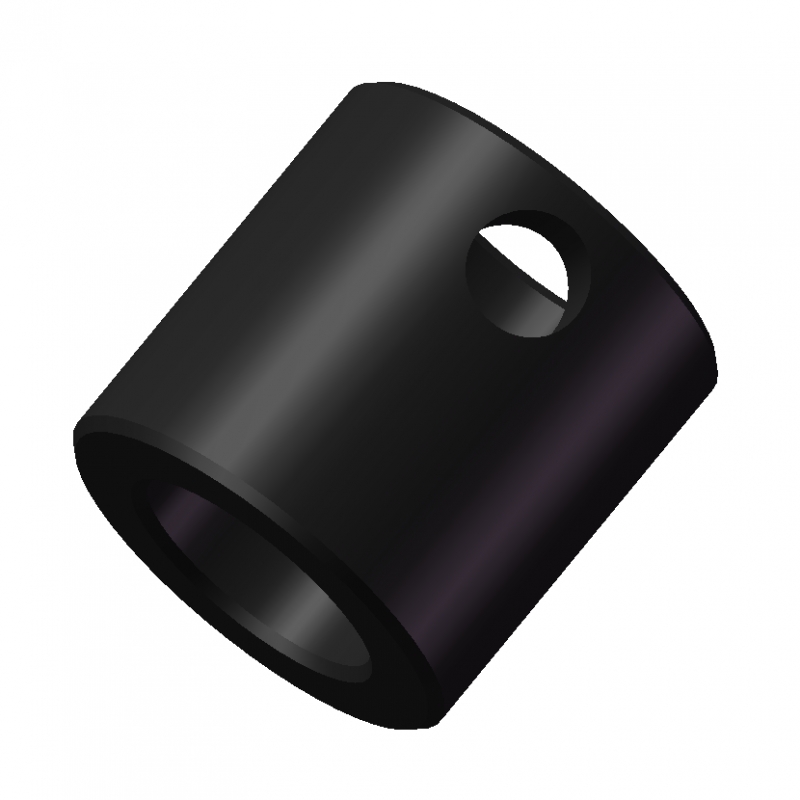

减速衬套02型: | ||||
G1:黑色氧化处理钢制 | ||||
G2:不锈钢制 |
备注:表中所列的主轴最高转速(rpm)是通过对25000套计数器中最右侧滚动带每分钟的极限转速测得的。 |
转速测试是在实验室标准操作环境下进行的。 |
不推荐用于急加速和急停的情况。 |
