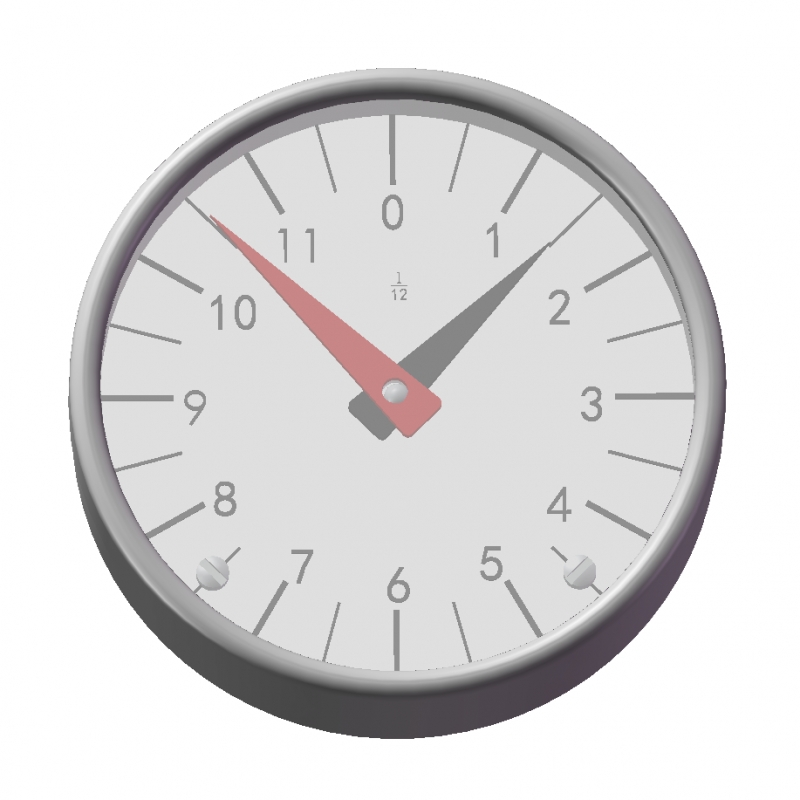

金属中型重力模拟位置指示器

制式	公制
材质	钢制
转动方向	逆时针顺时针
计数器	模拟型
传动比	2.0 4.0 6.0 8.0 10.0 12.0 15.0 16.0 20.0 24.0 30.0 36.0 40.0 48.0 50.0 60.0 72.0 100.0 150.0
描述	金属中型重力模拟位置指示器,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

J(传动比)

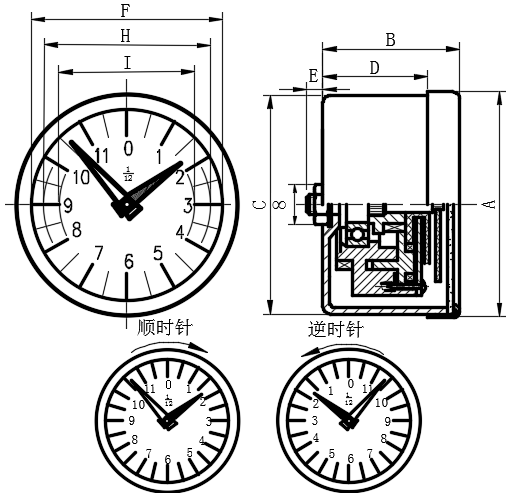

SKU	A	B	C	D	E	F	H	I	J (传动比)	K (转动方向)	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV257-02001609	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	2.0	顺时针	在线咨询	1	尚未登入
EV257-02001610	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	2.0	逆时针	在线咨询	1	尚未登入
EV257-02001611	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	4.0	顺时针	在线咨询	1	尚未登入
EV257-02001612	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	4.0	逆时针	在线咨询	1	尚未登入
EV257-02001595	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	6.0	顺时针	在线咨询	1	尚未登入
EV257-02001596	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	6.0	逆时针	在线咨询	1	尚未登入
EV257-02001613	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	8.0	顺时针	在线咨询	1	尚未登入
EV257-02001614	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	8.0	逆时针	在线咨询	1	尚未登入
EV257-02001597	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	10.0	顺时针	在线咨询	1	尚未登入
EV257-02001598	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	10.0	逆时针	在线咨询	1	尚未登入
EV257-02001599	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	12.0	顺时针	在线咨询	1	尚未登入
EV257-02001600	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	12.0	逆时针	在线咨询	1	尚未登入
EV257-02001615	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	15.0	顺时针	在线咨询	1	尚未登入
EV257-02001616	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	15.0	逆时针	在线咨询	1	尚未登入
EV257-02001617	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	16.0	顺时针	在线咨询	1	尚未登入
EV257-02001618	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	16.0	逆时针	在线咨询	1	尚未登入
EV257-02001601	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	20.0	顺时针	在线咨询	1	尚未登入
EV257-02001602	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	20.0	逆时针	在线咨询	1	尚未登入
EV257-02001603	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	24.0	顺时针	在线咨询	1	尚未登入
EV257-02001604	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	24.0	逆时针	在线咨询	1	尚未登入
EV257-02001605	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	30.0	顺时针	在线咨询	1	尚未登入
EV257-02001606	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	30.0	逆时针	在线咨询	1	尚未登入
EV257-02001607	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	36.0	顺时针	在线咨询	1	尚未登入
EV257-02001608	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	36.0	逆时针	在线咨询	1	尚未登入
EV257-02001619	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	40.0	顺时针	在线咨询	1	尚未登入
EV257-02001620	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	40.0	逆时针	在线咨询	1	尚未登入
EV257-02001621	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	48.0	顺时针	在线咨询	1	尚未登入
EV257-02001622	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	48.0	逆时针	在线咨询	1	尚未登入
EV257-02001623	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	50.0	顺时针	在线咨询	1	尚未登入
EV257-02001624	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	50.0	逆时针	在线咨询	1	尚未登入
EV257-02001625	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	60.0	顺时针	在线咨询	1	尚未登入
EV257-02001626	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	60.0	逆时针	在线咨询	1	尚未登入
EV257-02001627	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	72.0	顺时针	在线咨询	1	尚未登入
EV257-02001628	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	72.0	逆时针	在线咨询	1	尚未登入
EV257-02001629	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	100.0	顺时针	在线咨询	1	尚未登入
EV257-02001630	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	100.0	逆时针	在线咨询	1	尚未登入
EV257-02001631	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	150.0	顺时针	在线咨询	1	尚未登入
EV257-02001632	68.4	32.0	67.0	19.3	1.0	60.0	51.0	44.0	150.0	逆时针	在线咨询	1	尚未登入

基本信息
技术信息
附件信息

外壳:镀锌钢
座圈：AISI 303 不锈钢
读数窗：玻璃
表盘：
本色，亚光阳极氧化铝制
顺时针或逆时针刻度，黑色
读数：
黑色指针指示主轴从起始位置（0）起的转动圈数；红色指针指示其该次转动的移动部分


滚珠座圈轴承：确保读数的精确度

传动比：
选择转动比参见“重力式位置指示器(P15）”

特征及应用：
整合重力位置指示器的旋钮适用于处于水平位置或最大倾斜角度为60°的主轴。

选择手轮参见列表“手轮旋钮相匹配的可选指示器2(P16)”

重力式位置指示器(P15）.pdf

手轮旋钮相匹配的可选指示器2(P16).pdf

按需提供的特殊型号：
带商标的特制表盘或定制刻度
特殊转动比
填充液体，有机玻璃观测窗，最高连续工作温度40°C

单指针
窗体为有机玻璃，而非普通玻璃
