指示器外壳

制式 公制
搭配使用附件 重力式指示器附件 正驱动式指示器附件
描述 指示器外壳,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
指示器外壳
  • 指示器外壳
  • 指示器外壳
  • 指示器外壳G1
  • 指示器外壳G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(直径)
B(高度)
SKU
A
(直径)
B
(高度)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV172-02000341 76.0 34.0 G1 在线咨询 10
金额为空
EV172-02000342 122.0 41.0 G2 在线咨询 10
金额为空
  • 基本信息
  • 附件信息
材料:玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
标准型号:

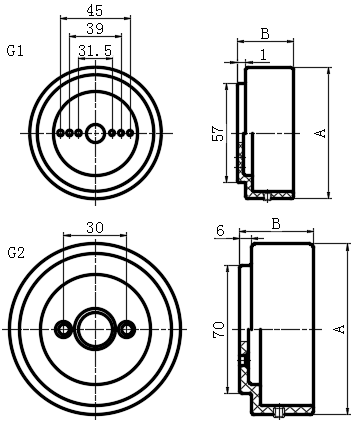

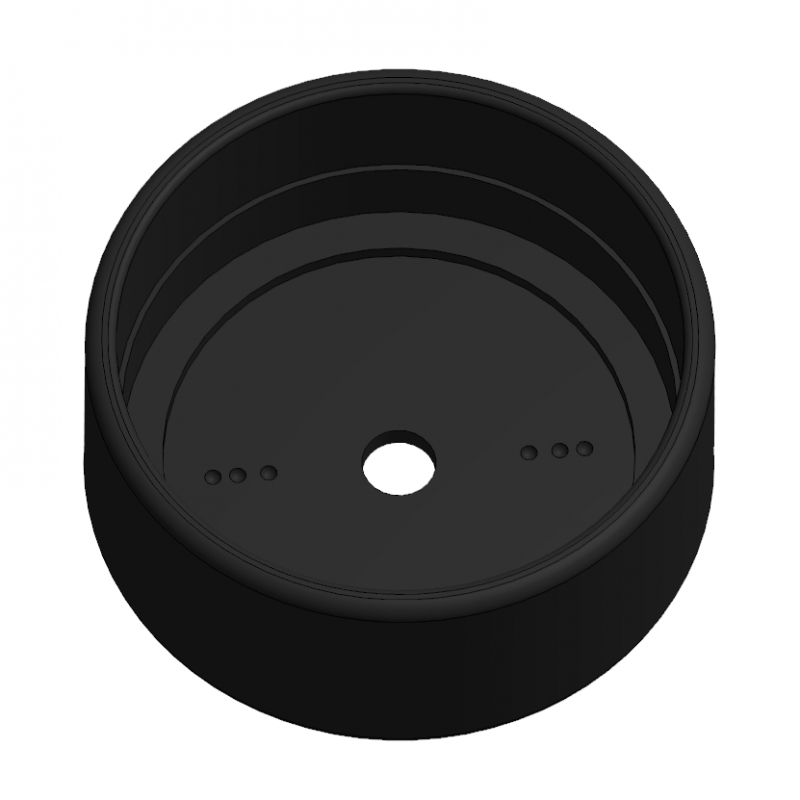

G1型:表壳底装有三对凹穴(根据指示器类型钻制),供货还包括两颗M4x14埋头螺钉。

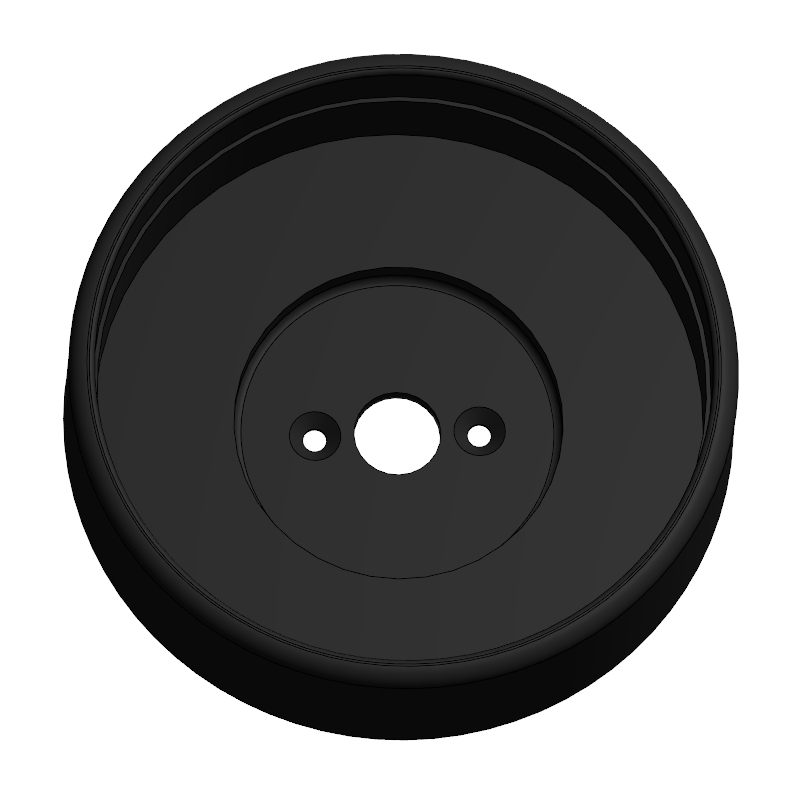

G2型:带两个用于装配M4x14埋头螺钉的孔,供货包括这两颗埋头螺钉。



适用于装在手轮或其它控制装置上的重力指示器。
