位置指示器

指示器配套附件

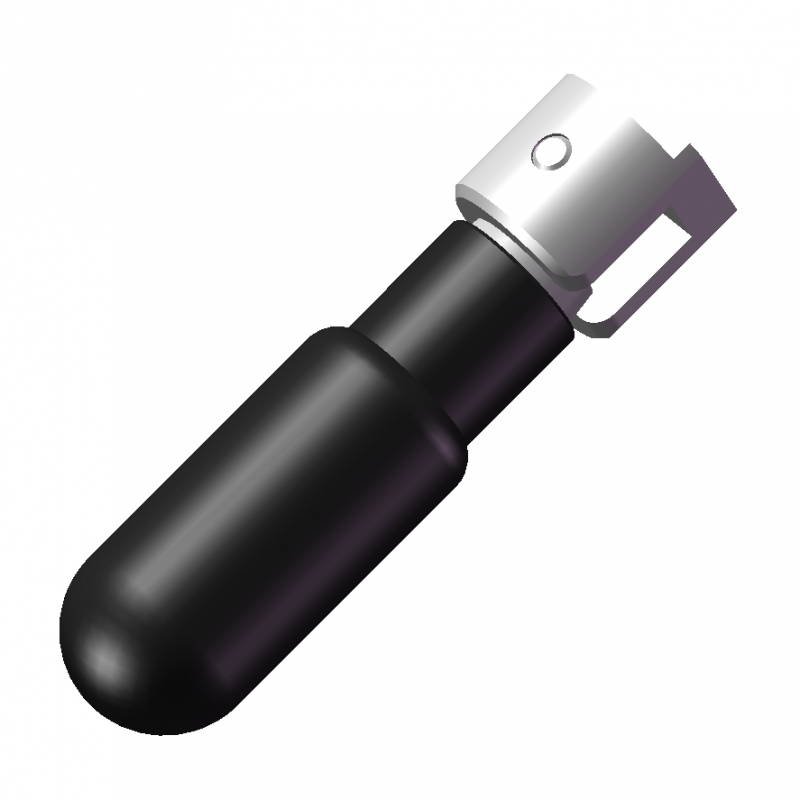

折叠手柄01型

制式	公制
描述	折叠手柄01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

折叠手柄01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

C(手柄长)

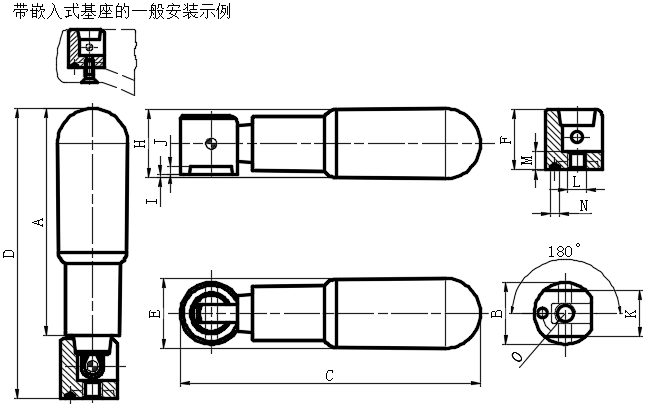

SKU	A	B	C (手柄长)	D	E	F	H	I	J	K	L	M	N	O	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-02000066	45.0	16.0	63.0	60.0	15.5	14.0	15.0	0.5	1.7	10.0	M4	4.0	3.0	5.5	G1	在线咨询	10	金额为空
EV153-02000074	45.0	16.0	63.0	60.0	15.5	14.0	15.0	0.5	1.7	10.0	M5	4.0	3.0	5.5	G2	在线咨询	10	金额为空
EV153-02000067	60.0	16.0	78.0	74.0	18.0	14.0	16.5	1.5	1.7	10.0	M4	4.0	3.0	5.5	G1	在线咨询	10	金额为空
EV153-02000075	60.0	16.0	78.0	74.0	18.0	14.0	16.5	1.5	1.7	10.0	M4	4.0	3.0	5.5	G2	在线咨询	10	金额为空
EV153-02000068	65.0	16.0	89.5	80.5	22.0	14.0	20.5	1.5	1.7	10.0	M4	4.0	3.0	5.5	G1	在线咨询	10	金额为空
EV153-02000076	65.0	16.0	89.5	80.5	22.0	14.0	20.5	1.5	1.7	10.0	M4	4.0	3.0	5.5	G2	在线咨询	10	金额为空
EV153-02000069	65.0	20.0	91.5	85.0	22.0	18.5	20.5	1.5	2.3	14.0	M6	5.0	3.0	7.0	G1	在线咨询	10	金额为空
EV153-02000077	65.0	20.0	91.5	85.0	22.0	18.5	20.5	1.5	2.3	14.0	M6	5.0	3.0	7.0	G2	在线咨询	10	金额为空
EV153-02000070	73.0	20.0	99.0	93.0	23.0	18.5	21.0	2.0	2.3	14.0	M6	5.0	3.0	7.0	G1	在线咨询	10	金额为空
EV153-02000078	73.0	20.0	99.0	93.0	23.0	18.5	21.0	2.0	2.3	14.0	M6	5.0	3.0	7.0	G2	在线咨询	10	金额为空
EV153-02000071	80.0	20.0	106.0	100.0	24.0	18.5	21.5	2.5	2.3	14.0	M6	5.0	3.0	7.0	G1	在线咨询	10	金额为空
EV153-02000079	80.0	20.0	106.0	100.0	24.0	18.5	21.5	2.5	2.3	14.0	M6	5.0	3.0	7.0	G2	在线咨询	10	金额为空
EV153-02000072	90.0	20.0	115.5	110.0	25.0	18.5	24.5	0.5	2.3	14.0	M6	5.0	3.0	7.0	G1	在线咨询	10	金额为空
EV153-02000080	90.0	20.0	115.5	110.0	25.0	18.5	24.5	0.5	2.3	14.0	M6	5.0	3.0	7.0	G2	在线咨询	10	金额为空
EV153-02000073	90.0	26.0	119.0	114.0	25.0	23.0	24.5	0.5	2.3	18.0	M6	7.0	3.0	9.0	G1	在线咨询	10	金额为空
EV153-02000081	90.0	26.0	119.0	114.0	25.0	23.0	24.5	0.5	2.3	18.0	M6	7.0	3.0	9.0	G2	在线咨询	10	金额为空

基本信息
附件信息

材料：聚酰胺基（PA）高科技聚合体手柄，黑色，亚光饰面。

标准型号：
G1型：黑色氧化处理钢制柄杆，嵌入式安装基座为烧结氧化钢制，黑色氧化处理钢制螺钉。

G2型：AISI 303不锈钢柄杆，嵌入式安装基座为AISI 303烧结不锈钢材质，AISI 303不锈钢螺钉。

操作及应用：
操作时，手柄枢轴可自由转动：一个同轴衬套系统用于补偿复位弹簧的负载。

该系列的折叠手柄专门设计用于那些由于缺乏空间位置或基于安全原因，手柄在完成操作后必须折叠起来的应用场合。
