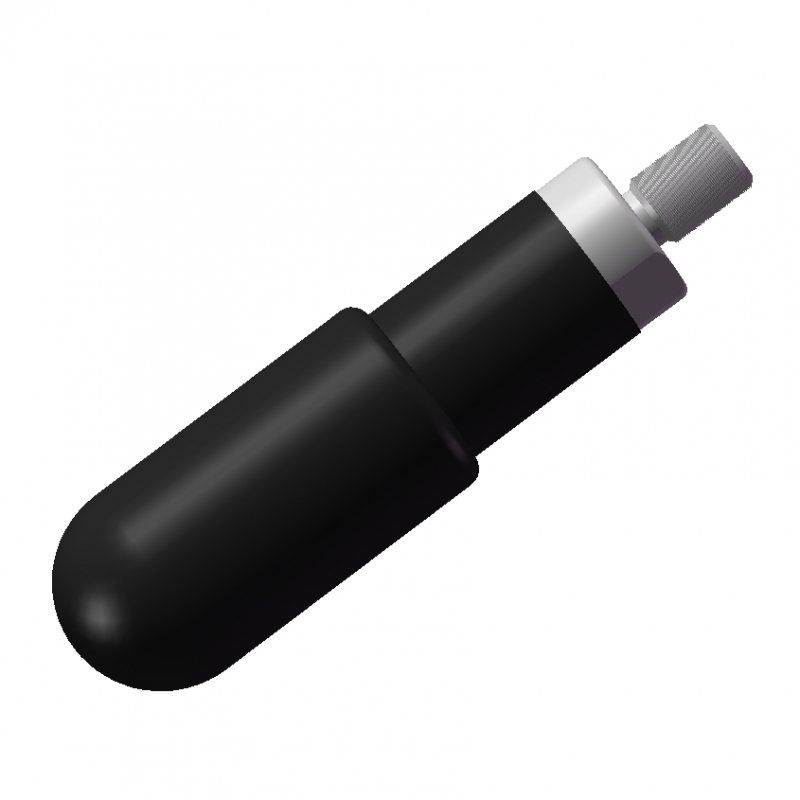

旋转手柄

制式 公制
描述 旋转手柄,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
旋转手柄
  • 旋转手柄
  • 旋转手柄
  • 旋转手柄G1G2
  • 旋转手柄G3
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

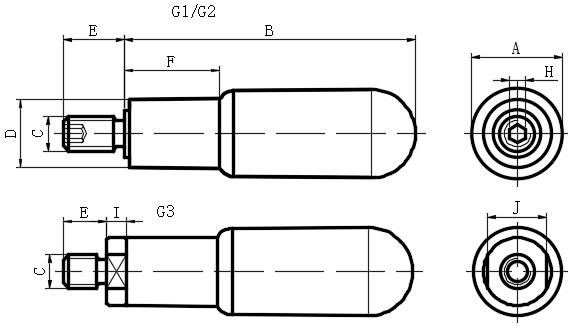

规格筛选
清除条件
SKU
A
B
C
(螺纹规格)
D
E
F
H
I
J
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-02000037 14.0 35.0 M5 11.0 10.0 10.5 3.0 - - G1 在线咨询 10
金额为空
EV153-02000038 14.0 35.0 M6 11.0 10.0 10.5 3.0 - - G1 在线咨询 10
金额为空
EV153-02000039 15.5 45.0 M6 13.0 13.0 15.0 3.0 - - G1 在线咨询 10
金额为空
EV153-02000041 18.0 60.0 M6 14.5 13.0 19.0 3.0 - - G1 在线咨询 10
金额为空
EV153-02000051 15.5 45.0 M6 13.0 13.0 15.0 3.0 - - G2 在线咨询 10
金额为空
EV153-02000053 18.0 60.0 M6 14.5 13.0 19.0 3.0 - - G2 在线咨询 10
金额为空
EV153-02000040 15.5 45.0 M8 13.0 13.0 15.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000042 18.0 60.0 M8 14.5 13.0 19.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000043 22.0 65.0 M8 18.0 15.0 21.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000045 23.0 73.0 M8 19.0 15.0 24.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000047 24.0 80.0 M8 19.0 15.0 27.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000052 15.5 45.0 M8 13.0 13.0 15.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000054 18.0 60.0 M8 14.5 13.0 19.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000055 22.0 65.0 M8 18.0 15.0 21.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000057 23.0 73.0 M8 19.0 15.0 24.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000059 24.0 80.0 M8 19.0 15.0 27.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000063 22.0 65.0 M8 18.0 12.0 21.0 - 6.5 16.0 G3 在线咨询 10
金额为空
EV153-02000044 22.0 65.0 M10 18.0 15.0 21.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000046 23.0 73.0 M10 19.0 15.0 24.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000048 24.0 80.0 M10 19.0 15.0 27.0 4.0 - - G1 在线咨询 10
金额为空
EV153-02000049 25.0 90.0 M10 19.5 17.0 30.0 5.0 - - G1 在线咨询 10
金额为空
EV153-02000050 27.0 101.0 M10 22.0 17.0 34.0 5.0 - - G1 在线咨询 10
金额为空
EV153-02000056 22.0 65.0 M10 18.0 15.0 21.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000058 23.0 73.0 M10 19.0 15.0 24.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000060 24.0 80.0 M10 19.0 15.0 27.0 4.0 - - G2 在线咨询 10
金额为空
EV153-02000061 25.0 90.0 M10 19.5 17.0 30.0 5.0 - - G2 在线咨询 10
金额为空
EV153-02000062 27.0 101.0 M10 22.0 17.0 34.0 5.0 - - G2 在线咨询 10
金额为空
EV153-02000064 24.0 80.0 M10 18.5 12.0 27.0 - 6.5 16.0 G3 在线咨询 10
金额为空
EV153-02000065 27.0 101.0 M12 22.0 13.0 34.0 - 7.5 19.0 G3 在线咨询 10
金额为空
  • 基本信息
材料:聚酰胺基(PA)高科技聚合体手柄,黑色,亚光饰面。
标准型号:
G1:镀锌钢制螺杆,螺纹端头带内六角孔。
G2:AISI 303   不锈钢螺杆,螺纹端头带内六角孔。
G3:镀锌钢制螺杆,带两个用于正前方固定的扳手平面。
