五瓣凸轮正驱动式位置指示器旋钮

制式 公制
描述 五瓣凸轮正驱动式位置指示器旋钮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
五瓣凸轮正驱动式位置指示器旋钮
  • 五瓣凸轮正驱动式位置指示器旋钮
  • 五瓣凸轮正驱动式位置指示器旋钮

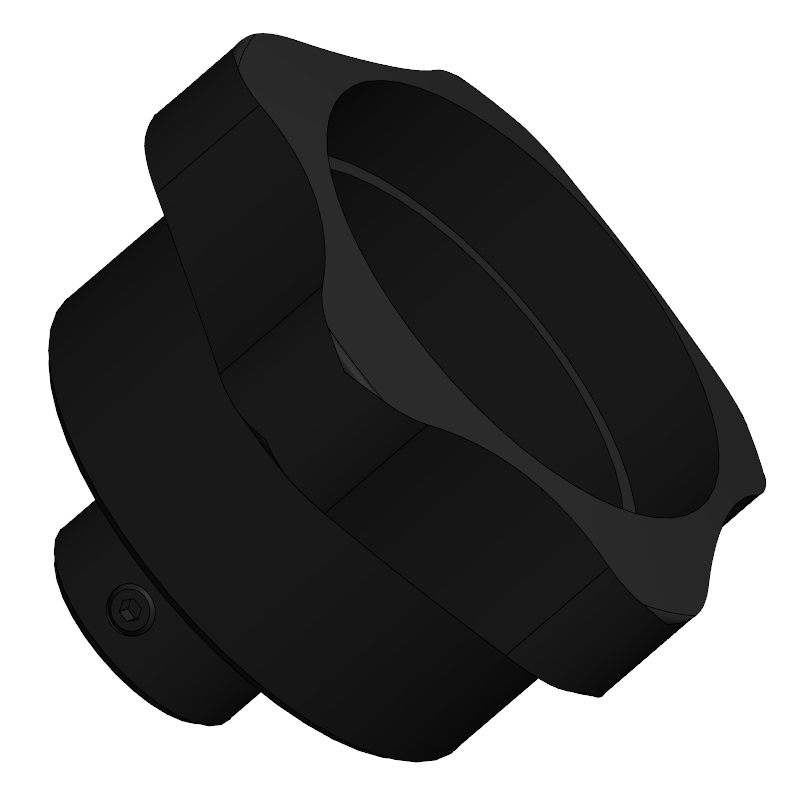

  • 五瓣凸轮正驱动式位置指示器旋钮G1

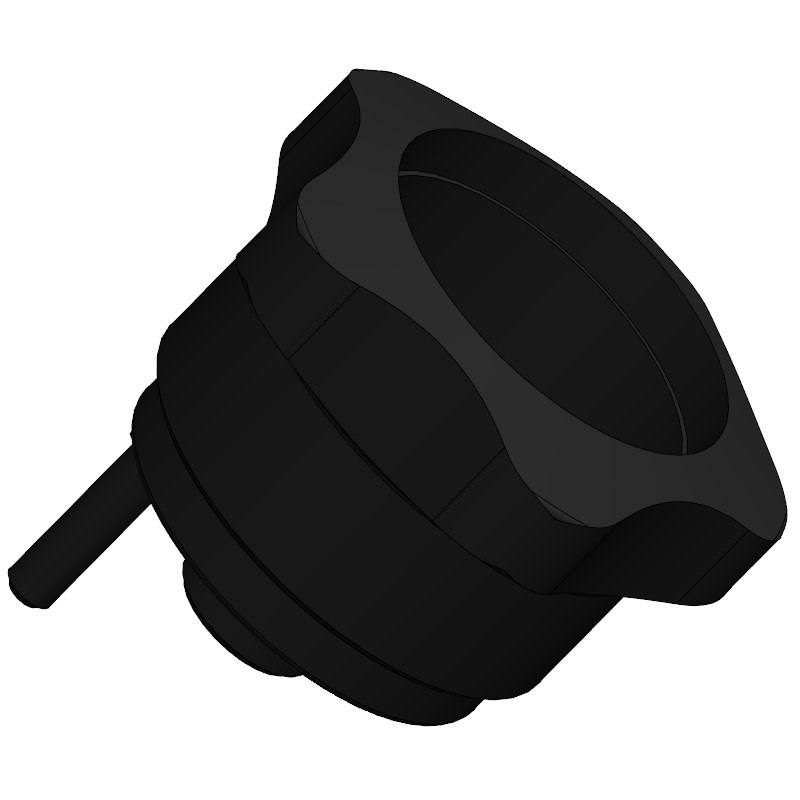

  • 五瓣凸轮正驱动式位置指示器旋钮G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
B
(高度)
C
D
E
F
H
I
J
K
L
M
N
O
P
Q

(手轮指示器组合)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV154-02000322 72.0 52.0 10.0 17.0 24.0 18.0 56.0 M5 6.0 15.9 19.0 - - - - - 组合1 G1 在线咨询 1
尚未登入
EV154-02000324 72.0 55.0 10.0 20.5 18.0 - 56.0 M5 5.0 18.5 19.0 6.0 M4 10.5 14.5 19.0 组合3 G2 在线咨询 1
尚未登入
EV154-02000323 98.0 58.0 12.0 22.0 27. 5 22.0 76.5 M5 6.0 20.5 19.0 - - - - - 组合2 G1 在线咨询 1
尚未登入
EV154-02000325 98.0 58.0 12.0 22.0 30.0 - 76.5 M5 6.0 20.0 19.0 6.0 M4 12.0 13.1 28.5 组合4 G2 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
材料:玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
标准型号:黑色氧化处理钢制轮毂,带H7铰孔,采用带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上。
G1型:用于重力式指示器
G2型:用于正驱动式指示器 尾部法兰带有聚甲醛基(POM)高科技聚合体内置冠状齿轮。黑色氧化处理钢制固定销。


特征及应用:人体工学设计使得握持更加有效。旋钮外形的无空腔设计,可防止有害残留物淤积,确保其易于清洁。   尤其适用于必须经常使用水枪或蒸汽清洗部件的机器和设备。
指示器选择 另行订购:如需选择指示器,参见表格相匹配的可选指示器。
同时参见正驱动式指示器说明(P11)或重力式位置指示器(P15)
可按需提供的配件:
罩盖(用于替代指示器安装)
按需提供的特殊型号:带不锈钢毂的旋钮

组合1=金属小型重力模拟位置指示器/

           塑料小型重力模拟位置指示器


组合2=金属中型重力模拟位置指示器/

           塑料中型重力模拟位置指示器/

           塑料中型重力数字模拟位置指示器


组合3=金属小型正驱动模拟位置指示器/

           塑料小型正驱动模拟位置指示器


组合4=金属中型正驱动模拟位置指示器/

           塑料中型正驱动模拟位置指示器/

           塑料正驱动数字模拟位置指示器


正驱动式指示器说明(P11).pdf

重力式位置指示器(P15).pdf
