实心位置指示器手轮

制式 公制
描述 实心位置指示器手轮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

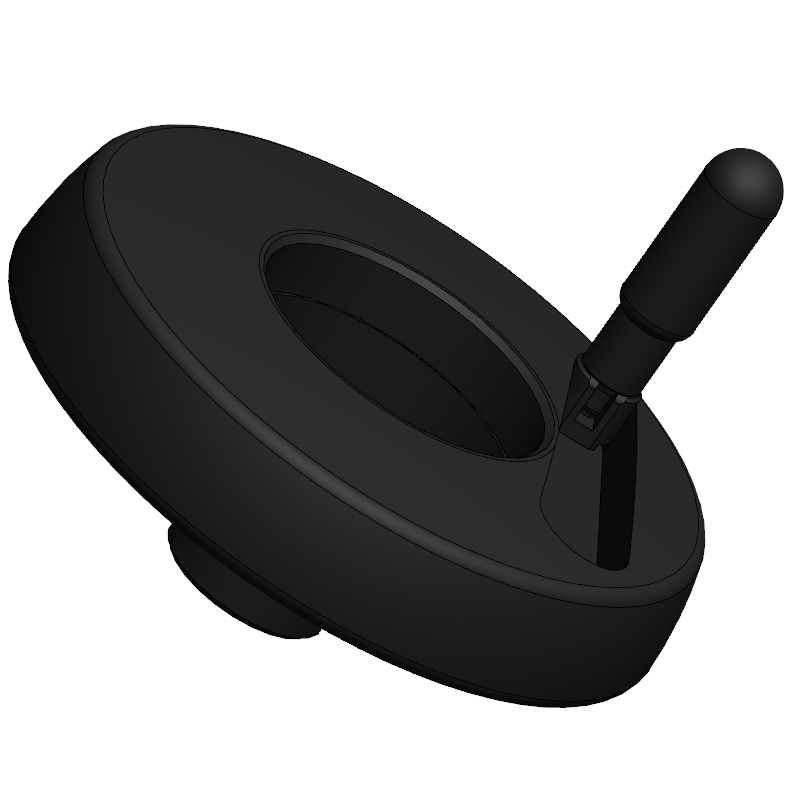

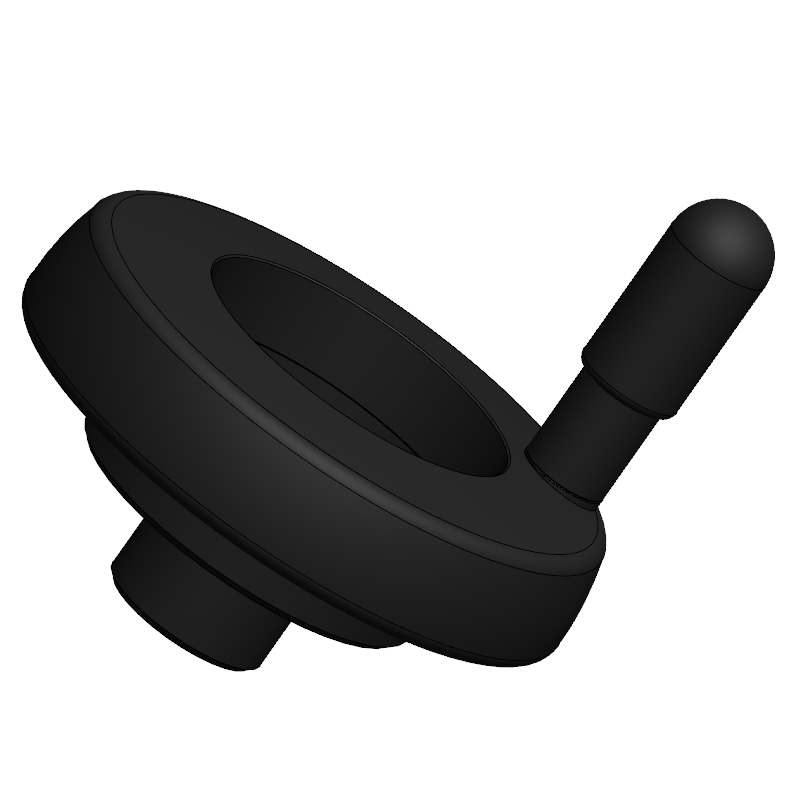

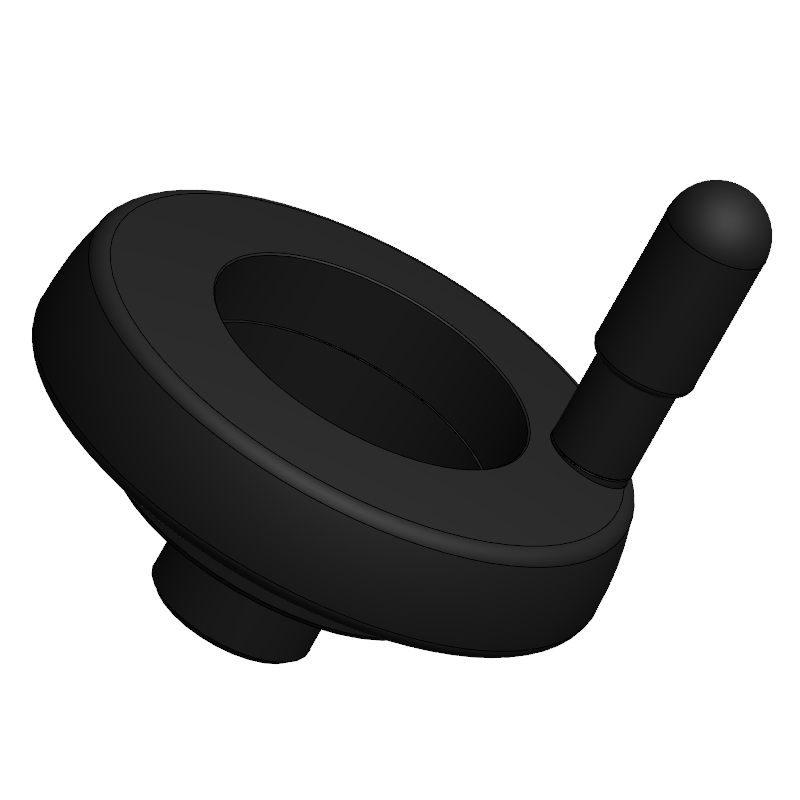

实心位置指示器手轮
  • 实心位置指示器手轮
  • 实心位置指示器手轮
  • 实心位置指示器手轮
  • 实心位置指示器手轮
  • 实心位置指示器手轮G1
  • 实心位置指示器手轮G2
  • 实心位置指示器手轮G3
  • 实心位置指示器手轮G4
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

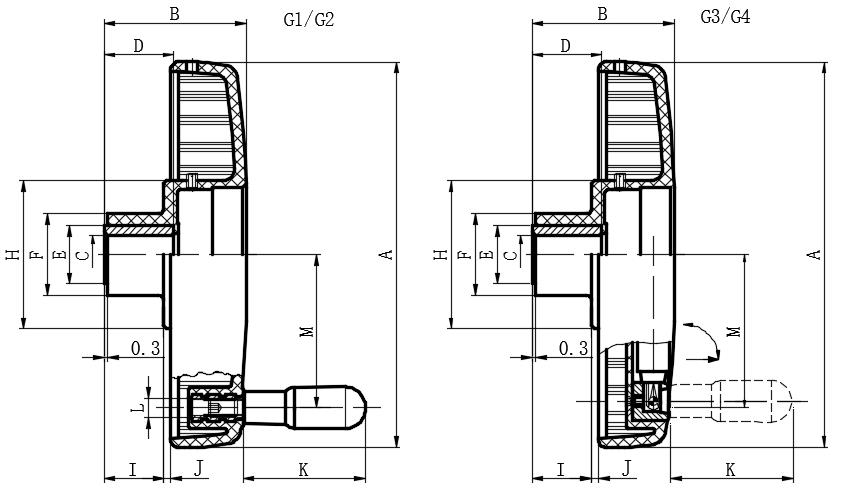

SKU
A
(手轮直径)
B
(高度)
C
D
E
F
H
I
J
K
L
M

(手轮指示器组合)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV151-02000057 125.0 63.0 8.0 22.0 22.0 35.0 76.0 22.0 14.0 65.0 M8 48.5 组合1 G1 在线咨询 1
尚未登入
EV151-02000058 125.0 63.0 10.0 22.0 22.0 35.0 76.0 22.0 14.0 65.0 M8 48.5 组合1 G1 在线咨询 1
尚未登入
EV151-02000061 125.0 63.0 8.0 22.0 22.0 35.0 76.0 22.0 14.0 65.0 M8 48.5 组合1 G2 在线咨询 1
尚未登入
EV151-02000062 125.0 63.0 10.0 22.0 22.0 35.0 76.0 22.0 14.0 65.0 M8 48.5 组合1 G2 在线咨询 1
尚未登入
EV151-02000065 160.0 66.0 10.0 30.0 26.0 38.5 77.0 25.5 7. 5 60.0 - 63.0 组合1 G3 在线咨询 1
尚未登入
EV151-02000066 160.0 66.0 12.0 30.0 26.0 38.5 77.0 25.5 7. 5 60.0 - 63.0 组合1 G3 在线咨询 1
尚未登入
EV151-02000069 160.0 66.0 10.0 30.0 26.0 38.5 77.0 25.5 7. 5 60.0 - 63.0 组合1 G4 在线咨询 1
尚未登入
EV151-02000070 160.0 66.0 12.0 30.0 26.0 38.5 77.0 25.5 7. 5 60.0 - 63.0 组合1 G4 在线咨询 1
尚未登入
EV151-02000059 200.0 70.5 16.0 34.0 30.0 42.0 76.0 30.0 2.0 90.0 M10 80.0 组合1 G1 在线咨询 1
尚未登入
EV151-02000060 200.0 70.5 20.0 34.0 30.0 42.0 76.0 30.0 2.0 90.0 M10 80.0 组合1 G1 在线咨询 1
尚未登入
EV151-02000063 200.0 70.5 16.0 34.0 30.0 42.0 76.0 30.0 2.0 90.0 M10 80.0 组合1 G2 在线咨询 1
尚未登入
EV151-02000064 200.0 70.5 20.0 34.0 30.0 42.0 76.0 30.0 2.0 90.0 M10 80.0 组合1 G2 在线咨询 1
尚未登入
EV151-02000067 200.0 77.0 16.0 36.0 40.0 49.0 77.0 35.0 4.0 80.0 - 77.0 组合1 G3 在线咨询 1
尚未登入
EV151-02000068 200.0 77.0 20.0 36.0 40.0 49.0 77.0 35.0 4.0 80.0 - 77.0 组合1 G3 在线咨询 1
尚未登入
EV151-02000071 200.0 77.0 16.0 36.0 40.0 49.0 77.0 35.0 4.0 80.0 - 77.0 组合1 G4 在线咨询 1
尚未登入
EV151-02000072 200.0 77.0 20.0 36.0 40.0 49.0 77.0 35.0 4.0 80.0 - 77.0 组合1 G4 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
材料:玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
标准型号:轮毂带H7铰制通孔。

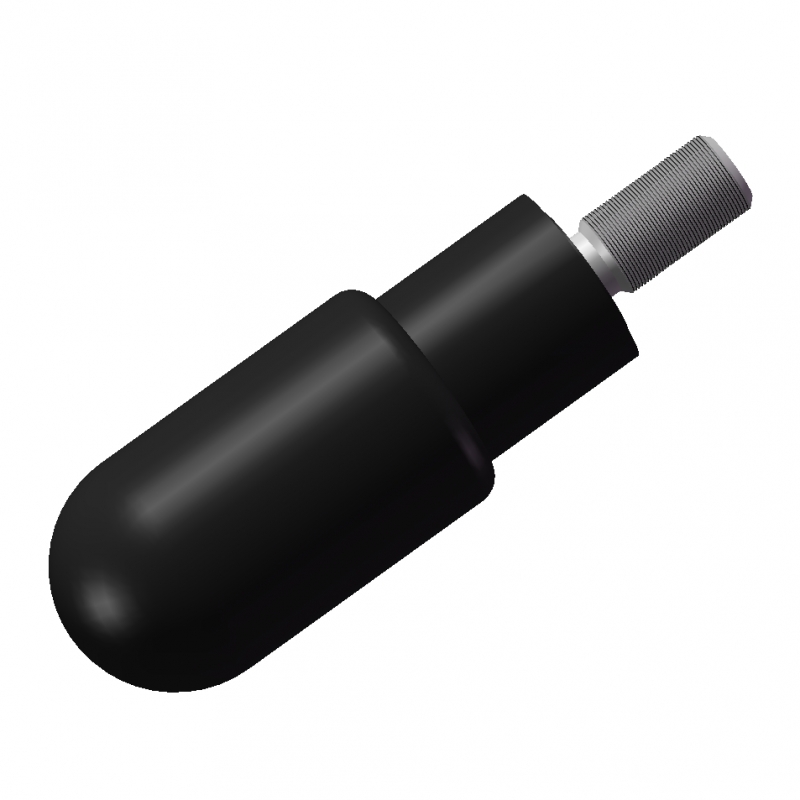

G1型:带旋转手柄G1材料为聚酰胺基(PA) 高科技聚合体旋转手柄, 通过FDA认证, 黑色, 亚光饰面。黑色氧化处理钢毂。
G2型:带旋转手柄G2材料为聚酰胺基(PA) 高科技聚合体旋转手柄, 通过FDA认证, 黑色, 亚光饰面。AISI 303   不锈钢毂。

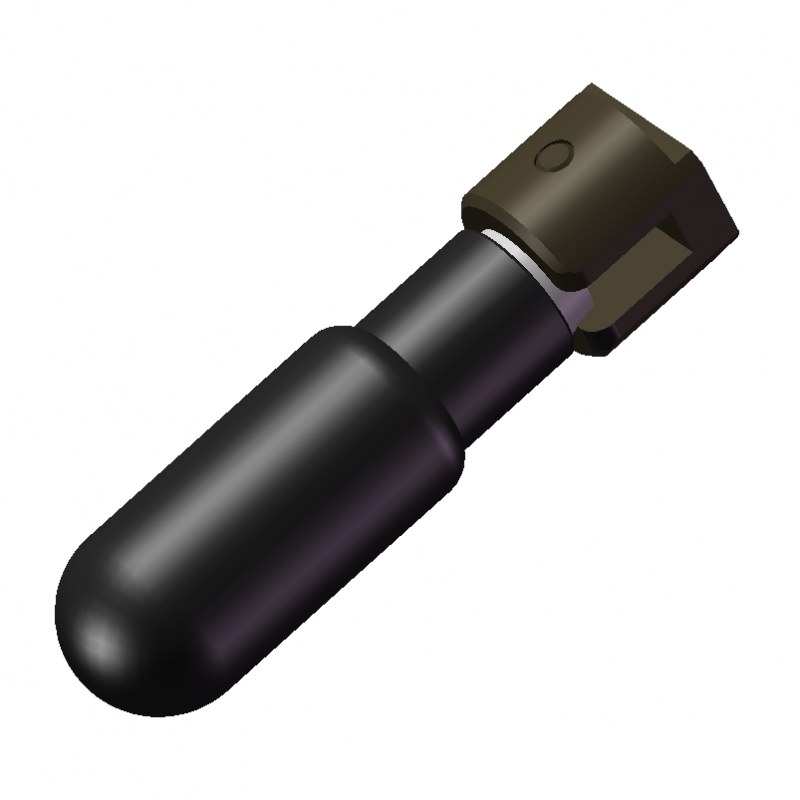

G3型:带折叠手柄01型G1材料为聚酰胺基(PA) 高科技聚合体旋转手柄, 通过FDA认证, 黑色,   亚光饰面。黑色氧化处理钢毂。
G4型:带折叠手柄01型G2材料为聚酰胺基(PA) 高科技聚合体旋转手柄, 通过FDA认证, 黑色, 亚光饰面。AISI 303   不锈钢毂。


指示器选择 另行订购:如需选择指示器,参见表格相匹配的可选指示器。
同时参见重力式位置指示器(P15)
可按需提供的配件:
罩盖(用于替代指示器安装)


组合1=金属中型重力模拟位置指示器/

           塑料中型重力模拟位置指示器/

           塑料中型重力数字模拟位置指示器


重力式位置指示器(P15).pdf
