埋头垫圈

制式 公制
描述 埋头垫圈,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
埋头垫圈
  • 埋头垫圈
  • 埋头垫圈
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(直径)
B
C
D
(高度)

(用沉头螺钉DIN 7991或DIN ISO 2009)
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV105-03000064 16.0 4.3 8.0 3.0 M4 在线咨询 50
尚未登入
EV105-03000074 20.0 4.3 8.0 3.0 M4 在线咨询 50
尚未登入
EV105-03000099 22.0 5.3 10.0 3.5 M5 在线咨询 50
尚未登入
EV105-03000107 25.0 5.3 10.0 3.5 M5 在线咨询 25
尚未登入
EV105-03000061 28.0 5.3 10.0 3.5 M5 在线咨询 25
尚未登入
EV105-03000086 32.0 6.4 12.0 4.0 M6 在线咨询 25
尚未登入
EV105-03000007 36.0 6.4 12.0 4.0 M6 在线咨询 10
尚未登入
EV105-03000060 40.0 6.4 12.0 5.0 M6 在线咨询 10
尚未登入
EV105-03000111 45.0 6.4 12.0 6.0 M6 在线咨询 10
金额为空
EV105-03000010 52.0 6.4 12.0 6.0 M6 在线咨询 10
金额为空
  • 基本信息
  • 附件信息
规格:钢制
车削
发黑处理

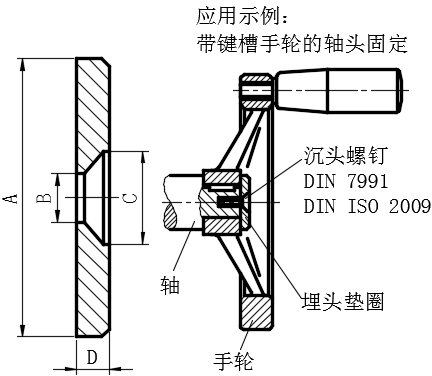

埋头垫圈由DIN ISO 2009 或 DIN 7991 埋头螺钉固定在轴头表面,形成一个外观简洁的端帽。
典型应用场合为挡住轮毂通过键与轴连接的手轮。
